三角翼X900滚轴电机固定支撑结构

　　在轻型三角翼无人机的动力系统布局中，滚转通道的驱动电机安装精度直接决定了飞行姿态控制的响应速度与控制精度，这款支撑结构正是针对X900规格三角翼滚轴驱动电机的安装需求开发的专用固定件。从实际装机场景来看，该部件安装于三角翼机翼与滚转舵面的衔接位置，需要同时承担电机运转时的反扭矩传递、飞行过程中的气动载荷传导，以及电机自身的重量承载，因此结构设计上优先兼顾了轻量化与结构强度的平衡。

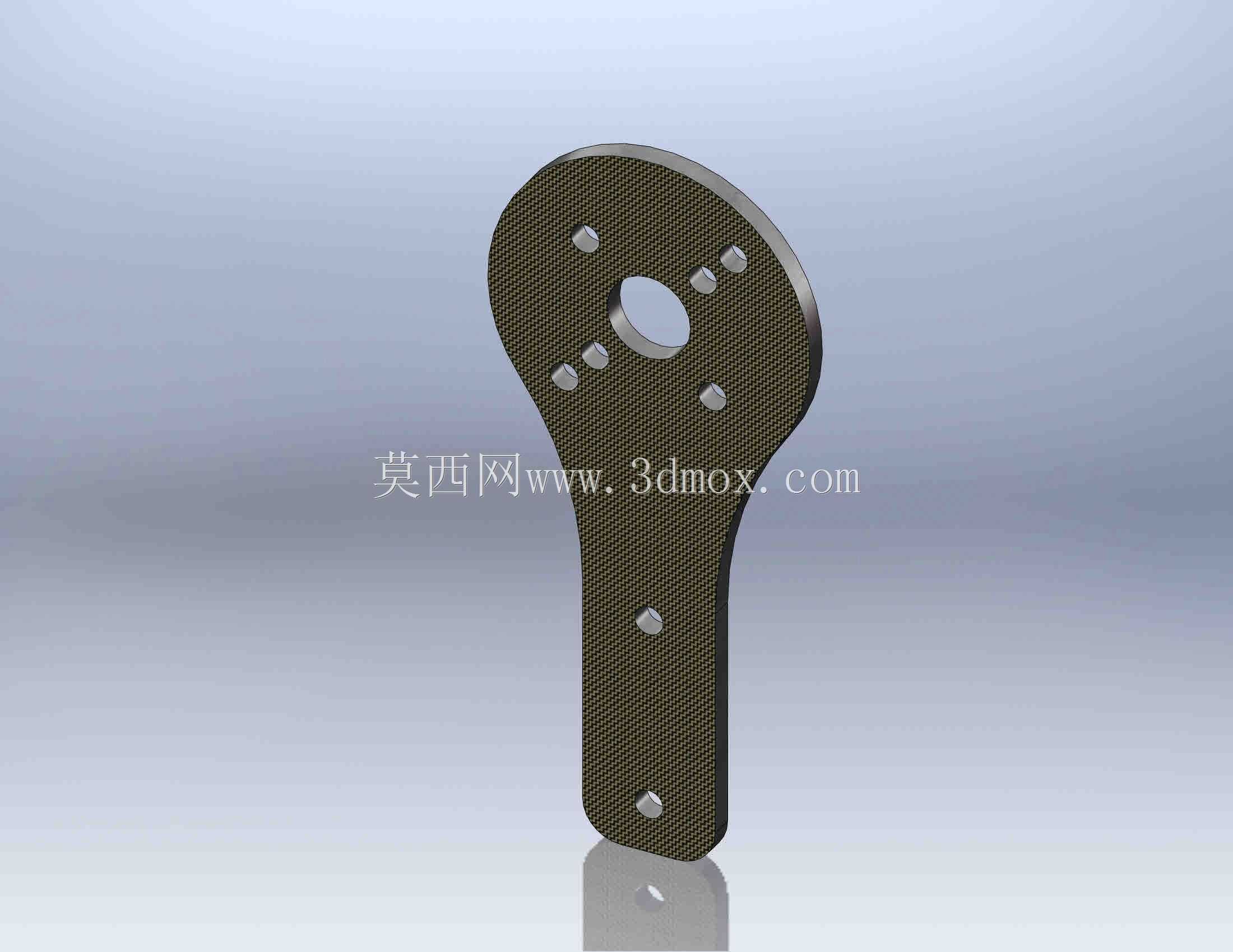

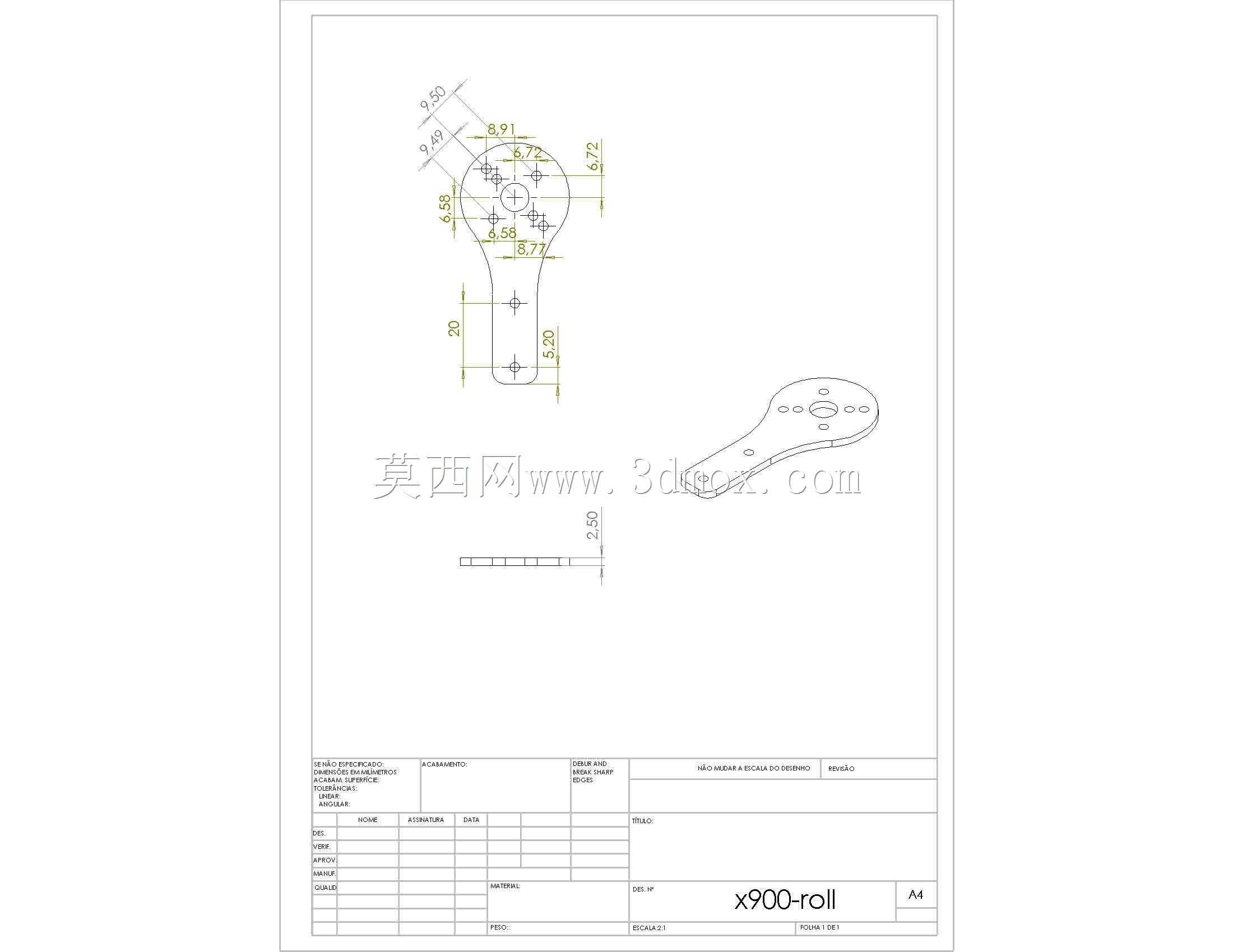

　　整体外形采用变截面长柄式结构，上部为适配电机安装基准面的类圆形安装盘，下部收窄为长条状固定柄，这种形态设计一方面匹配了三角翼机翼内部的狭窄安装空间，避免与机翼内部的走线槽、舵机连杆等其他部件产生干涉，另一方面通过截面的渐变过渡减少了应力集中点，在承受交变气动载荷时不会出现局部应力超限的问题。上部安装盘区域预留了中心过孔，用于电机输出轴的穿设以及电机线束的引出，围绕中心孔均匀分布的多个安装孔位，对应电机端盖的固定螺柱位置，孔位的位置度公差控制在0.1mm以内，保证电机安装后输出轴的同轴度符合传动要求，避免滚轴运转时出现偏磨、振动过大的问题。

　　下部固定柄上预留的安装孔位，用于将整个支架固定在机翼的承力肋板上，孔位位置经过装机匹配验证，安装后支架的安装盘面与机翼基准面的夹角完全匹配滚轴舵面的偏转角度需求，不需要额外加装调整垫片即可保证电机输出轴与滚轴传动机构的对中精度。结构表面做了防滑纹理处理，既可以提升安装时的摩擦力，避免紧固螺栓出现松动滑移，也能在一定程度上提升结构的抗疲劳性能，减少长期振动环境下的微裂纹产生概率。

　　从设计思路上，这款支架没有采用传统的金属机加工方案，而是选择了适配3D打印工艺的结构形态，整体壁厚均匀，没有出现壁厚突变的区域，打印过程中不需要额外添加大量支撑结构，既降低了打印制造成本，也减少了后期支撑去除的工作量，同时均匀的壁厚也能保证打印成型后的结构强度一致性，避免出现局部填充不足导致的强度薄弱点。在安装边界的控制上，整个支架的外轮廓尺寸完全适配X900三角翼机翼内部的预留安装腔，安装后不会突出机翼蒙皮表面，不会对整机的气动外形造成破坏，同时支架与周边部件的最小间隙控制在3mm以上，避免飞行过程中结构形变导致的部件摩擦干涉。

　　实际使用过程中，这款支架可以直接替换原有同规格的注塑支架，安装孔位完全互换，不需要对原有机翼结构做任何修改，维护更换时的操作效率更高。针对电机运转时产生的振动，支架的结构形态做了针对性的刚度优化，固有频率避开了电机常用转速下的振动频率区间，不会出现共振问题，有效提升了滚转通道控制的稳定性，减少飞行过程中舵面的振动抖振问题。
