X900三角翼碳纤维着陆滑钩结构设计

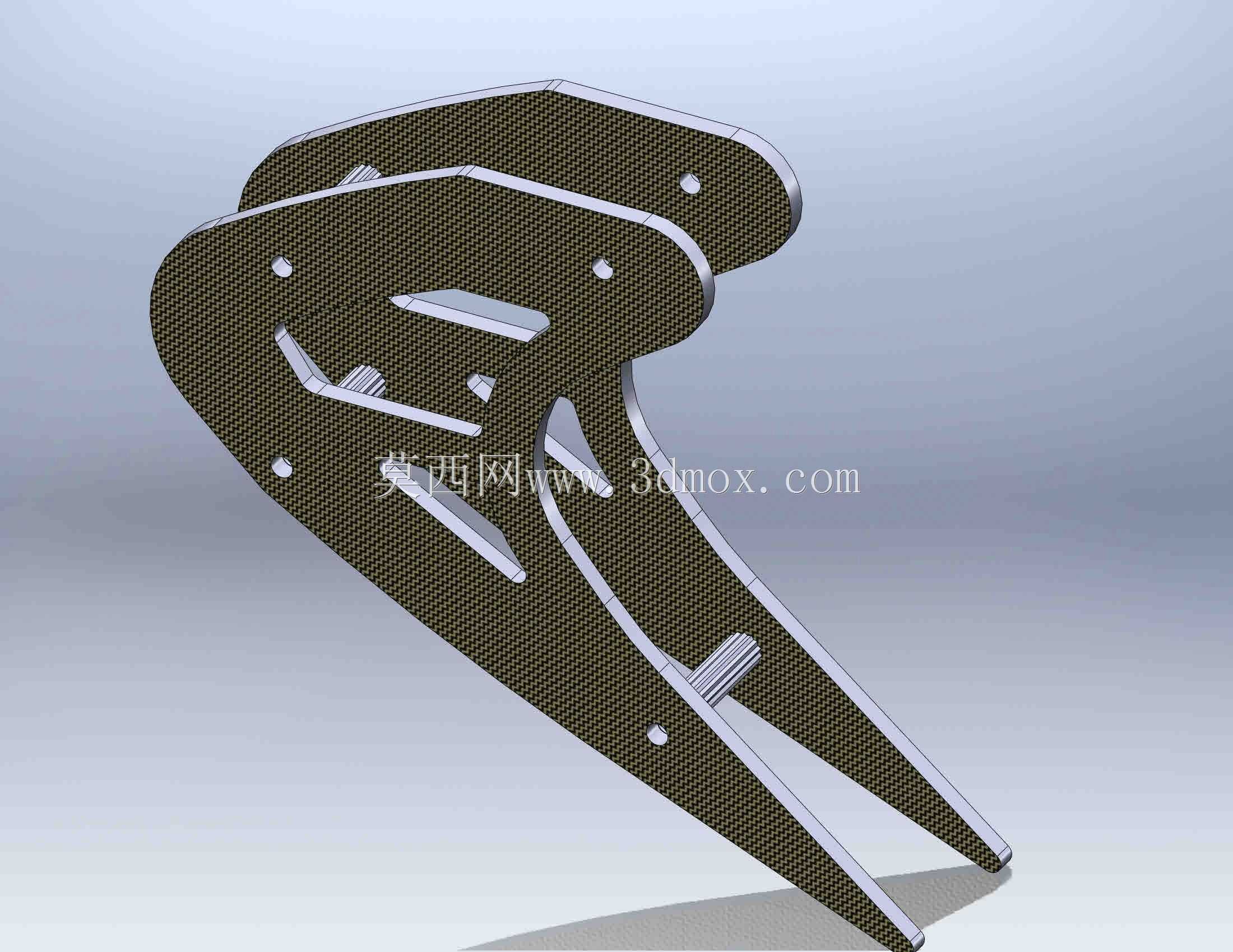

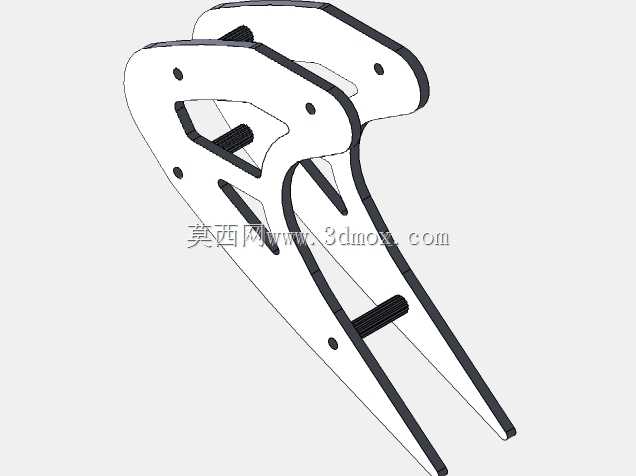

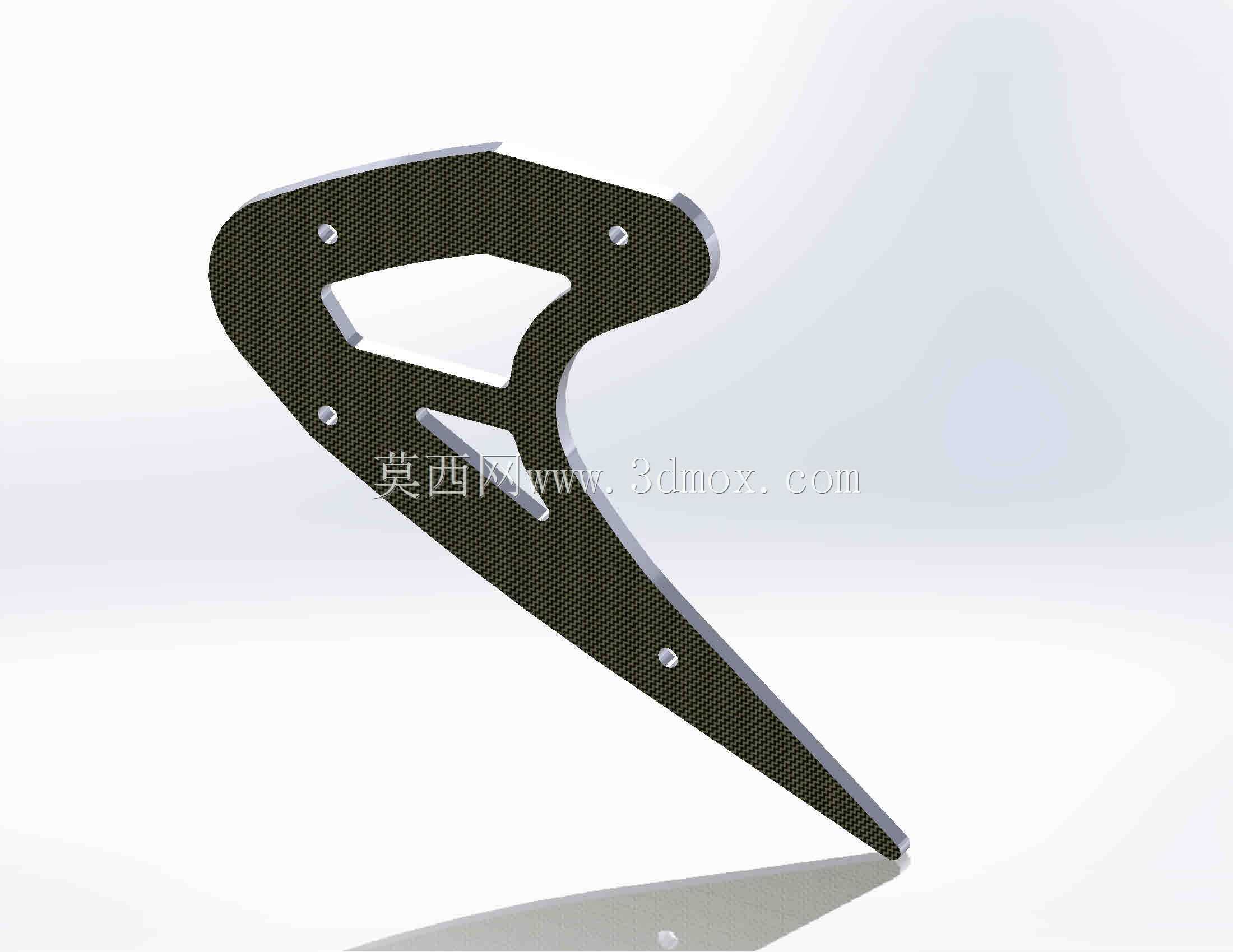

　　在轻型三角翼飞行器的起降系统设计中，着陆滑钩是承担接地缓冲、滑行导向、姿态稳定功能的核心受力部件，这款适配X900机型的滑钩结构，针对小型载人/测绘类三角翼的草地、硬土跑道、简易铺装路面起降场景做了定向优化，区别于传统金属滑橇的厚重设计，整体采用碳纤维层压板材作为主体基材，在保证结构强度的前提下大幅降低了起落系统的自重占比，对提升三角翼的有效载荷与续航表现有直接帮助。从实际使用场景来看，三角翼着陆时的接地冲击并非垂直向下的单一载荷，滑钩需要同时承受纵向的滑行摩擦力、横向的侧风偏摆力矩、以及接地瞬间的冲击动载，这款滑钩在结构设计上采用了双片对称叠合的构型，两片滑钩主体通过中部的镂空加强筋形成整体受力框架，

　　避免了单片板材在侧向载荷下的失稳问题。滑钩的外形轮廓顺着滑行方向做了渐进式的弧度过渡，前端的收窄尖头可以在滑跑遇到低矮杂草、细小碎石时顺利拨开障碍物，避免卡滞引发的起降事故，中部的宽幅平面是主要的接地承载区域，表面的碳纤维纹理方向顺着滑跑方向排布，既可以降低滑行时的摩擦阻力，也能减少硬质沙粒对板材表面的划损。安装边界的设计上，滑钩上部预留了三组同轴安装孔位，孔位周边做了局部加厚的衬层设计，用来匹配三角翼机身下部的连接支架，安装时可以通过不同孔位的组合调整滑钩的伸出长度与接地角度，适配不同起飞重量下的着陆姿态要求——当载荷较大时，将滑钩调整为更大的下倾角，能让接地瞬间的滑橇更早接触地面，拉长缓冲行程，降低冲击载荷对机身框架的影响；

　　轻载飞行时则可以适当收小角度，减少滑跑阶段的阻力。滑钩下部的分叉式尾段是设计上的细节亮点，两个分叉的末端做了圆弧收边处理，在滑跑末期速度降低、飞行器姿态出现小幅俯仰摆动时，分叉结构可以避免滑钩尾部戳入松软地面，同时在侧风着陆出现单侧边先接地的情况时，外侧的分叉段能先接触地面形成支撑，配合整体的弧度轮廓快速修正机身姿态，防止侧翻。从结构受力的角度拆解，这款滑钩的镂空区域并非单纯为了减重，每一处开槽的走向都顺着主应力迹线排布：中部的长条形开槽对应着陆冲击时的主要拉应力方向，能让碳纤维的铺层方向更好地承接载荷，避免应力集中在板材局部；靠近安装位的小型开槽则是为了预留安装紧固件的操作空间，同时在出现小幅过载时，

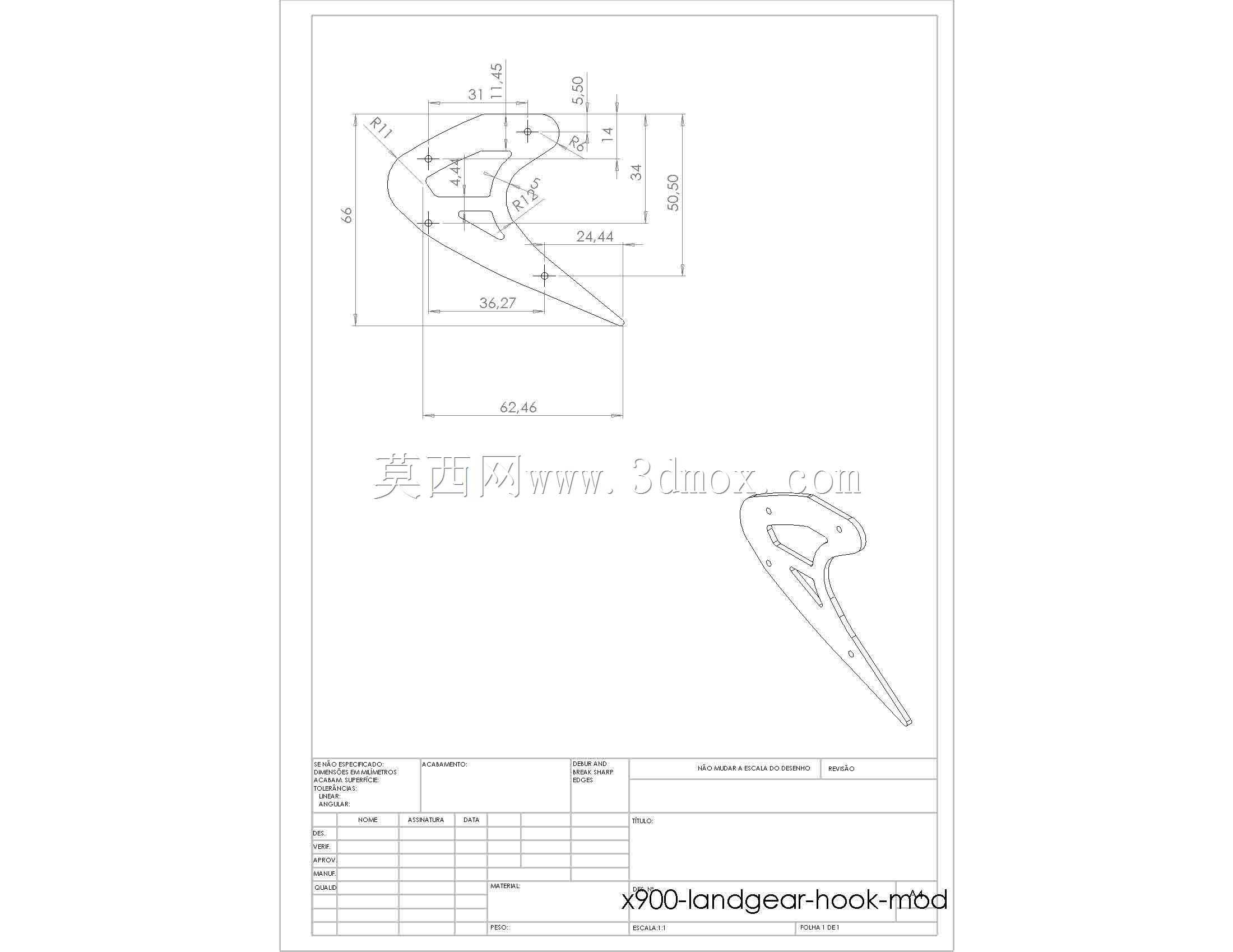

　　开槽周边的微小形变可以吸收部分冲击能量，起到类似阻尼结构的作用。在实际的起降测试场景中，这款滑钩在硬土跑道上的滑跑稳定性优于传统的管状金属滑橇，宽幅的接触面积让接地压强更低，在松软草地起降时不容易陷车，碳纤维材质的抗疲劳特性也让它在反复起降冲击下不会出现金属结构常见的焊缝开裂、形变累积问题。针对三角翼低空作业时可能遇到的擦碰障碍物情况，滑钩的外侧边缘做了加厚包边处理，即使在滑行时碰到路肩、土块等硬物，也不会出现边缘分层开裂的问题，维护时只需要检查表面是否有深度划痕，不需要像金属滑橇那样定期做防锈、形变校正处理。安装适配方面，这款滑钩的安装孔位间距与X900系列三角翼的原厂起落架支架完全匹配，不需要对机身结构做额外打孔改装，更换时只需要拆卸原有紧固件即可完成换装，整体的重量控制在单组1.2kg以内，相比同强度的铝合金滑钩减重超过40%，对于对自重极其敏感的轻型三角翼来说，这部分减重可以转化为更多的燃油载荷或者作业设备搭载空间。滑钩的整体长度控制在680mm，最大宽度120mm，安装后距离机身下部的最小间隙为110mm，在着陆压缩最大行程时也不会碰到机身下部的设备舱，避免起降冲击损坏机载的测绘、通讯设备。滑行面的弧度设计经过多轮迭代，接地时的滑橇触地角度控制在12度到18度之间，这个角度区间既可以保证滑跑时的方向稳定性，也能在制动时让滑钩有足够的抓地力，缩短着陆滑跑距离。
