幻影电机安装扩展器配套顶盖结构设计

　　在小型动力单元的集成安装场景中，电机安装扩展器的作用是弥补标准电机安装位与定制化设备机架之间的尺寸差、孔位差，而配套顶盖作为扩展器总成的端面防护与定位构件，直接决定了扩展器腔体内部结构的防护等级，以及电机输出端与外接负载的同轴度保持能力。日常做非标设备改造时，经常遇到标准伺服或步进电机的安装法兰与现有设备的安装面不匹配的问题，要么是孔位间距对不上，要么是电机轴伸长度不够无法对接负载，这时候就需要在电机和设备安装面之间加装扩展器来做过渡转接，而顶盖就是扣合在扩展器远离电机一侧的端盖构件。

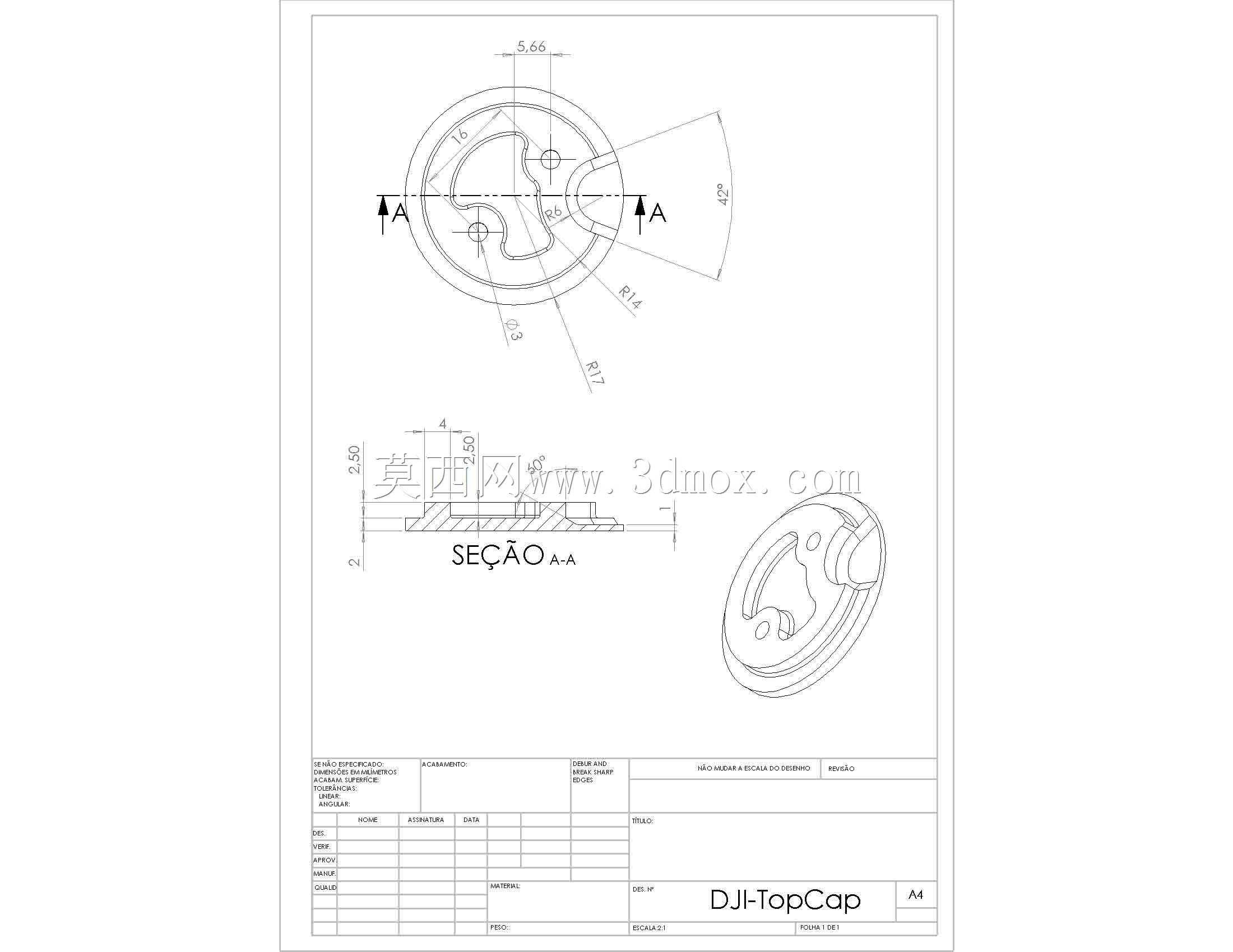

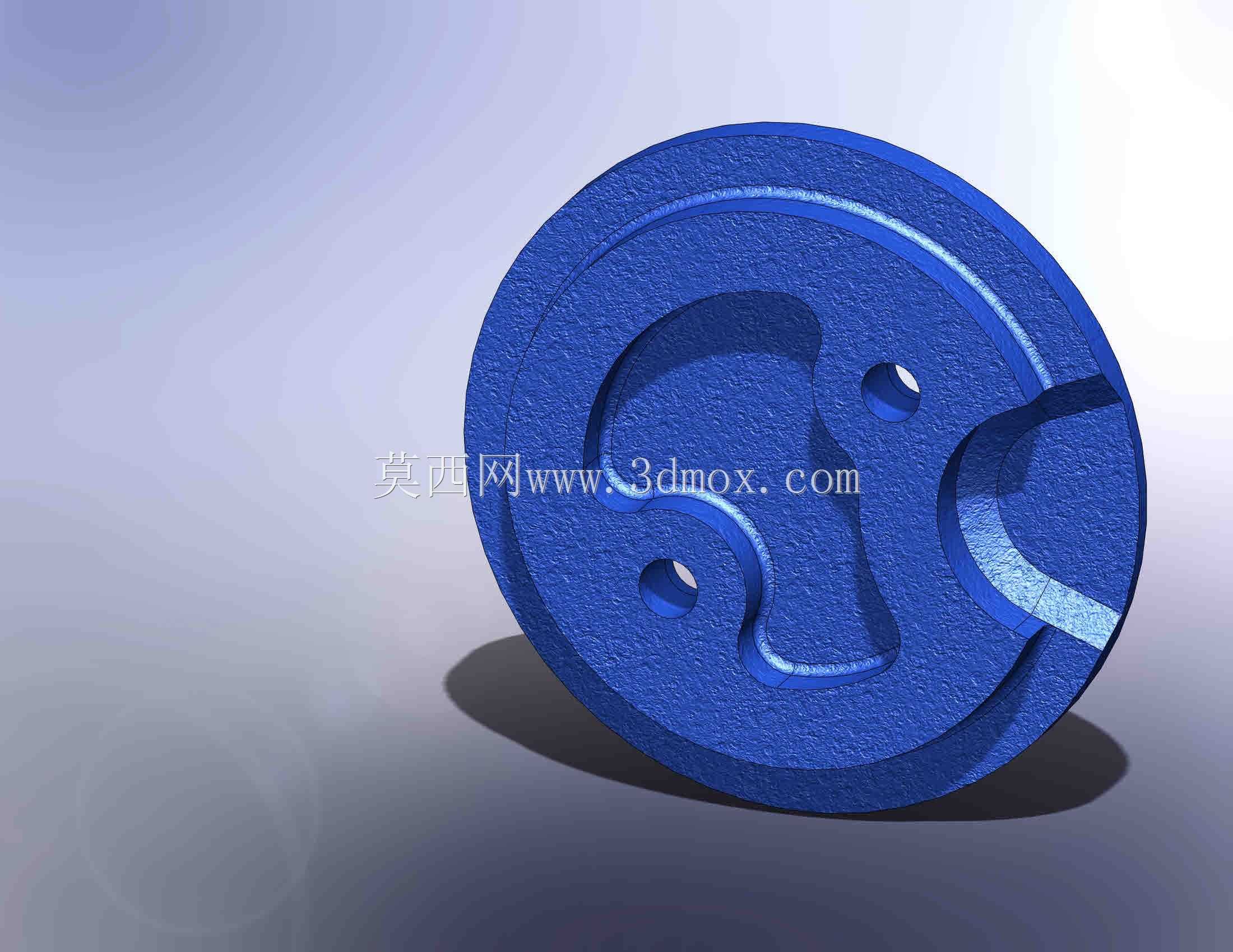

　　从结构功能来看，这款顶盖采用圆盘式主体结构，端面做了仿形凹槽设计，凹槽轮廓完全匹配扩展器内部的传动避让空间，既可以减少不必要的实体材料占用，降低整体构件重量，又能为扩展器内部可能设置的联轴器、缓冲垫等小零件提供限位空间，避免零件在设备运行振动过程中出现窜动。端面上预留的两个通孔为定位安装孔，孔位公差按照H7级精度设计，装配时可以通过定位销穿过这两个孔，将顶盖与扩展器主体、电机法兰三者做同轴定位，避免多零件叠装时出现偏心问题，要知道如果转接结构出现偏心，电机高速运转时会产生额外的径向载荷，轻则导致轴承磨损加快、运行噪音增大，重则会出现轴封渗漏、输出轴断裂的故障。

　　设计这类顶盖的时候，首先要确认的是安装边界尺寸：顶盖的外圆直径需要和扩展器的主体外圆保持一致，不能超出扩展器的外轮廓，否则会和设备机架上的周边构件产生干涉；其次是端面凹槽的深度，要严格匹配扩展器腔体的内部深度，既要保证凹槽能完全容纳突出的联轴器端部，又不能让凹槽过深导致顶盖整体厚度不足，降低结构强度。这款顶盖的外缘做了小尺寸的缺口设计，这个缺口是走线避让位，当扩展器内部需要布置电机的编码器线、动力线的时候，线缆可以从这个缺口位置引出，不需要在顶盖或者扩展器壁上额外开穿线孔，既简化了加工工序，又能避免穿线孔位置出现应力集中的问题。

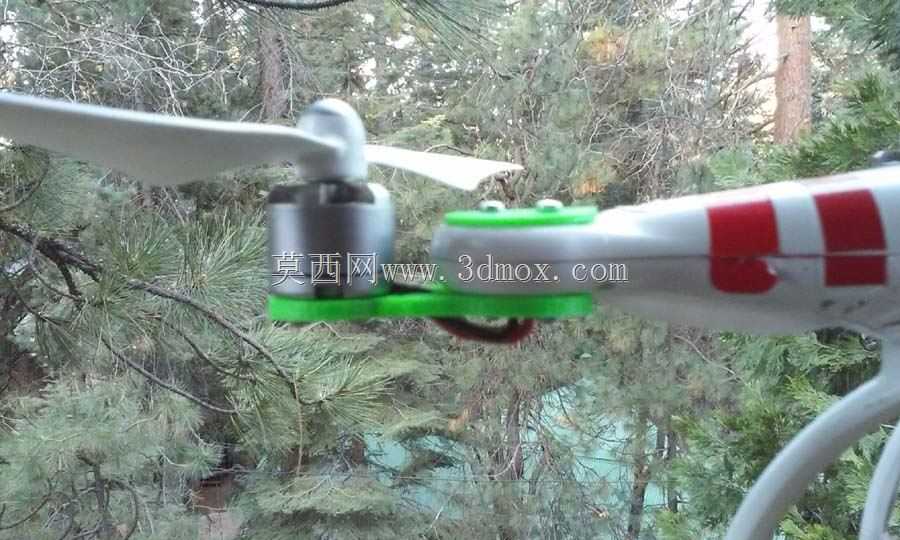

　　从实际应用场景来说，这类带顶盖的电机安装扩展器多用于小型自动化设备的动力单元改造，比如桌面型点胶机、小型输送线的驱动端、3D打印设备的运动轴驱动等场景，这些场景的安装空间普遍比较紧凑，没有多余的空间做复杂的转接支架，采用集成式的扩展器加顶盖的结构，可以在最小的空间内完成电机安装位的适配，同时顶盖的封闭结构可以阻挡车间内的粉尘、切削液飞溅进入扩展器内部，保护内部的传动零件和电机轴伸部位，延长整套动力单元的维护周期。

　　在材质选择上，这类顶盖如果用于普通工况，可以采用压铸铝合金材质，重量轻、加工成本低，同时具备足够的结构强度；如果用于有腐蚀环境或者高负载的工况，可以换成304不锈钢或者工程塑料材质，对应不同的使用需求。建模过程中需要重点关注安装孔的位置度公差，以及凹槽面与安装贴合面的平行度要求，平行度误差需要控制在0.02mm以内，否则装配后会出现顶盖贴合不严、定位偏移的问题。另外顶盖的贴合面不需要做额外的密封槽设计，依靠零件本身的平面加工精度就可以满足IP54级的防护要求，适用于大多数普通工业车间的使用环境，如果需要更高的防护等级，可以在贴合面处增加0.5mm厚的丁腈橡胶密封垫，不需要改动主体结构就可以提升防护等级。

　　很多新手工程师在设计这类转接端盖的时候，容易忽略安装孔的沉头深度，导致固定螺丝锁入后螺丝头突出顶盖端面，和后续安装的负载产生干涉，这款顶盖的安装孔位置做了对应的沉头设计，沉头深度刚好容纳内六角圆柱头螺丝的头部，锁付后螺丝头完全没入顶盖端面以下，保证端面的平整性，不会影响后续负载的安装。另外端面的凹槽边缘做了R1的圆角过渡，避免加工过程中出现应力集中，同时也能减少装配时零件锐边对操作人员造成的划伤风险。
