X900三角翼中央板连接结构设计

　　在小型多旋翼飞行器的结构体系里，三角翼布局的中央连接板是承担翼面载荷传递、机身姿态稳定的核心承力部件，不同于常规十字布局机臂直接锁付在中心板的结构，三角翼构型的翼面展向更长，飞行过程中翼尖产生的气动升力、机动动作带来的交变扭矩，都会集中传导到中央板的安装位，这就要求该部件在结构强度、安装精度、重量控制三者之间找到精准的平衡。从实际飞行场景来看，这类三角翼中央板多用于长航时测绘、低空巡检类的X900机型，作业时往往需要在3-5级风的环境下保持航线稳定，翼面受到的侧向风载会通过翼根的连接座持续作用在中央板上，如果板件的刚性不足，飞行过程中会出现翼面振颤，轻则影响航拍测绘的成像精度，重则导致翼根连接螺栓疲劳断裂，引发飞行事故。

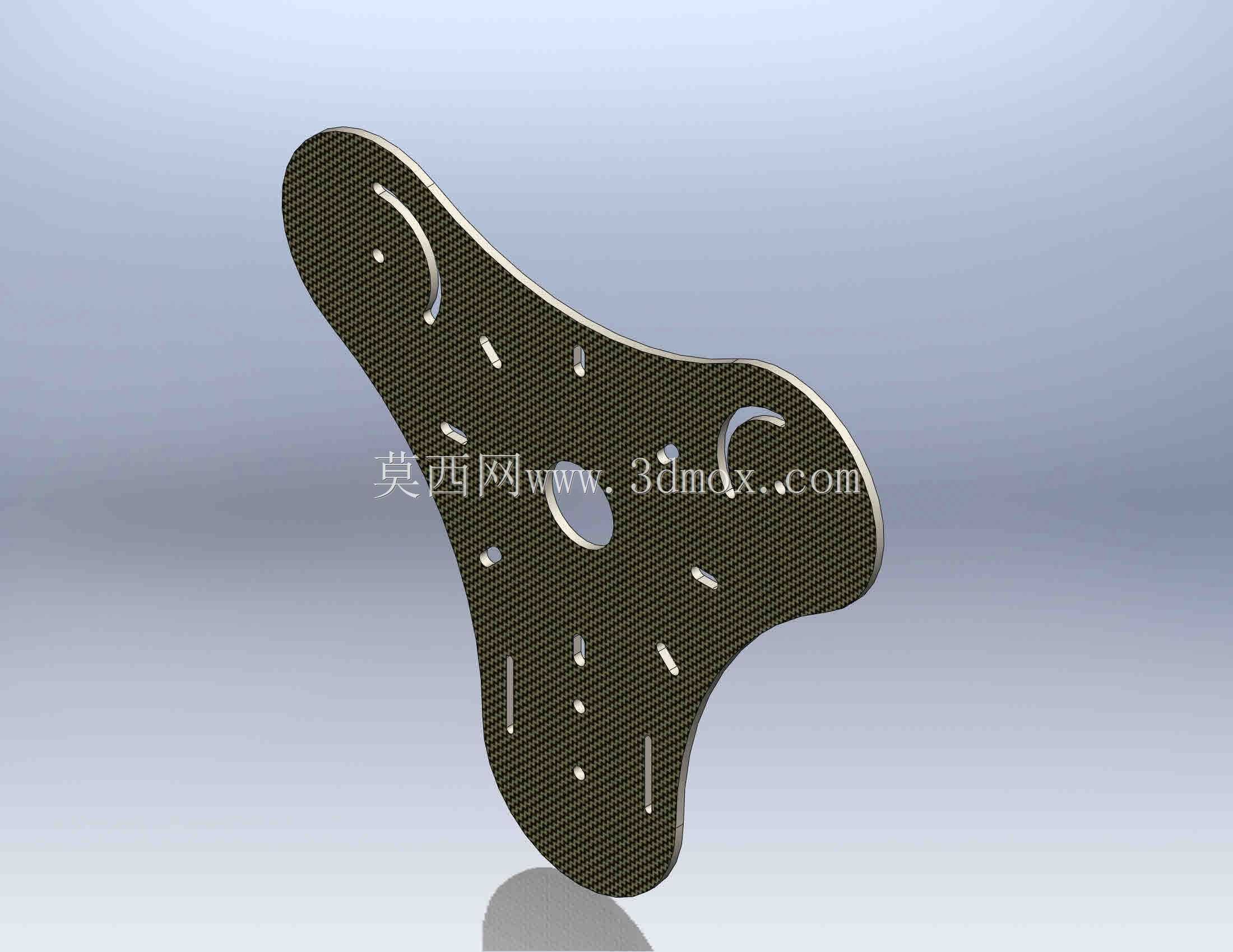

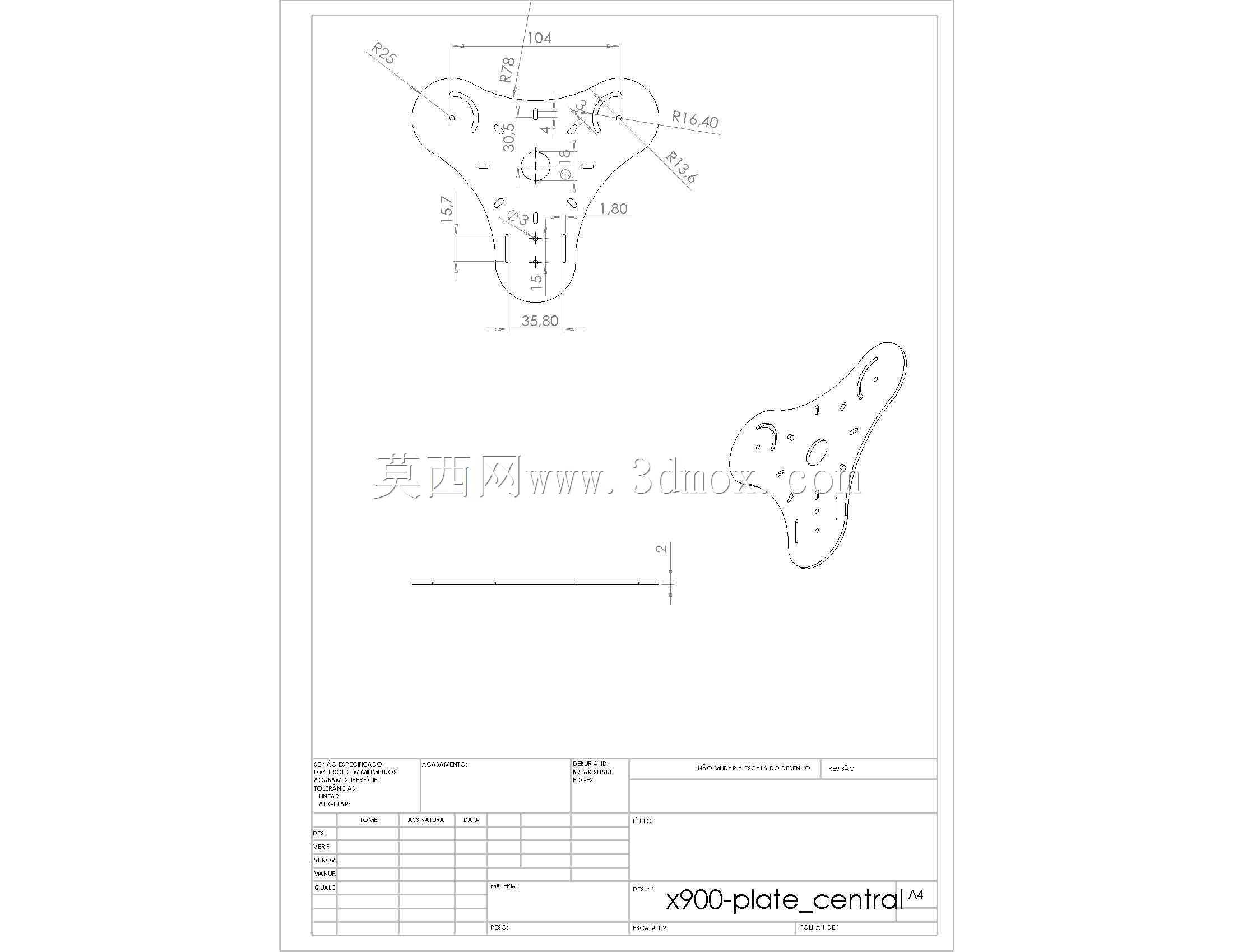

　　设计这类中央板的时候，首先要明确安装边界：整个板件需要同时承接左右两侧三角翼的根部固定座、机身前部的飞控安装舱、底部的电池挂载位以及尾部的舵机安装座，所有安装孔位的同轴度公差需要控制在0.1mm以内，避免翼面安装后出现角度偏差，导致整机气动中心偏移。板件的主体采用碳纤维层压板材加工，整体轮廓顺着三角翼的翼根流线做了弧形过渡，没有多余的直角凸起，既可以减少飞行过程中的空气阻力，也能避免直角位置的应力集中。板面上的开槽并非随意设计，靠近翼根连接位的长条形开槽是为了给翼面的舵机连杆留出运动空间，保证舵面偏转时不会和板件发生剐蹭，同时这些开槽也能在不损失核心承力路径强度的前提下，尽可能降低板件自身重量，毕竟对于长航时无人机来说，每减少1g的结构重量，就能换来数秒的续航提升。

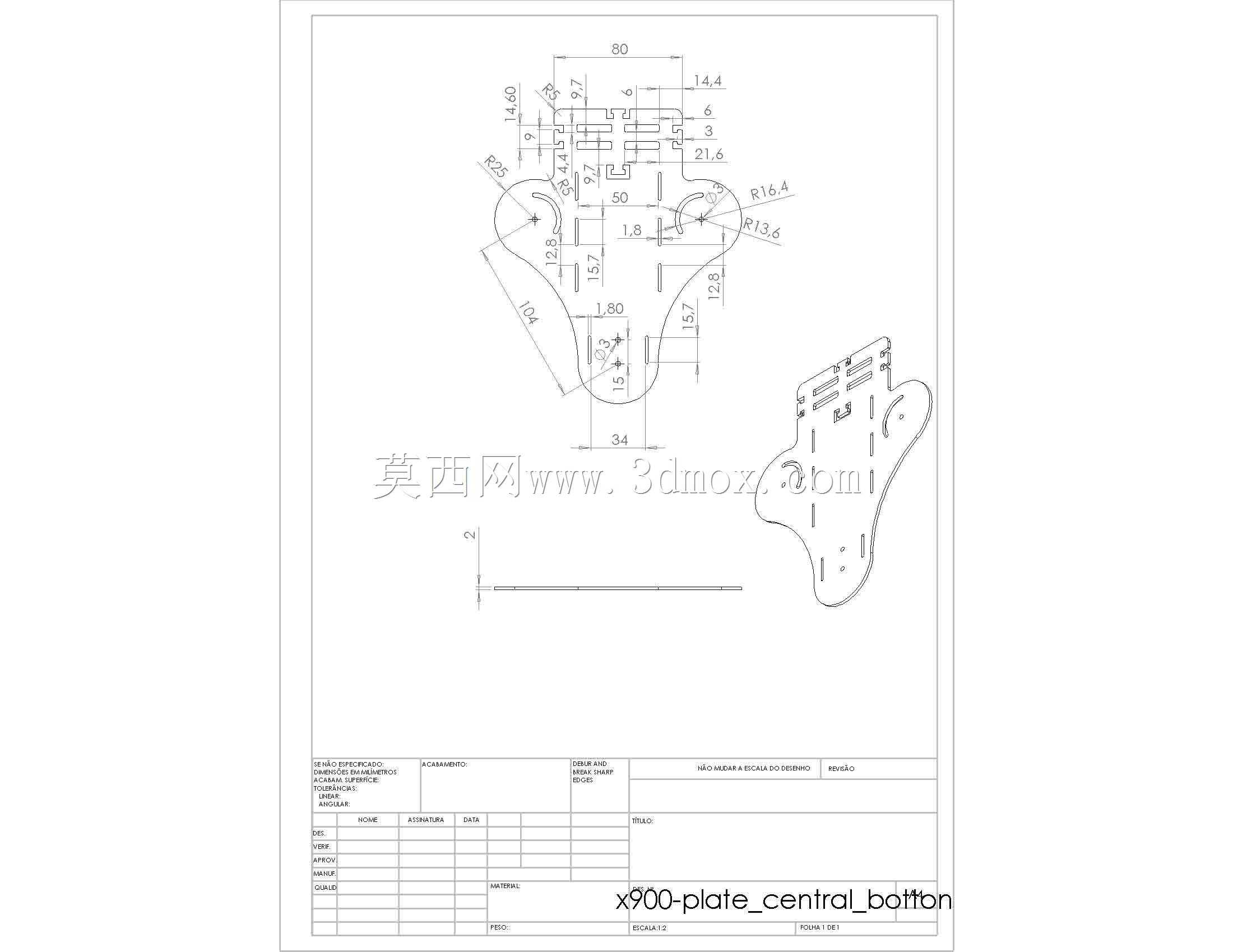

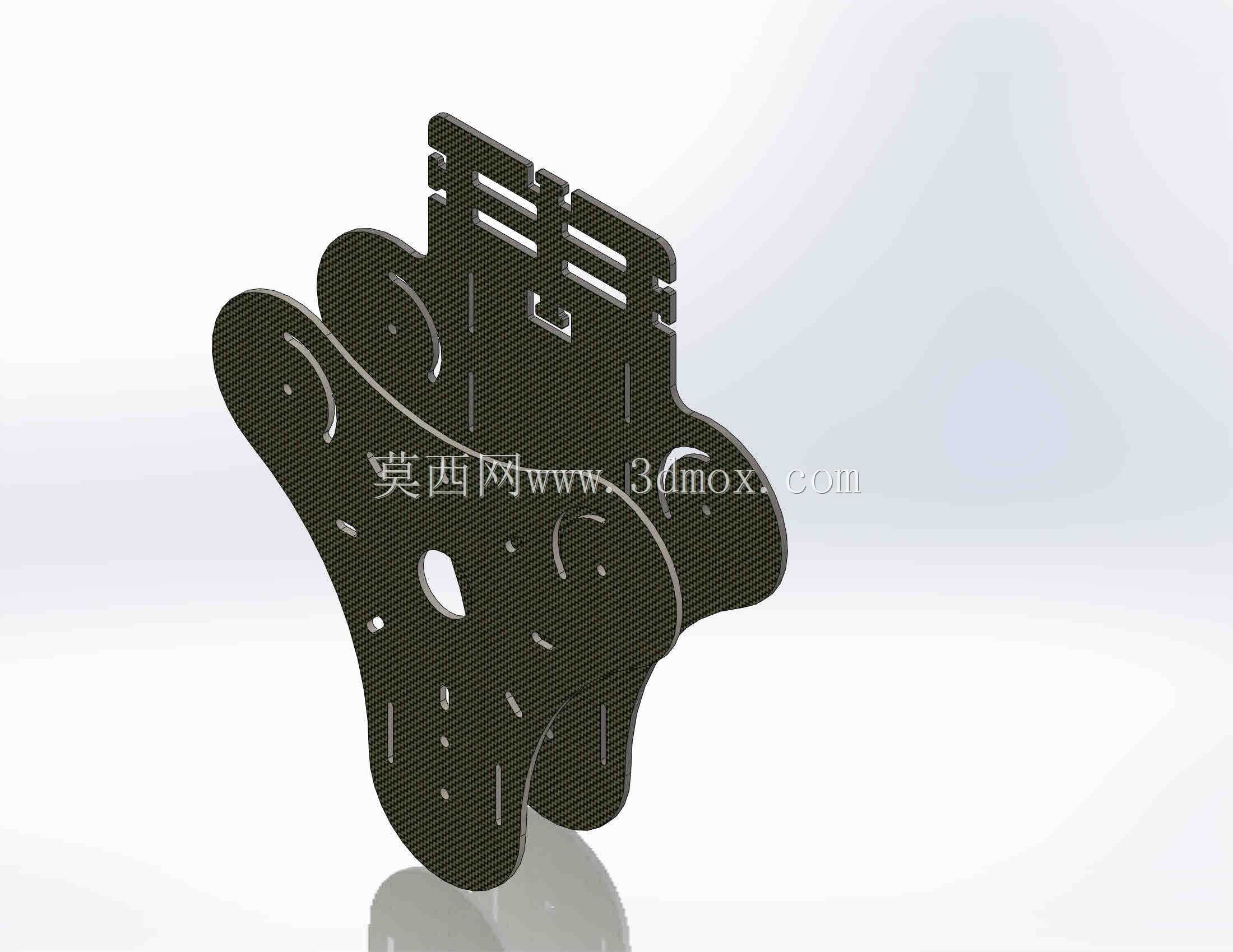

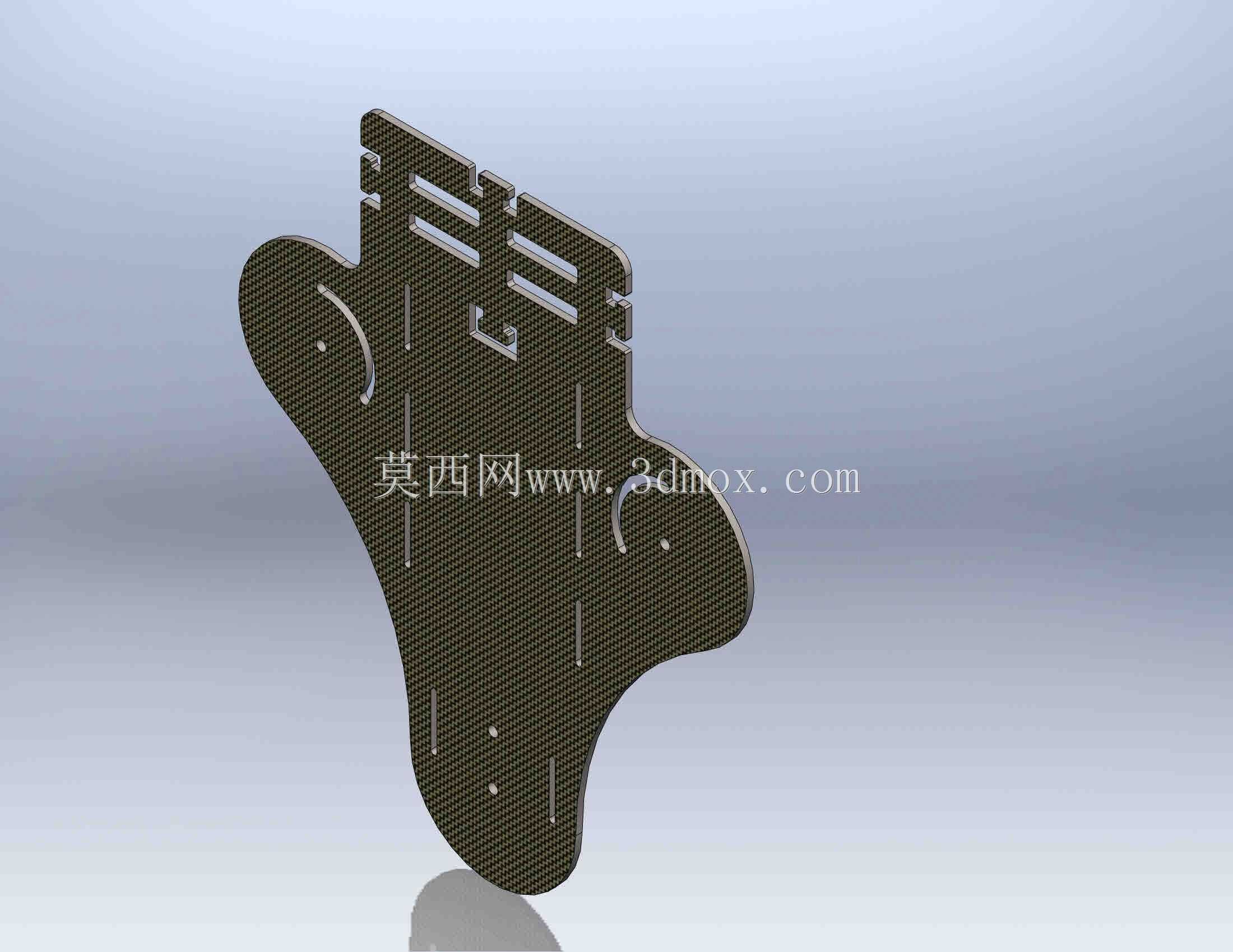

　　从承力结构的设计思路来看，板件上的安装孔位都做了局部加厚的凸台处理，螺栓穿过的位置没有直接在薄碳板上攻丝，而是预埋了铜质嵌件，避免频繁拆装维护的时候碳板出现分层、孔位滑牙的问题。板件顶部和底部的结构做了对称设计，顶部负责承接翼面上蒙皮的固定压条，底部则预留了电源走线、信号走线的线槽，所有线缆都可以顺着板件的加强筋走向布置，不会裸露在气流中，既减少了飞行阻力，也避免线缆被螺旋桨气流吹动产生干扰。在安装边界的把控上，板件和机身主框架的连接采用了三点定位的方式，三个主安装孔呈等腰三角形分布，装配时可以快速定位，不需要额外的工装就能保证板件和机身轴线的垂直度，翼根的连接位设计了可调的限位槽，装配时可以根据实际翼面的安装角度做小幅微调，抵消不同批次碳纤翼面的制造公差，保证整机左右翼面的安装角完全一致，避免飞行时出现偏航力矩。

　　实际作业过程中，这类中央板还要承受降落时的冲击载荷，尤其是在粗糙场地硬着陆的时候，翼面的惯性冲击力会全部作用在板件的翼根连接位，所以板件在对应位置做了弧形的加强筋结构，顺着载荷传导的方向布置，把集中的冲击力分散到整个板件以及机身主框架上，不会出现局部应力过大导致的板件断裂。和普通的平板式中心板不同，这款三角翼中央板的边缘做了30度的倒角处理，一方面是减少气动阻力，另一方面也避免装配和维护的时候锋利的碳板边缘割伤操作人员、划破线缆。板件中间的镂空孔是为了给飞控模块的减震球留出安装空间，飞控安装在板件中心位置时，减震球可以过滤掉翼面传导过来的高频振动，保证飞控的加速度计、陀螺仪数据稳定，不会因为振动过大导致飞控姿态解算出错。

　　从结构建模的角度来看，设计这类部件的时候不能只追求外观的流线型，所有的曲面、开槽、孔位都要服务于实际的功能需求，每一处材料的去除都要经过受力校核，保证在满载工况下板件的最大变形量不超过0.2mm，否则翼面的振动会直接影响飞行稳定性。安装孔的位置要和市面上通用的900mm翼展三角翼配件完全兼容，用户更换不同厂家的翼面、舵机的时候，不需要额外打孔修改，就能直接装配使用。板件上下对称的结构设计也降低了加工和装配的难度，生产的时候不需要区分正反面，装配时也不会出现装反的问题，有效提升了生产和维护的效率。
