蝴蝶折刀折叠式便携刀具结构设计

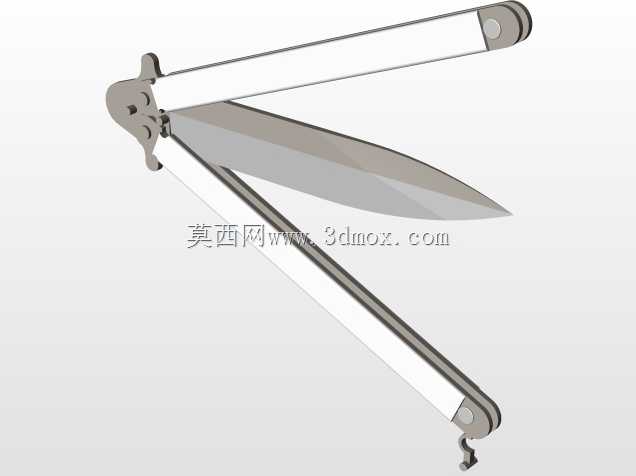

　　这款折叠刀具的结构设计核心围绕铰接式双柄联动展开，区别于常规单轴折刀的锁定逻辑，其采用双侧对称手柄与刀身的多轴铰接布局，在完全展开状态下，双侧手柄可贴合形成完整握持段，刀身与手柄的同轴定位结构能保证切削作业时的整体刚性，避免铰接部位出现旷量偏移。从实际使用场景来看，这类结构的刀具最初适配户外作业中的临时切削需求，比如户外绳索裁切、小型工件修边、包装材料拆解等场景，折叠状态下整体轮廓规整，没有外露刃口，可直接放入工具包甚至随身口袋携带，不需要额外配备硬质刀鞘，大幅降低了携带过程中的剐蹭风险与收纳空间占用。

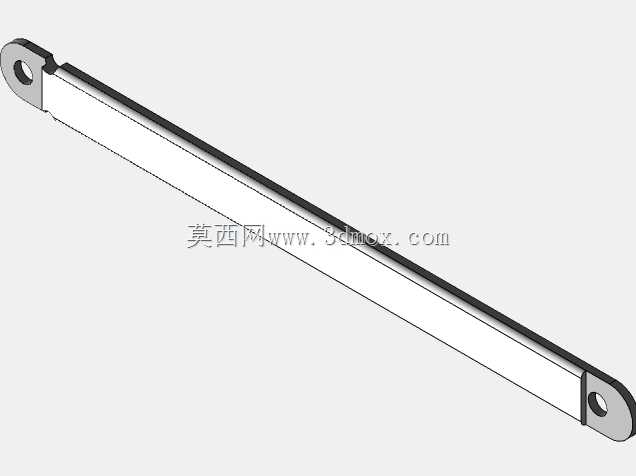

　　设计过程中首先要处理的是铰接轴的公差配合，三个铰接点位分别对应刀身根部的主轴、两侧手柄的尾端铰接轴，其中刀身根部的主轴需要同时穿过两侧手柄的前端定位孔，展开状态下手柄内侧的定位凸台会嵌入刀身根部的限位槽内，抵消切削过程中刀身受到的侧向力矩，避免刀身出现绕轴翻转的情况。两侧手柄的截面采用槽型结构，折叠状态下刀身可完全收纳于两侧手柄合围形成的空腔内，手柄外侧做了圆弧过渡处理，握持时不会出现硌手的棱角，尾端的铰接轴位置预留了挂绳孔位，可搭配挂绳实现防脱落挂载。

　　从安装边界与尺寸控制来看，折叠状态下整体长度控制在130mm以内，宽度不超过25mm，厚度控制在12mm左右，完全展开后整体有效握持长度约110mm，刃部有效长度约90mm，这个尺寸区间既保证了握持时有足够的施力空间，也不会因为尺寸过大导致便携性下降。铰接轴的端部采用铆压固定结构，不需要额外加装螺丝紧固件，避免长期使用过程中紧固件松动导致的结构失效，铆压时的过盈量需要严格控制，既要保证手柄可以绕轴顺畅转动完成开合动作，又要避免间隙过大导致开合松垮。

　　刀身的刃部采用单侧开刃的斜磨结构，刀身厚度从根部的3mm向刃口方向均匀递减，既保证了刀身整体的抗弯折强度，也能让刃口保持足够的锋利度，刀身根部的倒角处理能避免开合过程中刃部剐蹭手柄内侧的接触面，长期使用也不会出现手柄内侧被刃口刮出凹痕的问题。手柄的槽型内腔做了等宽设计，折叠时两侧手柄可以完全贴合，没有明显的拼接缝隙，能避免日常携带时灰尘、碎屑进入铰接缝隙，降低后期维护清理的频率。

　　在结构验证阶段，需要重点测试反复开合后的铰接阻尼稳定性，正常情况下开合过程中阻尼均匀，不会出现某一段卡顿或者松旷的情况，展开锁定后在刃部施加垂直方向的15kg载荷时，刀身与手柄的连接部位不会出现位移，锁定结构不会自行脱开。另外手柄的边角全部做了R2以上的圆角处理，即使快速开合操作也不会划伤手部，尾端的挂绳孔直径为4mm，可适配市面上绝大多数常规尺寸的工具挂绳，不需要额外进行扩孔加工。这类铰接折叠结构的设计思路也可以延伸到其他便携折叠工具上，比如折叠剪刀、折叠锯片等小型手动工具，通过调整刀身或者工作头的形状，搭配同款双柄铰接结构，就能快速衍生出不同功能的便携工具产品，整体结构的零件通用率能达到70%以上，可有效降低后续衍生产品的开模与加工成本。
