0-25mm量程数显内径测微头结构

　　这款测微结构主要面向中小尺寸内孔的高精度检测场景，在机械加工车间的工序间检测、计量室的零件复检、精密装配环节的配合尺寸确认场景中都能适配，尤其适合批量零件的快速内尺寸筛查，不需要像传统机械式内径千分尺那样反复调校棘轮测力，数显模块可以直接输出读数，降低检测人员的读数误差，也能适配不同操作习惯的质检人员使用。

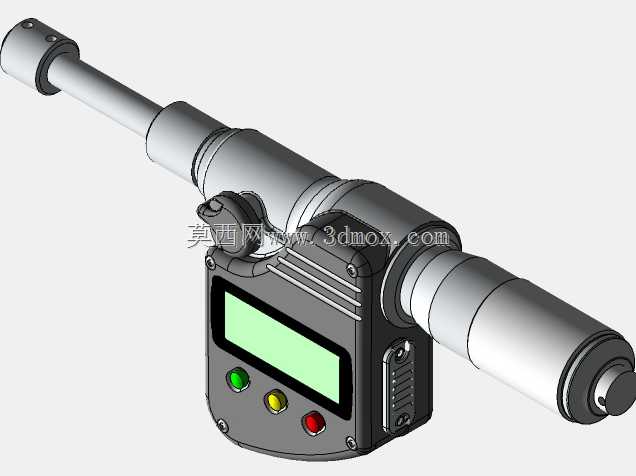

　　从结构设计逻辑来看，整体采用同轴式布局，测杆伸缩方向与握持主体轴线重合，操作时可以单手握持主体，将测头伸入待测内孔后，通过尾部的测力旋钮推进测杆，直到测头与孔壁达到恒定测力接触即可读取数值。主体上集成的数显模块做了下沉式嵌装设计，显示屏与握持面保持15度左右的倾角，操作人员握持时不需要刻意偏转手腕就能清晰看到屏幕数值，三个功能按键沿显示屏下方斜向排布，分别对应数值清零、单位切换、数值保持功能，按键采用凸起式橡胶材质，戴劳保手套操作时也能准确触发，不会出现误触或者按不动的情况。

　　测头部分采用硬质合金镶片设计，测量端面做了圆弧过渡处理，伸入内孔时不会刮伤零件已加工表面，测杆的导向段做了研磨处理，与主体内的导向铜套配合间隙控制在微米级，推进过程中没有径向窜动，保证测量轴线与孔的直径方向重合，避免余弦误差。整体的外形尺寸控制上，主体握持段的直径在38mm左右，适合成年人单手握持，测杆伸出后的最大总长不超过220mm，测量深度范围可以覆盖150mm以内的盲孔、通孔内尺寸检测，不需要额外加装接长杆就能应对绝大多数常规机械零件的内孔检测需求，安装边界上不需要额外的固定支架，手持使用即可，若要集成到自动化检测工位，也可以通过主体上的两个M4螺纹安装孔固定在检测工装的滑台上，搭配位移驱动机构实现自动检测。

　　功能特性上，这款测微结构的测力控制机构集成在尾部旋钮内，达到设定测力后会发出打滑提示音，避免不同操作人员推力不一致带来的测量误差，数显模块的供电采用内置纽扣电池的方案，电池仓做了密封处理，车间内的切削液、粉尘不会进入仓内影响供电稳定性，屏幕带有背光功能，在光线不足的机床旁检测时也能清晰读数。设计过程中充分考虑了车间使用的抗干扰需求，数显模块的电路板做了屏蔽处理，周边有焊机、变频器等电磁干扰源时也不会出现数值跳变的情况，测杆表面做了硬化镀层处理，长期使用不会出现磨损锈蚀，维护时只需要定期在导向段涂抹少量防锈润滑脂即可，不需要复杂的拆解保养。

　　在实际选型适配时，这款结构可以直接替换同量程的机械式内径测微头，安装尺寸与传统产品保持一致，不需要对现有检测工装做改动就能完成升级，相比传统机械式产品，读数效率可以提升40%以上，尤其适合新入职质检人员快速上手，不需要花费大量时间练习千分尺读数技巧。针对深孔检测场景，测头部分的同轴度误差控制在0.002mm以内，伸入深孔时不会出现卡滞，测量数值的重复性可以控制在0.001mm以内，满足IT6级精度内孔的检测要求，在轴承内孔、液压缸筒、精密导套的检测场景中都能稳定输出可靠数据。
