丹佛斯R134a热力膨胀阀结构设计

　　在商用制冷、冷链运输以及中小型空调制冷系统的管路设计中，热力膨胀阀是决定系统换热效率、运行稳定性的核心节流元件，本次呈现的这款适配R134a制冷剂的热力膨胀阀结构，针对中小型制冷机组的蒸发器出口过热度调节需求做了完整的结构还原，建模过程中完整保留了产品实际装配的所有细节特征，可直接用于制冷系统管路排布的干涉校验、阀件选型的结构匹配参考。从实际应用场景来看，这类膨胀阀多用于冷柜、商用展示柜、小型冷藏车制冷单元以及户式中央空调的冷媒回路中，安装在冷凝器出口与蒸发器入口之间的管段上，核心作用是将冷凝器输出的高压常温液态冷媒节流降压至蒸发压力，同时根据蒸发器出口的冷媒过热度动态调整节流开度，避免液态冷媒进入压缩机造成液击故障，

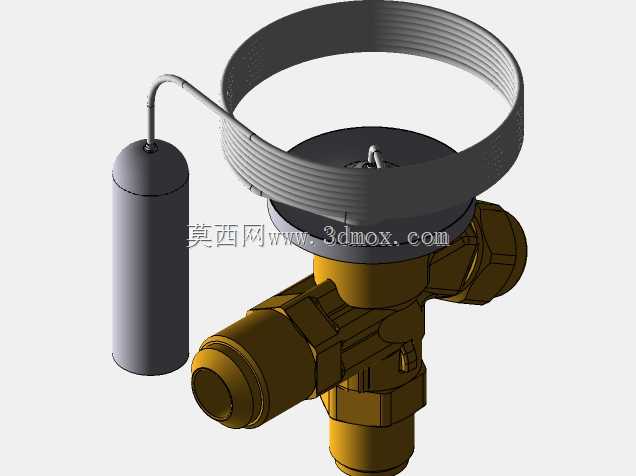

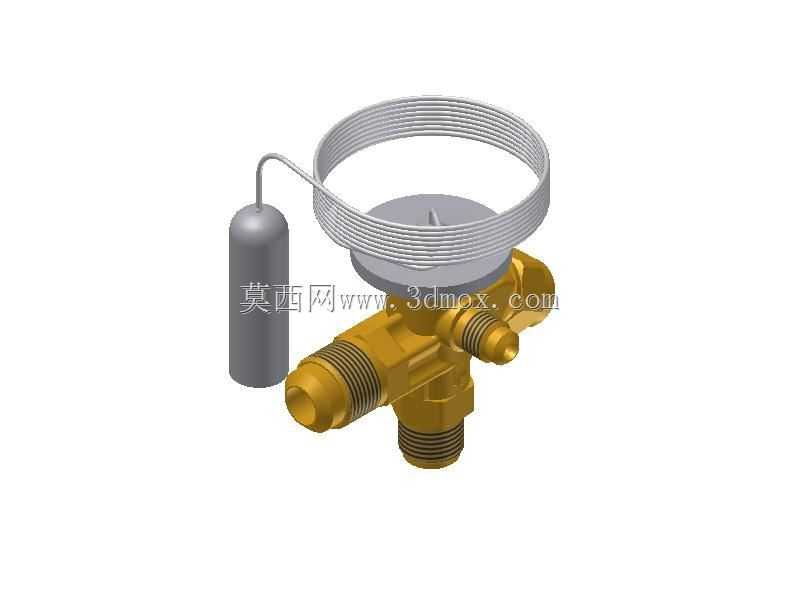

　　也防止供液不足导致蒸发器换热面积利用率下降。从结构设计思路来看，这款阀采用分体式感温结构，外置的圆柱形感温包通过细长的毛细管与阀头顶部的动力膜盒腔连通，感温包内部充注与系统同型号的R134a工质，安装时需要将感温包紧贴在蒸发器出口的回气管外壁做保温固定，感温包感知回气管温度变化后，内部工质压力随之改变，通过毛细管传递压力至膜盒上方，与膜盒下方的蒸发压力、弹簧预紧力形成动态力平衡，以此带动阀杆上下移动调整节流口的通流面积。建模时特意还原了顶部的环形锁紧结构，这个结构是现场安装时用来固定阀头保温套、同时预留毛细管走线限位的结构，很多简化模型会忽略这个特征，导致实际做管路装配校验时，保温层安装空间计算出现偏差，现场施工出现干涉。

　　阀体主体采用黄铜锻压成型的三通结构，三个接口分别对应冷凝器来液入口、蒸发器供液出口以及平衡压力接口，其中入口与出口的连接端采用ROSC A标准的外螺纹结构，适配制冷行业常用的喇叭口硬连接方式，安装时不需要额外焊接，靠喇叭口的金属面密封即可承受制冷系统的高压工况，接口通径适配1/4波尔6毫米规格的冷媒铜管，匹配1-3匹制冷量的机组使用需求，外部均衡器的接口设计可以抵消蒸发器内部冷媒流动的压力损失对过热度调节精度的影响，在蒸发器流路较长、阻力较大的系统中，比内平衡式膨胀阀的调节精度高30%以上，能有效避免蒸发器尾部出现过热度过大导致的结霜不均问题。从安装边界尺寸来看，阀体主体的三通结构最大外轮廓尺寸控制在紧凑范围内，感温包的长度、

　　毛细管的自然弯曲半径都按照实际产品的最小安装空间做了还原，在做制冷机组的三维布管时，可以直接调用这个模型校验阀件周围的操作空间，比如检修时是否有足够空间拧动接口螺母、感温包安装位置是否有足够的直管段固定、毛细管走线是否会与周边管路或者钣金件产生摩擦，这些细节在前期设计阶段如果没有准确的模型参考，很容易到样机试制阶段才发现安装干涉，需要重新调整管路走向，耽误项目进度。结构细节上，阀杆与阀体之间的密封结构、膜盒压合的环形台阶、阀体上的锻造工艺圆角都做了准确还原，没有做过度的简化，对于需要做阀件结构拆解教学、制冷系统原理演示的场景，这个模型可以直接拆分出感温包、毛细管、动力头、阀体、阀针、调节弹簧等独立零件，清晰展示热力膨胀阀的力平衡调节原理，也可以作为非标制冷阀件开发时的结构参考，对比不同通径、不同制冷剂适配阀件的结构差异，优化自研阀件的膜盒尺寸、弹簧刚度匹配以及接口布局。在实际选型过程中，很多工程师只关注阀的制冷量参数，忽略结构尺寸与安装空间的匹配，比如部分紧凑式冷凝机组内部管路排布密集，如果阀的整体高度、感温包的安装位置没有提前预留空间，很容易出现阀件装上去之后周边没有扳手操作空间，或者感温包无法紧贴回气管固定，导致过热度调节失准，出现蒸发器结霜异常、压缩机回液等故障，这个高精度的结构模型可以在设计阶段就完成所有安装场景的模拟校验，减少后期样机整改的工作量。
