农业喷雾器金属喷嘴组件结构设计

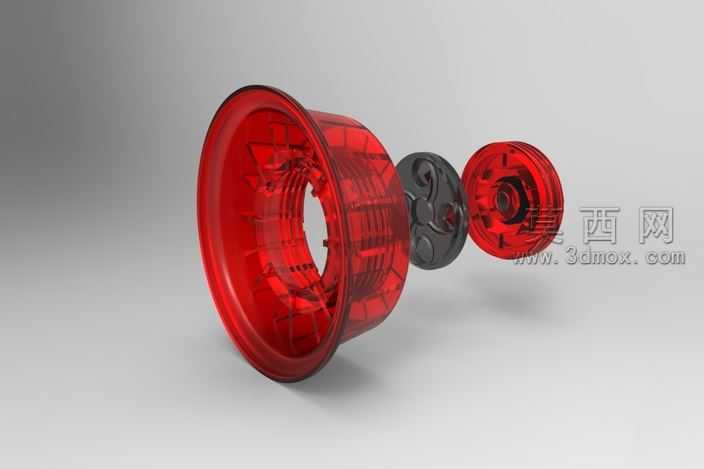

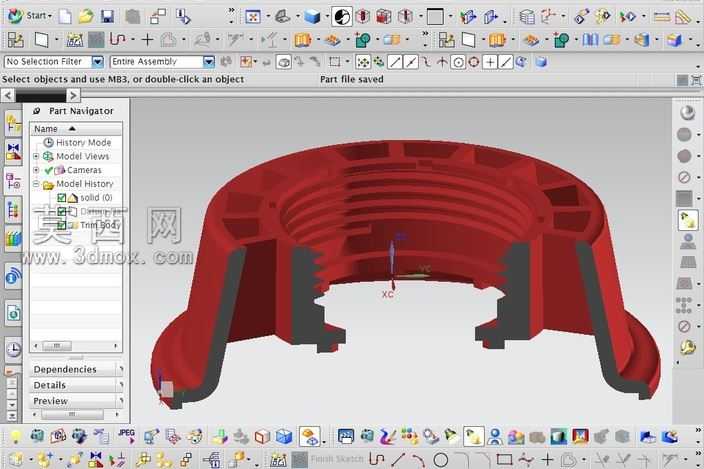

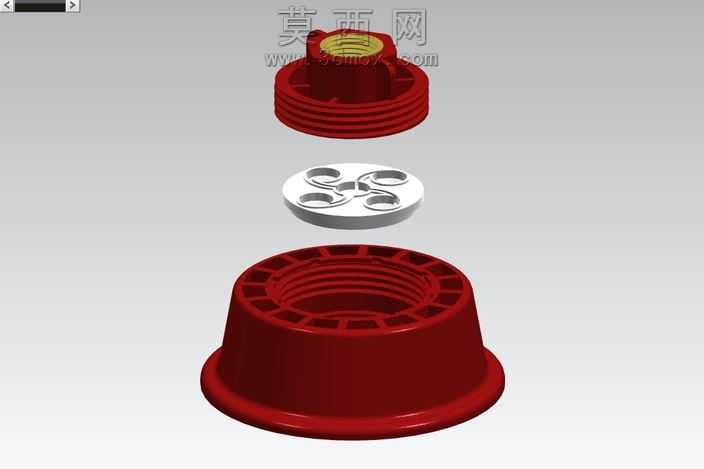

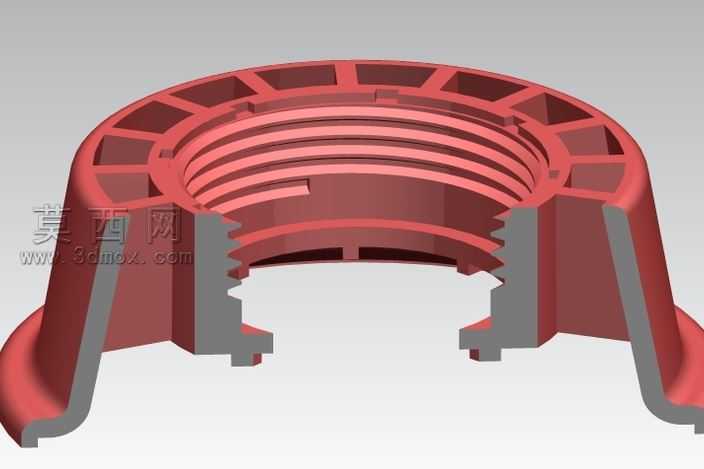

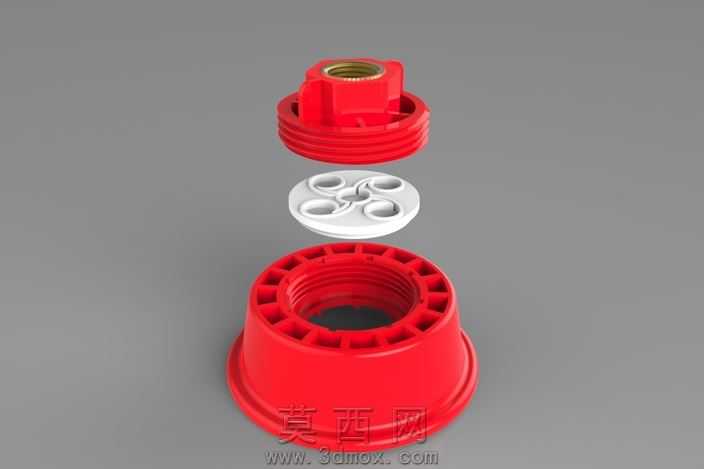

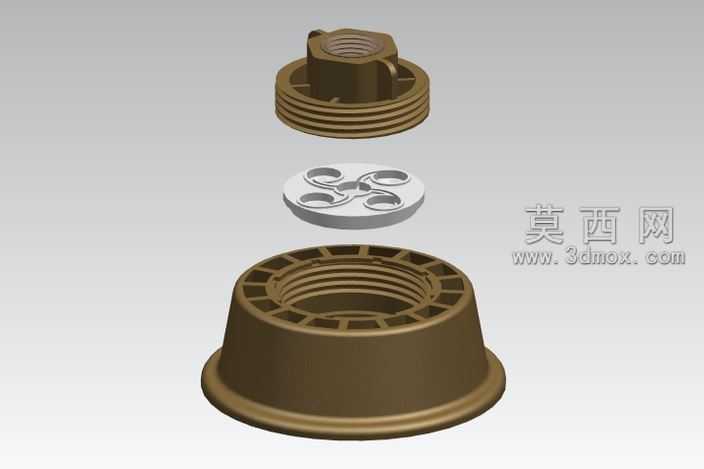

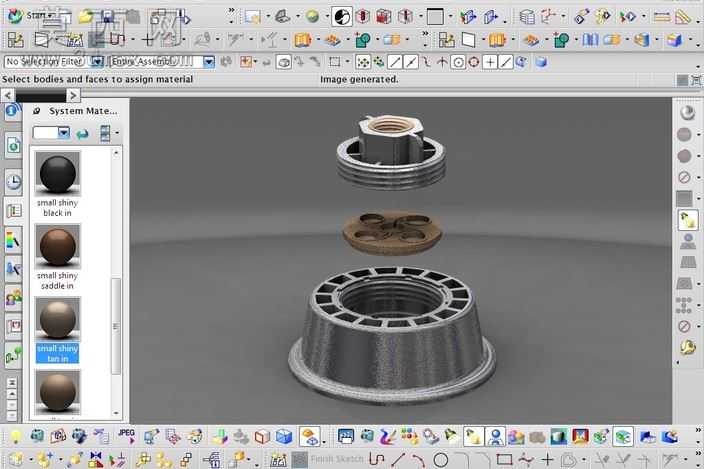

本作品为农业喷雾器的核心喷嘴组件，采用三维参数化建模方式完成整套结构设计，建模过程中严格遵循农业植保器械的实际装配逻辑，将喷嘴拆解为外层锁紧基座、中间旋流芯片、顶部锁紧接头三个独立可拆分的零部件，各部件之间的配合公差经过反复校验，确保螺纹旋合顺畅、密封面贴合紧密，能够满足实际生产中的装配与使用需求。建模阶段首先完成各零件的基础轮廓草绘，通过旋转、拉伸、阵列等基础特征命令构建主体结构，针对外层基座的外圈防滑槽，采用圆周阵列特征实现均匀排布，既保证外观规整，也还原了实物的防滑操作结构；中间旋流芯片的导流槽结构采用切除扫描特征完成，精准还原了旋流腔的流体通道形态，能够为后续的流体仿真分析提供准确的模型基础；顶部接头的外螺纹结构采用标准机械螺纹特征生成，匹配通用喷雾器的管路连接尺寸。材质渲染阶段针对不同部件的使用场景分配对应材质，外层基座与顶部接头采用哑光金属材质，模拟镀锌防锈金属件的表面质感，调整材质的粗糙度、反射率参数还原金属件的细微磨砂纹理，中间旋流芯片采用铜质金属材质，通过调整材质的金属度与色泽，还原铜制零件的温润金属光泽，场景内搭配柔和的环境光与定向补光，清晰呈现各部件的结构细节与材质差异，避免阴影遮挡关键结构特征。设计过程中充分考虑喷嘴的实际使用需求，各部件的壁厚均匀过渡，避免出现应力集中的薄弱结构，连接螺纹的长度与牙距符合通用五金配件的标准规范，旋流腔的尺寸经过比例校验，能够保证喷雾作业时药液经过旋流结构后形成均匀的雾化效果，整套模型结构完整、特征清晰，既可以作为农业机械设计的参考素材，也可用于五金配件加工生产的结构验证，各零件之间无干涉、无破面，能够直接导入工程模块生成对应的加工图纸，适配不同三维软件的格式转换需求，为后续的生产制造、结构优化提供可靠的三维模型支撑。
