三拐曲轴机械结构三维设计

　　在往复式动力机械的核心传动链路里，曲轴是承接活塞往复运动、将其转化为旋转扭矩输出的核心承载零件，本次呈现的三拐曲轴结构，主要适配三缸内燃机、三柱塞往复泵这类需要均匀动力输出的动力设备，在小型农用动力机械、工业高压往复泵组、小型固定式发电机组中都有广泛的应用场景。从实际工况出发，这类曲轴在运行过程中需要持续承受交变的弯曲载荷与扭转载荷，连杆轴颈位置会持续受到连杆瓦的滑动摩擦，主轴颈则需要在机体主轴承座内保持高精度的回转同轴度，因此在结构设计阶段，首先要敲定的是曲柄销的相位角排布，三拐结构采用120度均匀相位差布置，能够让三个曲柄的做功行程均匀错开，保证动力输出的平顺性，避免出现过大的扭矩波动，降低整机运行时的振动幅值。从结构细节来看，

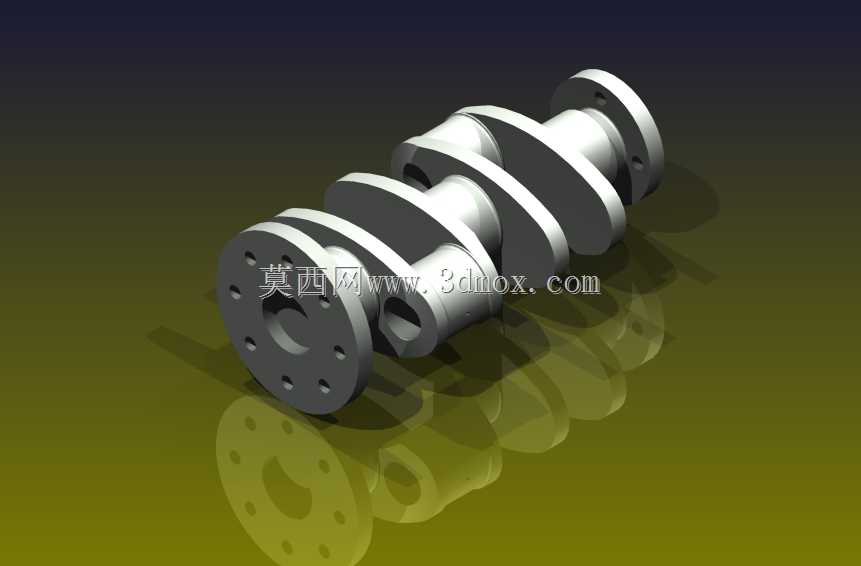

　　该曲轴的输入端设计有带连接孔的法兰结构，法兰端面的螺栓孔采用圆周均布形式，能够与飞轮或者动力输入联轴器实现可靠连接，法兰端的轴颈需要与输入端油封配合，因此轴颈表面的粗糙度、圆柱度都有较高的设计要求，避免运行过程中出现润滑油渗漏的问题。三个连杆轴颈分别通过曲柄臂与两端的主轴颈连接，曲柄臂的过渡位置设计有平滑的圆角结构，这个圆角的曲率半径是设计中的关键参数，圆角过小会造成严重的应力集中，在长期交变载荷作用下容易萌生疲劳裂纹，最终导致曲轴断裂失效；圆角过大则会挤占连杆瓦的安装空间，影响连杆组件的轴向定位。每个曲柄臂上都设计有平衡配重结构，配重的外形经过偏心质量计算，能够抵消对应曲柄销与连杆组件旋转时产生的离心力，

　　以及活塞往复运动产生的一阶往复惯性力，降低主轴承座的承载负荷，延长轴承的使用寿命。从安装边界来看，两端主轴颈的直径尺寸需要匹配标准的轴瓦规格，主轴颈的轴向长度需要对应机体主轴承座的安装宽度，轴向定位台阶的尺寸要预留出热膨胀的间隙，避免曲轴在工作温度升高后出现轴向卡滞的问题。连杆轴颈的直径与长度需要匹配对应规格的连杆大头轴瓦，轴颈表面设计有润滑油道开孔，润滑油通过主轴颈内部的斜向油道输送到连杆轴颈表面，为连杆瓦提供持续的压力润滑，油道的开孔位置需要避开轴颈的主要承载区，避免油孔边缘出现应力集中，同时油道内部需要做平滑过渡处理，减少润滑油的流动阻力。在建模过程中，所有回转面的同轴度公差、各连杆轴颈之间的相位角公差、

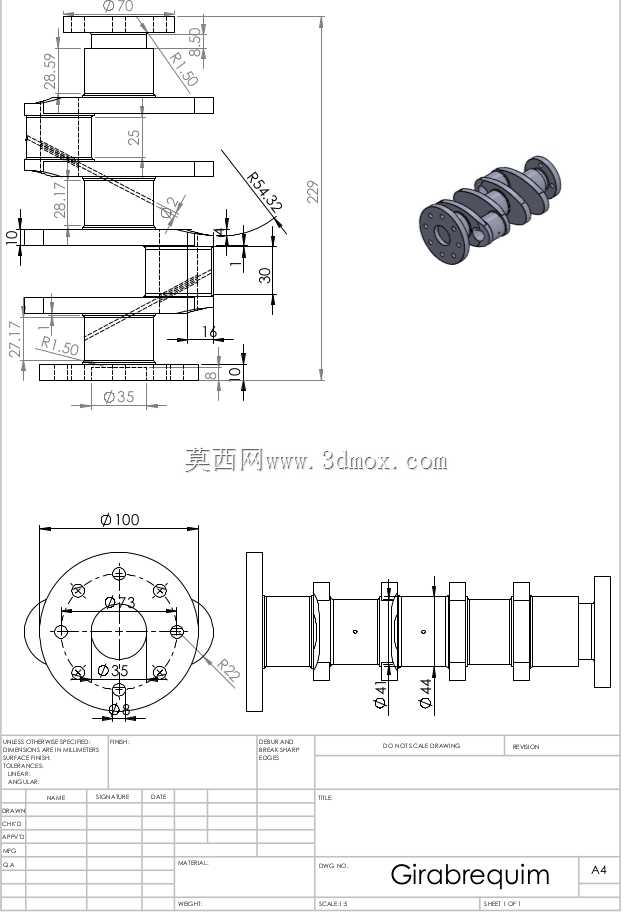

　　曲柄臂的对称度公差都需要在三维模型中做对应的几何约束，确保后续生成工程图时能够直接提取正确的形位公差标注，为后续的加工工艺制定提供准确的依据。这类曲轴的毛坯一般采用模锻工艺成型，材料多选用调质合金钢，因此在三维结构设计时，还需要考虑拔模斜度、加工余量的预留，非加工面的外形要符合模锻的工艺要求，避免出现无法脱模的结构。在实际装配场景中，曲轴装入机体后，需要通过止推片限制轴向窜动量，窜动量的控制范围需要结合曲轴的轴向尺寸链计算得出，三维模型中需要预留出止推片的安装空间，保证各零件之间不会出现运动干涉。另外，曲轴的自由端一般用来驱动配气机构、机油泵等附属部件，因此自由端的轴颈需要设计对应的键槽或者连接结构，保证附属部件的驱动可靠。
