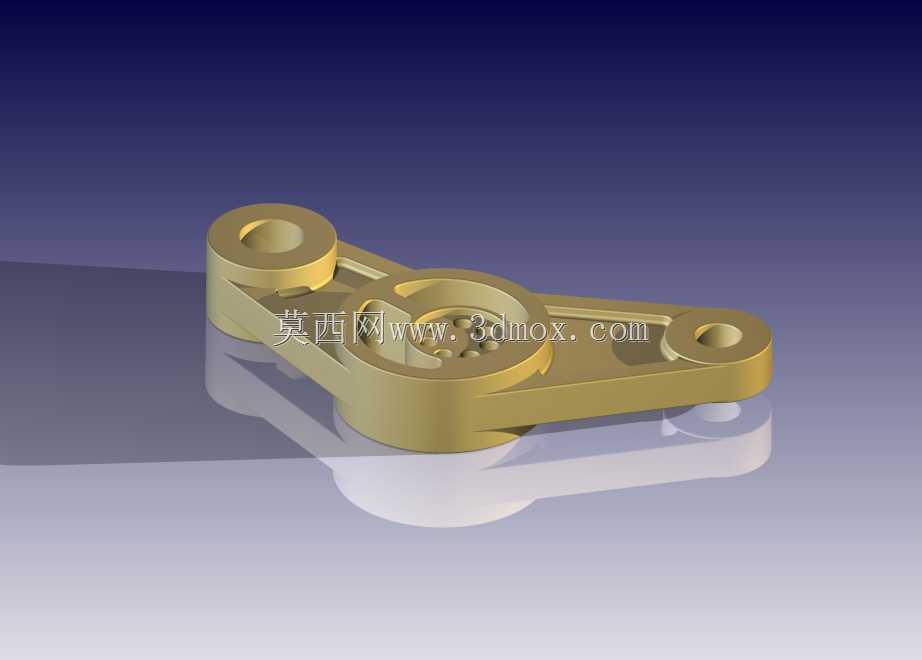

三角铰接式传感器安装连接支架结构

　　这类三角构型的铰接连接支架，多配套工业检测类传感器使用，常见于自动化生产线的工位检测模组、流体管路的参数监测点位、工程机械的状态传感单元安装场景中，核心作用是为传感检测元件提供稳定的安装基准，同时通过多铰接点的结构设计，抵消设备运行过程中产生的微幅振动、管路形变带来的安装应力，避免传感器因长期受交变载荷出现检测精度偏移、壳体开裂或者连接松脱的问题。从结构设计逻辑来看，三个带通孔的铰接端呈非对称三角分布，并非随意排布：其中两个孔径一致的铰接端分布在支架长臂的两端，用于和设备基体、被检测部件的固定支座做铰接连接，预留的铰接间隙可以适配安装面的形位公差，降低现场安装时的对位难度，哪怕安装基座存在小范围的角度偏差，

　　也能通过铰接副的转动自适应调整，不会在支架内部产生额外的装配内应力；第三个铰接端位于三角结构的重心偏置位置，孔径略小于另外两个安装孔，这个点位是传感器的核心安装位，偏置的设计可以让传感器的检测端更贴近被检测对象，缩短检测距离，提升信号采集的稳定性，同时三角结构的固有刚性比单臂悬臂结构高40%以上，能有效过滤设备运行时的高频振动，避免传感器采集到无效的振动干扰信号。从安装边界来看，支架的整体轮廓厚度均匀，所有安装孔的端面都做了锪平处理，保证紧固件安装后端面贴合率不低于85%，不会出现局部点接触导致的连接松动；三个安装孔的中心距公差控制在±0.05mm范围内，适配常用的M6、M8规格铰接销轴，安装时不需要额外做孔位修配，

　　直接可以和标准销轴、锁紧螺母配套使用。支架的长臂段做了等截面的加强筋过渡，在不增加整体壁厚的前提下提升了结构的抗扭刚性，哪怕在有冲击载荷的工程机械应用场景下，也不会出现臂段变形导致的传感器位姿偏移。中间的沉台结构一方面是为了容纳传感器尾部的接线端子或者调节旋钮，避免安装时传感器尾部和支架本体发生干涉，另一方面沉台的环形端面可以和传感器的安装定位面贴合，起到径向定位的作用，保证传感器安装后检测方向的角度偏差不超过±1°，满足高精度检测场景的安装要求。在实际选型适配时，需要注意三个铰接点的相对位置尺寸要和现场安装空间匹配，长臂两端的铰接点连线方向要和设备振动的主方向呈一定夹角，让支架的结构阻尼最大化发挥作用，

　　同时传感器安装端的朝向要正对被检测面，避免检测路径上出现其他结构遮挡。这类支架的材质多采用压铸铝合金或者锌合金做表面钝化处理，兼顾轻量化和防腐蚀要求，在有腐蚀性介质的化工检测场景下，也可以更换为304不锈钢材质的同结构件，安装尺寸完全通用，不需要重新调整周边配套结构。不同于普通的平板式安装支架，这种三角铰接结构不需要额外做加强筋焊接或者辅助支撑，单一支架就能完成传感器的固定、角度自适应调整、振动缓冲多重功能，能大幅减少现场安装的配件数量，降低装配工时，同时结构可靠性更高，在长期连续运行的工业场景下，维护周期比普通安装支架长两倍以上，不会因为紧固件松动需要频繁停机校准传感器位置。
