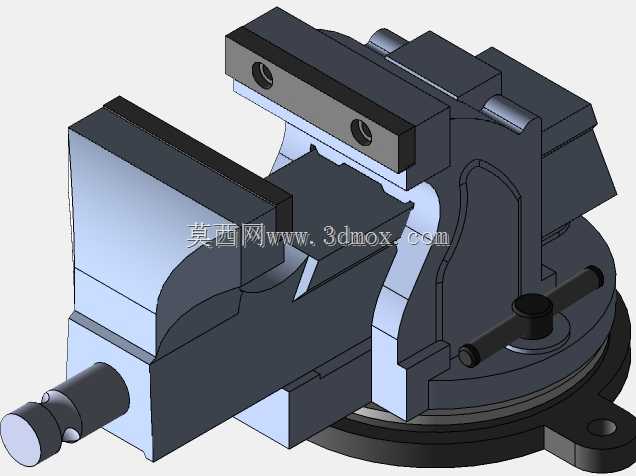

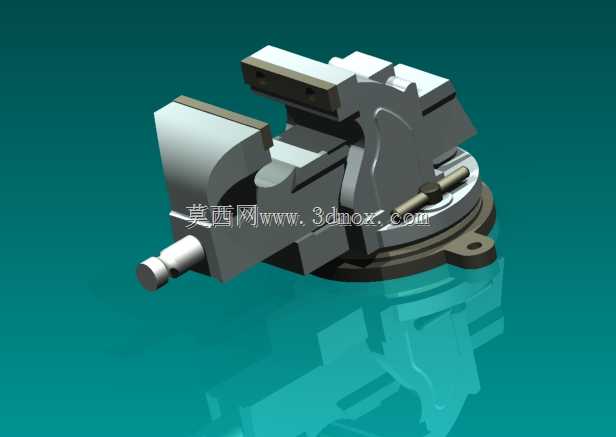

可旋转机用台虎钳夹持工装结构

　　钳口部分采用了带防滑齿纹的可更换钳口板设计，钳口板通过沉头螺钉固定在活动钳身与固定钳身上，长期使用出现齿纹磨损、夹持打滑的情况时，仅需更换钳口板即可恢复夹持性能，无需整体更换钳身，大幅降低了工装的维护成本；活动钳身的进给采用梯形丝杠传动结构，梯形螺纹的自锁性能能够保证夹持工件后不会因为加工过程中的振动出现钳口松退的问题，丝杠端部的摇臂接口适配标准加力杆，在夹持大尺寸、硬度较高的工件时，可以通过加力杆增大夹持力矩，保证装夹的牢靠度，同时丝杠与活动钳身的连接采用浮动式接头结构，能够抵消钳身进给过程中的微小同轴度误差，避免丝杠出现别劲、卡滞的问题，延长传动部件的使用寿命。底座部分采用带法兰安装边的回转结构，在机械加工、钳工装配、维修作业的现场场景里，台虎钳是工位上不可或缺的基础夹持器具，这套可旋转式机用台虎钳的结构设计，完全围绕一线装夹作业的实际需求展开，没有冗余的装饰性结构，每一处几何特征都服务于装夹稳定性与操作便捷性的核心目标。从实际应用场景来看，这类台虎钳多安装在钳工工作台、小型钻铣床、磨床的工位台面上，承担小型工件的锯削、锉削、攻丝、钻孔、零件修配、部件组装时的夹持固定工作，相比固定式台虎钳，带旋转底座的结构能让操作人员无需反复松卸工件调整装夹角度，仅通过底座的锁紧机构就能快速调整钳身朝向，适配不同工序的操作姿态，减少工件二次装夹带来的定位误差，尤其适合多工序连续的修配作业场景。从功能特性上看，

　　底座上均匀分布的安装孔可以通过T型螺栓或者膨胀螺栓固定在工作台面上，回转盘与底座之间采用耐磨垫片接触，减少转动时的磨损量，底座侧面设置的锁紧手柄，能够在钳身旋转到目标角度后快速锁紧，锁紧机构采用偏心压紧结构，操作时仅需扳动手柄90度即可完成锁紧或者松开动作，无需反复旋转螺母，调整效率远高于传统的螺栓锁紧结构。从设计思路层面拆解这套结构，整体采用模块化的设计逻辑，将整个虎钳拆分为固定钳身、活动钳身、丝杠传动副、回转底座、钳口板、锁紧机构几个独立的模块，每个模块之间通过标准紧固件连接，既方便加工制造时的工序拆分，也便于后期易损件的更换维修；钳身部分采用铸铁材质对应的结构设计，壁厚均匀过渡，在夹持受力较大的钳口根部、

　　丝杠安装座位置设置了加强筋结构，在保证整体结构刚性的前提下尽可能减少铸件的壁厚，降低整体重量，同时避免铸件冷却过程中出现缩孔、应力集中的问题；活动钳身与固定钳身的配合面采用燕尾导轨结构，导轨面经过磨削加工，配合间隙可以通过导轨侧面的调节塞铁调整，长期使用出现导轨磨损、钳身晃动的情况时，仅需调整塞铁的压紧量即可消除配合间隙，保证钳身进给的直线度与夹持精度。从外形尺寸与安装边界来看，这套台虎钳的钳口张开行程能够覆盖常规小型零件的装夹尺寸需求，回转底座的直径尺寸适配常规钳工台的安装空间，安装法兰上的孔位间距符合通用台虎钳的安装尺寸标准，可以直接替换工位上原有同规格的老旧台虎钳，无需重新在工作台面上打孔；钳身整体高度控制在合理范围内，

　　安装在标准高度的工作台上时，钳口中心高度刚好适配操作人员站立作业的肘部高度，长时间进行锉削、修配作业时不容易产生肢体疲劳；钳身旋转时的外轮廓边界不会超出底座的安装范围，调整角度时不会与台面上安装的其他周边工装产生干涉，同时丝杠摇臂的转动空间预留充足，操作进给时不会被台面上的零件、工具阻挡。在实际建模过程中，这套结构的所有配合面都按照实际装配公差进行了间隙预留，活动部件之间不存在干涉问题，导轨配合面、丝杠传动副、回转锁紧机构的运动逻辑完全符合真实产品的动作状态，既可以作为工装设计的参考结构，也可以用于钳工实训教学的演示模型，帮助初学者理解台虎钳的传动原理与结构组成，在进行小型工装夹具设计时，也可以直接参考这套结构的夹持、锁紧、回转设计思路，根据实际装夹需求调整钳口尺寸、张开行程、底座安装参数，快速衍生出适配特定工件的专用夹持工装。
