线缆导向支撑滑轮金属结构件

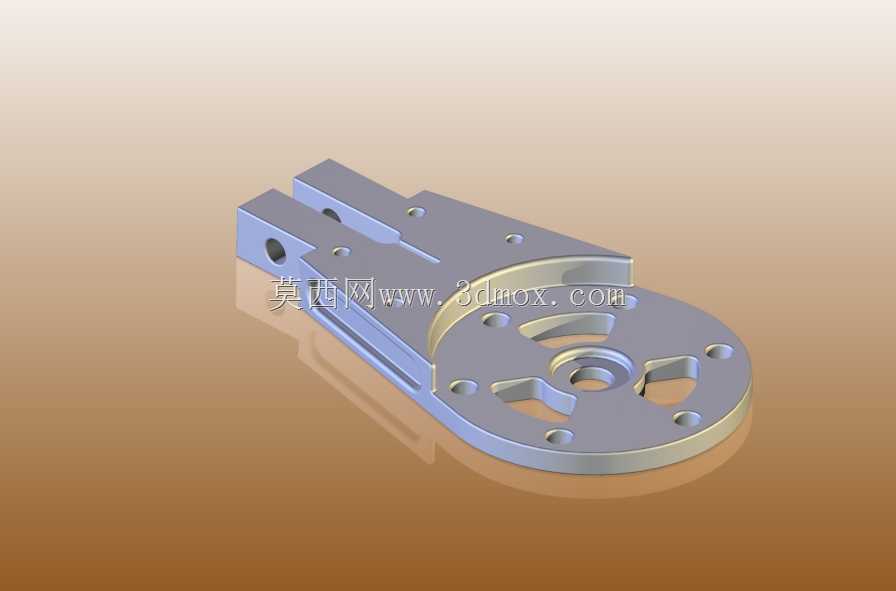

　　在工业设备布线、移动供电单元、自动化生产线拖链系统以及起重设备的线缆排布场景中，这类支撑导向滑轮是解决线缆动态弯折磨损、排布错位问题的核心承载零件，区别于普通定滑轮结构，该构件采用一体式金属切削成型的主体结构，没有额外拼接的支架焊缝，从根源上避免了长期往复运动下的焊缝疲劳开裂问题。实际工况中，这类滑轮往往需要配合拖链或者移动滑台使用，当设备滑台做往复直线运动时，线缆会随滑台同步移动，此时滑轮的圆弧导向面会贴合线缆外护套，将滑动摩擦转化为滚动摩擦，大幅降低线缆外皮的磨损速率，同时约束线缆的运动轨迹，避免线缆在往复移动中与周边金属机架发生剐蹭、卡滞。从结构设计逻辑来看，该构件的长条形安装臂上预留了多组等距安装孔，

　　这些孔位的位置公差控制在±0.02mm范围内，可直接适配标准规格的工业铝型材安装槽，也能通过螺栓固定在焊接机架的预制安装面上，安装臂末端的开槽结构是为了给滑轮的转动销轴预留装配调整间隙，现场安装时可根据线缆的实际张紧程度微调滑轮的前后位置，无需重新打孔定位，大幅降低现场装配的调整工作量。圆形端的轮体安装位采用了阶梯孔设计，中心孔用于装配转动轴承，轴承内圈配合固定销轴，外圈与滑轮主体过盈配合，转动时的径向跳动量可控制在0.05mm以内，避免高速往复运动中滑轮出现偏摆导致线缆脱出。轮体周边均匀分布的减重孔并非随意开设，每个孔的位置都经过受力仿真校核，在保证整体结构抗弯强度满足线缆张紧力要求的前提下，尽可能降低构件自身重量，

　　减少移动滑台的负载惯量，对于高速移动的自动化设备来说，惯量的降低能有效提升伺服电机的响应速度，减少运动过程中的过冲问题。安装边界方面，该构件的整体厚度适配常规M6规格的内六角螺栓安装，安装臂的宽度与标准20系列铝型材的槽宽匹配，圆形轮端的外径尺寸经过核算，导向圆弧的曲率半径大于常规动力电缆的最小弯曲半径，避免线缆经过滑轮时出现过小弯折导致内部线芯断裂，实际使用中可支撑直径6mm到18mm范围的动力电缆、信号线缆以及气动软管，适配场景覆盖小型自动化设备的内部布线到中型起重设备的移动供电排线。不同于分体式组装的滑轮支架，该一体式结构的抗侧向负载能力更强，当线缆出现小幅偏斜时，构件本身不会出现支架变形的问题，长期运行的维护成本更低，

　　轮体的导向边缘做了R1.5的圆角倒钝处理，不会切割线缆外护套，即使线缆出现小幅跳动也不会被锐边划伤。在设计建模过程中，所有安装孔的位置都做了装配干涉校验，确保螺栓安装时不会与轮体的转动空间发生冲突，销轴的固定位预留了卡簧槽，可通过轴用卡簧锁定销轴位置，避免长期运行中销轴出现轴向窜动脱落，整体结构没有复杂的曲面特征，所有加工面都可通过三轴铣床一次装夹完成加工，加工工艺性好，适合小批量定制加工或者批量量产，不需要特殊的工装夹具就能完成生产。
