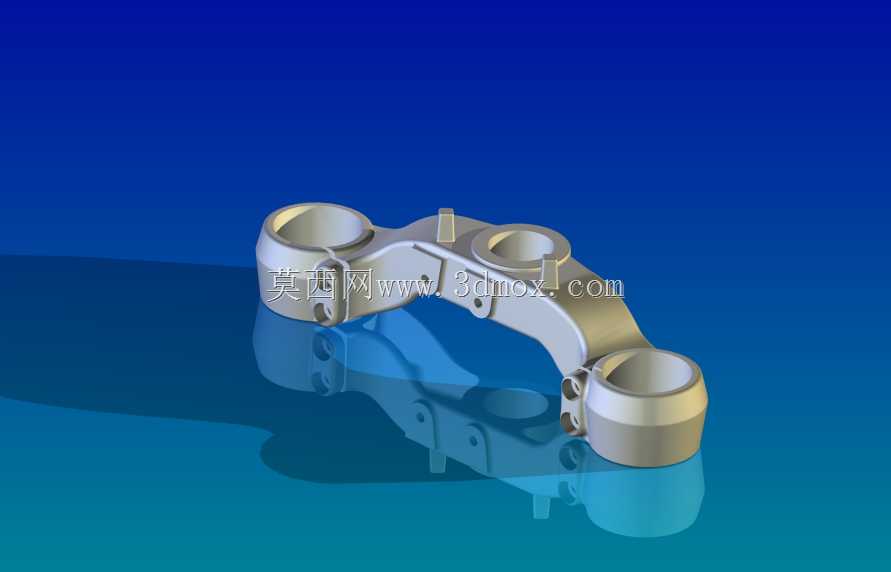

这类多铰接位的连接支架,常应用在需要多自由度联动的机械传动链路中,比如工业机械臂的关节衔接段、自动化生产线的连杆传动组、特种作业设备的姿态调整机构上,核心作用是在多个运动构件之间建立稳定的铰接支撑,同时传递工作载荷,约束非必要的自由度偏移,保证整套传动机构的动作精度。从结构设计逻辑来看,三个同轴度要求极高的筒状铰接孔是整个零件的核心功能区,每个孔位都需要配套销轴与相邻构件连接,孔的内壁粗糙度、圆柱度公差直接决定了铰接转动的顺畅度与长期磨损寿命,设计时需要根据实际承载的径向载荷、交变冲击频次来选定孔壁的配合公差,通常轻载传动场景选用H7间隙配合,重载交变载荷场景则需要增加衬套安装位,预留耐磨衬套的压装余量。整体采用弧形梁式的主体结构,
而非直连式的直板设计,主要是为了避让相邻构件的运动包络,避免支架在随动过程中与周边的传动件、管线产生运动干涉,弧形过渡的结构也能优化应力传递路径,减少直角连接处的应力集中问题,在承受偏载载荷时,弧形梁的抗弯截面模量比同重量的直板结构更高,能在轻量化的前提下保证结构刚性。三个铰接孔的中心距是安装边界的核心参数,设计时需要严格匹配相邻连杆的运动行程计算值,孔位的位置度公差需要控制在0.02mm以内,否则整套连杆机构装配后会出现卡滞、运动死点,甚至在运行过程中产生额外的内应力,加速铰接销轴的磨损。每个铰接孔的外侧都设计了带安装孔的凸台结构,这些凸台一方面是作为铰接端盖的安装定位面,用来限制销轴的轴向窜动,另一方面也能强化孔口的结构强度,
避免长期受径向载荷作用出现孔口变形。主体结构上的减重槽设计,是在保证整体刚性的前提下去除非受力区域的材料,降低零件的整体重量,减少传动链路的运动惯量,对于需要高频往复动作的机构来说,更低的运动惯量能降低驱动端的负载,提升动作响应速度。在实际选型应用时,需要先核算每个铰接点的受力方向与载荷大小,确认支架的材料选型,如果是普通工况下的传动连接,选用常规铸造铝合金即可满足强度要求,同时具备较好的抗震性能;如果是重载工程机械上的应用,则需要选用铸钢或者高强度锻造铝合金,孔位还需要做淬火处理提升表面硬度。安装过程中需要保证三个铰接孔的轴线平行度误差在允许范围内,装配前需要清理孔内的加工毛刺,涂抹润滑脂后再穿入销轴,
端盖固定螺栓需要按照规定扭矩锁紧,运行初期需要定期检查铰接位的磨损情况,及时补充润滑脂,避免干磨造成零件失效。这类支架的建模过程需要重点关注各铰接孔的位置参数校验,通过运动仿真模拟整个连杆机构的动作行程,确认支架在整个运动周期内都不会与周边构件产生干涉,同时对关键受力位置做有限元应力分析,优化壁厚与过渡圆角的参数,在满足强度要求的前提下尽可能压缩零件的整体尺寸,适配紧凑的安装空间。
