滚轮式机械计数里程表结构设计

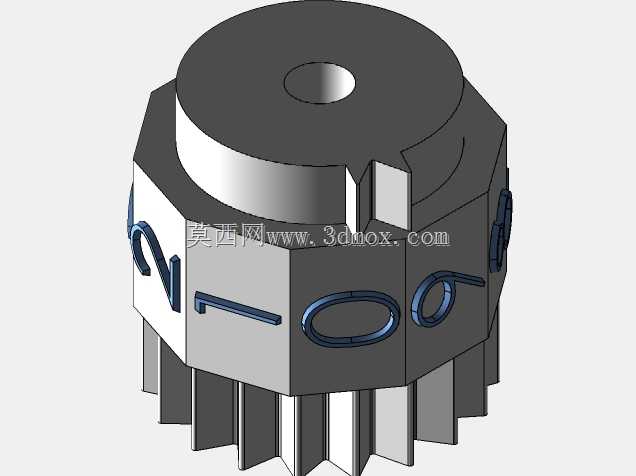

　　这款机械里程表的核心计数单元采用多组同轴串联的数字滚轮结构，每级滚轮圆周均匀蚀刻0-9十位数字，相邻滚轮间通过间歇式进位拨爪实现传动比10:1的进位动作，完全依靠纯机械结构完成累计计数，无需额外供电即可稳定工作，在强电磁干扰、极端温湿度的工业现场、户外移动设备上有着电子计数装置无法替代的可靠性优势。从实际应用场景来看，这类结构不仅可用于车辆行驶里程计量，还可适配在皮带输送机运行长度统计、工程机械作业行程记录、线缆/布匹等卷材收放长度计数、农业机械作业里程核算等场景，只要将输入轴与被测运动部件通过软轴、齿轮副或者摩擦轮完成传动连接，就能实现线性位移的累计计量，不会因为现场供电中断、信号干扰出现计数丢失的问题。

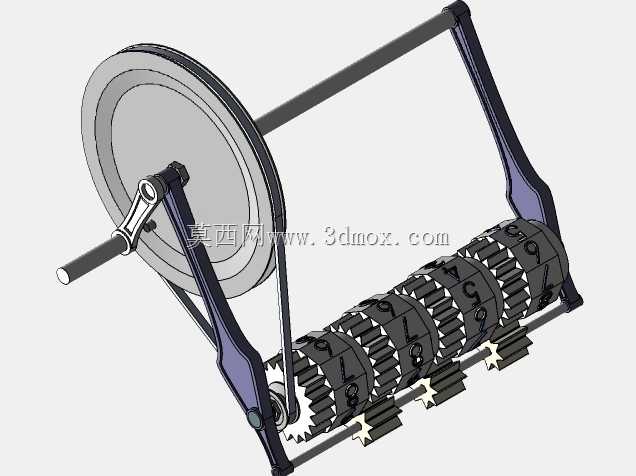

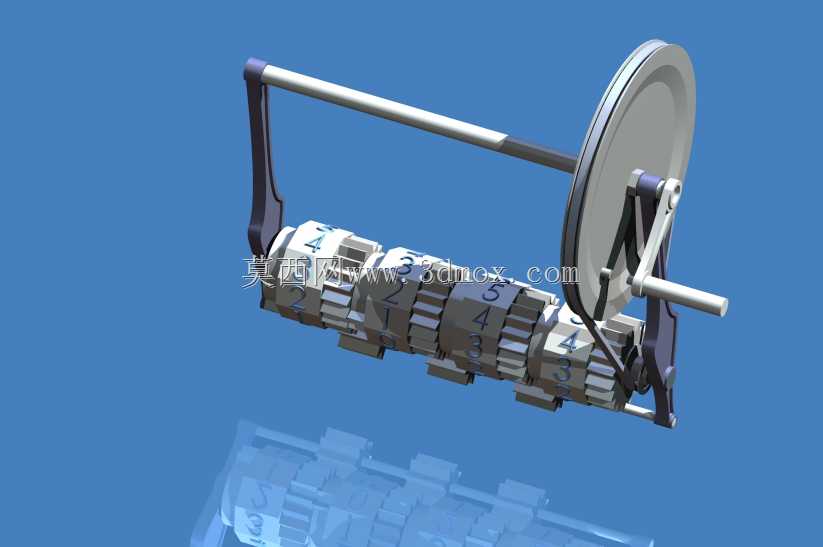

　　从结构设计逻辑来看，整套机构的输入轴端设置有同步转动的传动盘，通过摆杆组件将输入轴的连续旋转运动转化为拨叉的往复间歇动作，驱动最低位数字滚轮转动，当最低位滚轮完成整圈360度旋转时，滚轮侧端面的进位凸台会抬起相邻高位滚轮对应的进位拨爪，带动高位滚轮转动1/10圈即完成一个数字位的进位，各级滚轮依次通过相同的机械逻辑完成高位进位，整套传动链没有复杂的电控元件，所有运动副都采用耐磨金属材质加工，日常使用仅需定期在转轴、拨爪配合位置加注少量润滑脂即可长期稳定运行，维护成本极低。

　　在安装边界与尺寸适配方面，整套机构的主体框架采用双侧立式支撑板结构，输入轴从单侧支撑板伸出作为动力输入端，伸出轴的直径、键槽尺寸可以根据不同的安装场景做适配调整，数字显示面正对观测方向，整体安装孔位设置在两侧支撑板的外延凸耳上，安装时只需要保证输入轴与被测输出轴的同轴度误差在允许范围内，避免额外的径向载荷作用在输入轴上，就能保证计数精度稳定在允许误差范围内。数字滚轮的字高按照常规观测距离做了优化，在0.5米的常规观测距离下可以清晰读取数值，滚轮表面做了哑光处理，避免强光下反光导致读数困难。

　　从结构细节设计来看，进位拨爪与滚轮凸台的配合间隙经过反复校核，既不会因为间隙过小出现卡滞、进位跳号的问题，也不会因为间隙过大导致进位滞后、计数误差超差，每级滚轮都配套有定位弹片，在滚轮完成数字位切换后将滚轮锁定在对应位置，避免设备运行过程中的振动导致滚轮自行偏移、出现读数模糊的问题。整套传动结构的传动阻力经过优化，输入轴仅需要极小的扭矩就能驱动整套计数机构动作，不会对被测设备的运行造成额外的负载影响，适配软轴传动、齿轮直连、摩擦轮传动等多种动力输入方式，不需要额外增加减速或者增扭机构就能直接配套使用。

　　在实际选型适配过程中，可以根据被测运动部件的线速度与输入轴的传动比换算计数系数，比如配套在车轮上时，根据车轮的滚动周长、输入轴与车轮的传动比，调整滚轮的数字位权重，就能直接显示实际行驶里程，不需要额外做数值换算；配套在输送机上时，根据传动滚筒的周长、传动比设置计数系数，就能直接显示输送物料的总长度。整套结构的所有零部件都采用模块化设计，数字滚轮、拨爪、支撑板、转轴等零件都可以单独拆解更换，某一部件出现磨损时不需要整体更换整套表具，只需要替换对应磨损零件就能恢复使用，大幅降低了长期使用的维护成本。
