带滚轮摆杆型微动行程检测开关结构

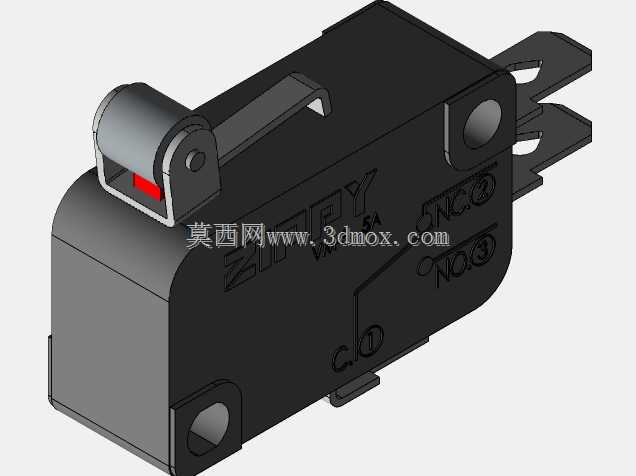

　　在自动化生产线的工位定位、家电产品的门体闭合检测、工业设备的行程限位场景里，这类带滚轮摆杆的微动开关是极为常见的检测执行元件，核心作用是通过机械位移的触发实现电路通断状态的快速切换，给控制系统传递到位、超限、闭合等开关量信号。从结构设计逻辑来看，这款开关采用了密封式的黑色壳体设计，壳体选用耐温、绝缘性能优异的热固性塑料压制而成，能够在常规工业环境下隔绝粉尘、轻微潮气对内部触点机构的侵蚀，适配多数非强腐蚀的室内作业场景。触发端采用带金属滚轮的摆杆结构，相比直动式触头，滚轮结构能够将被检测部件的直线滑动摩擦转化为滚轮的滚动摩擦，大幅降低触头磨损速率，延长开关的机械使用寿命，摆杆与壳体内部的动作簧片采用刚性联动结构，

　　触发行程的虚位控制在极小范围内，保证触发信号的响应精度，不会出现触头晃量导致的信号误触发问题。接线端采用标准的快插式插片结构，插片厚度与间距符合通用低压电器接插件标准，无需焊接即可完成接线，现场装配效率更高，插片与壳体结合处做了加强筋结构，避免接线插拔时受力导致插片松动、内部触点移位。安装边界上，壳体两侧预留了标准的圆形安装孔位，孔位间距匹配行业通用微动开关的安装尺寸，设备迭代更换时无需重新加工安装孔位，可直接替换同规格常规产品；整体外形尺寸紧凑，横向宽度、纵向高度都控制在极小范围内，能够嵌入到狭窄的设备安装空间内，比如小型家电的内部腔体、自动化线体的工位侧边、电动工具的触发机构位置都能适配。内部触点采用速动式簧片结构，

　　不管触发动作的速度快慢，触点都能实现快速接通与分断，避免触点间拉弧烧蚀，提升电气寿命，触点材质选用导电性能优异、抗烧蚀的合金材料，能够承载常规低压控制回路的额定电流，适配多数DC24V、AC220V的控制回路使用场景。在实际选型应用中，需要注意触发摆杆的压合行程不能超过产品的超程限值，否则会导致内部簧片产生塑性变形，造成开关失效；滚轮的接触方向需要与被检测部件的运动方向匹配，保证滚轮滚动顺畅，避免侧向受力导致摆杆变形。这类开关的触发力经过调校，既不会因为触发力过小导致设备运行振动引发误动作，也不会因为触发力过大对被检测的薄壁、轻质部件造成行程干涉或结构损伤，在轻工机械、家电制造、3C设备装配、物流输送线等领域都有大量应用，

　　比如输送线的工件到位检测、洗衣机的门盖闭合检测、电动工具的操作触发、机柜的门开关检测等场景，都能依靠这类微动开关实现稳定的信号反馈。建模过程中对壳体的分型面、插片的嵌装结构、摆杆的铰接间隙、滚轮的转动配合都做了还原，能够直接用于设备装配的干涉检查、安装工位的布局模拟，也可作为电气原理演示的结构示意模型使用，安装孔位、插片位置、摆杆触发行程的尺寸都按照实物比例还原，可直接用于工程选型时的空间校核参考。
