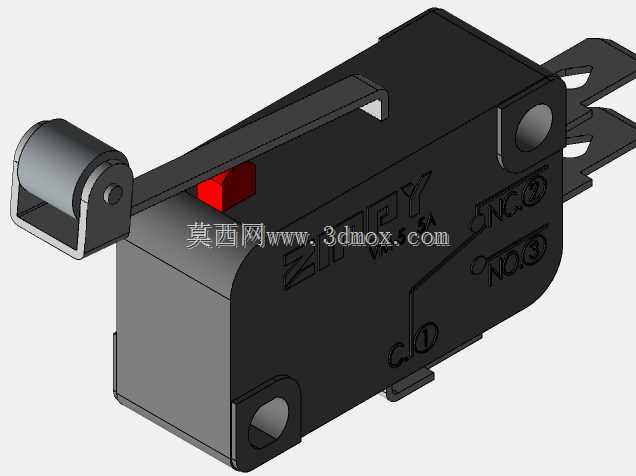

带滚轮摆杆式微动行程检测元件结构

　　这款带滚轮摆杆的微动检测元件，在工业自动化生产线、家电控制回路、小型机电设备里的应用十分普遍，但凡需要精准捕捉微小位移、实现位置触发通断的工位，几乎都能见到同结构产品的身影。比如流水线工件到位检测、家电门盖闭合检测、电动工具行程限位、自动化设备原点复位触发，这类场景对触发精度、响应速度、机械寿命都有明确要求，这类元件刚好能匹配这类低负载、高频次触发的使用需求。从实际功能来看，它属于快动式触点开关，依靠内部弹簧储能结构实现触点的快速通断，哪怕外部触发推杆的动作速度很慢，也能保证触点瞬间跳接，避免触点缓慢贴合产生的拉弧问题，提升触点使用寿命和回路通断可靠性。滚轮摆杆的设计，是为了适配被检测件为滑动接触的场景，相比直压式推杆，

　　滚轮能将滑动摩擦转化为滚动摩擦，减少触发过程中的磨损，同时摆杆的力臂设计可以放大触发行程，让微小的位置变化就能触发开关动作，提升检测灵敏度。从设计思路上看，整个壳体采用阻燃热固性塑料注塑成型，兼顾绝缘性能和结构强度，壳体上预留的两个安装孔是标准的微动开关安装孔位，孔距符合行业通用尺寸规范，安装时可以直接通过螺丝固定在设备支架或者PCB安装板上，不需要额外做定制化安装位适配。侧面伸出的两个插片式接线端子，是标准的快接端子规格，适配常规的6.3mm插簧，接线时不需要焊接，直接压接就能完成电气连接，适合批量装配的生产线作业。触发摆杆末端的金属滚轮采用铆接结构固定，滚轮可以自由转动，摆杆和壳体内部的触发推杆通过联动结构连接，

　　当外部工件压下滚轮时，摆杆绕固定轴转动，推动内部推杆压缩储能弹簧，当弹簧过中临界点后，瞬间推动动触点完成常闭触点断开、常开触点闭合的动作；当外部压力移除后，弹簧复位，带动触点和摆杆回到初始位置。从安装边界来看，这款元件的整体外形尺寸符合常规中型微动开关的尺寸规范，本体宽度、长度、高度都在行业通用尺寸范围内，摆杆抬起时的最大高度、摆杆压下后的最小高度都有明确的行程余量，安装时需要预留摆杆动作的摆动空间，避免周边结构件干涉摆杆运动，同时滚轮的突出位置要对准被检测件的运动轨迹，保证被检测件运动时能顺畅压下滚轮，不会出现卡滞、偏磨的问题。内部触点采用银合金材质，能承载小功率控制回路的电流负载，适合PLC输入信号回路、

　　继电器线圈控制回路这类低负载场景，不适合直接驱动大功率负载。在结构建模过程中，需要重点关注几个配合尺寸：一是安装孔的中心距公差，要保证和通用安装位的互换性；二是摆杆的触发行程和动作力的匹配，行程过大容易导致触发不灵敏，行程过小则容易出现误触发；三是滚轮的径向跳动量，要保证滚轮转动顺畅，和被检测件接触时不会出现卡顿；四是接线端子的位置尺寸，要适配标准插簧的插拔空间，避免接线时和周边结构干涉。另外壳体上的品牌标识和端子编号是直接模压在壳体表面的，建模时可以通过包覆特征或者凸台特征还原，不需要额外做贴图处理，保证三维模型和实物的结构一致性。在设备选型时，这类元件需要重点确认动作力、复位力、触发行程、超行程、触点容量这几个参数，不同应用场景对动作力的要求不同，比如轻载检测场景需要动作力较小的型号，避免被检测件被摆杆卡住，而有振动的场景则需要动作力稍大的型号，避免振动导致误触发。安装时还要注意，固定螺丝的扭力不能过大，否则容易导致塑料壳体开裂，影响内部结构的配合精度；接线时要注意插簧的压接质量，避免接触不良导致信号传输不稳定。
