小功率开关电源24V1A供电单元结构设计

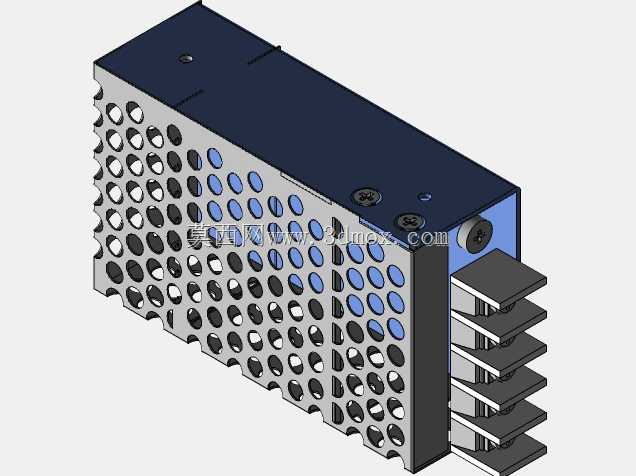

　　这款24V1A直流供电单元的三维结构设计，完全围绕工业现场小功率负载的供电需求展开，日常在工控柜内传感器供电、小型执行器驱动、桌面测试工装供电这类场景里，这类小功率开关电源的使用占比极高。做结构设计的时候最先要考虑的是柜内安装的适配性，这类电源大多采用导轨或者螺丝固定的安装方式，所以壳体背部的安装卡槽、固定孔位的位置公差必须控制在合理范围，避免现场安装时出现孔位错位、卡装不到位的问题。从外形结构来看，整体采用长方体封闭式壳体设计，顶面为平整的盖板结构，预留了两个固定螺丝位用于壳体封装，侧面和正面大面积排布圆形通风冲孔，冲孔的排布不是随意设置的，既要保证壳体的结构强度，避免运输或者安装过程中壳体受压变形，

　　又要给内部的功率元件留出足够的通风散热通道，毕竟这类小功率电源虽然发热总量不大，但长期在密闭柜内运行，积热会直接影响内部电容、变压器的使用寿命。输出端采用多鳍片式的接线端子结构，端子的鳍片间距做了合理控制，既保证接线时的夹持力，又能避免多线接入时出现线间短路的风险，端子旁的壳体做了内凹限位，接线时螺丝刀的操作空间足够，不会因为操作空间局促导致接线松动。内部结构的排布上，高压侧和低压侧做了明确的分隔空间，高压输入区域靠近壳体进线端，低压输出区域靠近接线端子侧，中间预留了安规要求的电气间隙，避免高低压之间出现爬电风险。壳体的冲孔直径做了统一规格，既可以阻挡外部较大的杂物进入壳体内部造成短路，又不会因为开孔过小阻碍空气对流，

　　内部的发热元件主要是整流桥、高频变压器和输出整流管，这些元件的安装位置都对应壳体开孔密集的区域，工作时产生的热量可以通过开孔快速散出，不需要额外加装散热风扇，依靠自然对流就能满足长期运行的散热需求，也避免了风扇带来的积尘、噪音和寿命短板。做三维建模的时候，壳体的折弯圆角、卡扣配合的公差都做了细节还原，上下壳体的配合面预留了合理的装配间隙，既不会因为间隙过大出现壳体松动，也不会因为公差过小导致装配时卡扣断裂。接线端子的金属件做了分层结构还原，每个接线位的压线片、螺丝孔位都和实际产品一致，做设备整体装配校验的时候，可以直接把这个模型导入整机装配体，核对安装空间、接线方向是否和周边元件干涉，不需要反复调整安装位置。在实际选型应用的时候，

　　这类1A输出的小功率电源通常用来给柜内的光电传感器、接近开关、小型信号中继模块供电，所以模型的整体宽度、高度都做了紧凑化设计，占用柜内的导轨空间很小，多台并排安装的时候也不会互相遮挡通风孔。壳体表面的喷塑厚度在建模时也做了预留，避免实际生产时因为喷塑层导致装配尺寸超差，顶部盖板的沉头螺丝孔深度做了精准控制，螺丝锁紧后不会突出盖板表面，避免柜内布线时刮伤导线绝缘层。从结构可靠性角度出发，壳体的边角都做了小圆弧过渡，没有尖锐的毛刺棱角，安装操作时不会划伤操作人员，侧面的通风孔做了向内的翻边处理，既提升了壳体的整体刚性，又能避免开孔边缘的快口割伤接线或者维护人员的手指。
