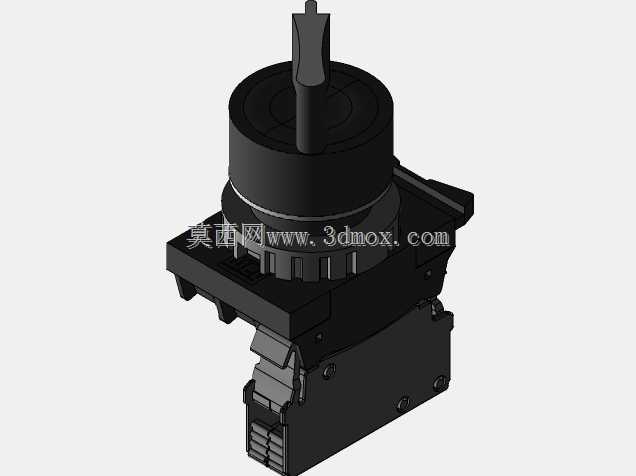

WEG型旋钮式通断转换开关结构

　　这款旋钮式转换开关主要面向工业低压配电、小型设备本地操作回路设计，常见应用场景覆盖机床操作面板、输送线本地控制盒、小型动力设备启停回路、检修电源箱就地操作单元，在轻工生产线、仓储物流设备、小型加工设备的电控系统中，这类开关承担着回路通断、档位切换的核心操作功能，相比按钮式开关，旋钮式结构自带档位保持特性，操作人员无需持续按压即可维持回路状态，更适合需要长期保持通断状态的控制场景，比如设备主电源的本地分合、手动/自动模式的切换锁定。从结构设计来看，这款开关采用面板嵌入式安装结构，头部操作旋钮为一字型手柄，表面做了防滑棱面处理，操作人员佩戴劳保手套也能顺利完成旋转操作，旋钮的旋转阻尼经过调校，档位切换时有清晰的到位反馈，

　　避免操作时出现档位虚接的问题。头部安装基座采用标准圆形安装卡位，适配行业通用的面板开孔尺寸，安装时从面板正面插入，后部通过卡扣式锁紧圈固定，无需额外螺丝紧固，能大幅提升面板装配的效率，安装后头部与面板贴合紧密，防护等级可满足常规工业车间的防尘防溅要求，适配多数无强腐蚀、无高浓度粉尘的工业现场环境。开关的中部为接触组基座，采用模块化堆叠结构，可根据实际回路需求扩展触点数量，本次建模的结构为两档位通断配置，对应常开常闭触点组合，触点部分采用银合金触头材料，接触电阻低，可承载常规控制回路的额定电流，触头支持件带有自清洁结构，旋钮旋转时动触头与静触头的摩擦动作可刮除表面氧化层，长期使用也能保持稳定的接触性能，避免接触不良导致的回路故障。

　　下部为接线端子单元，采用螺丝压紧式接线结构，端子带有防松垫圈，适配多股软线与单股硬线的压接需求，接线位带有清晰的标识刻印，方便装配人员快速对应回路图纸接线，端子之间设置了绝缘隔弧壁，分断操作时产生的电弧不会在极间飞弧，可避免相间短路的风险。建模过程中严格还原了实物的装配间隙与配合公差，旋钮与基座的转动配合间隙控制在合理范围，既保证转动顺畅无卡滞，又不会出现晃动量过大的问题，安装卡位的尺寸完全匹配行业通用规范，可直接导入面板装配模型做干涉检查，卡扣结构的形变预留量也做了还原，模拟装配时可验证安装锁紧的可靠性。在设备选型适配时，这类开关的安装深度需要提前匹配控制盒的内部空间，这款模型完整还原了从面板表面到接线端子尾部的全部尺寸，

　　结构设计人员可直接将模型导入电控箱装配体，核对后部接线空间与走线折弯半径，避免出现安装后端子与箱内其他元件干涉、接线操作空间不足的问题。开关的操作扭矩设计符合人机工程要求，旋转操作的力度适中，既不会因为过松导致误碰切换档位，也不会因为力度过大造成操作疲劳，档位的旋转角度有明确的机械限位，不会出现过转损坏内部结构的问题。从实际使用的可靠性角度，这款开关的内部结构采用了耐温工程塑料作为基座材料，可承受电控箱内的常规工作温升，金属部件均做了防锈处理，在潮湿的车间环境中也不会出现锈蚀卡滞的问题，触点部分的分断能力可满足常规控制回路的负载要求，可直接用于小功率电机的直接启停控制，也可作为接触器、继电器的回路控制开关使用。建模时对内部的传动结构也做了完整还原，旋钮转动时带动凸轮结构推动触点支持件动作，凸轮的轮廓曲线直接决定了触点的分合时序，模型中完整保留了凸轮的型面特征，可供设计人员参考同类开关的传动结构设计，优化自有产品的凸轮曲线，提升触点分合的速度与可靠性。
