紧凑型直联式蠕动泵三维结构设计

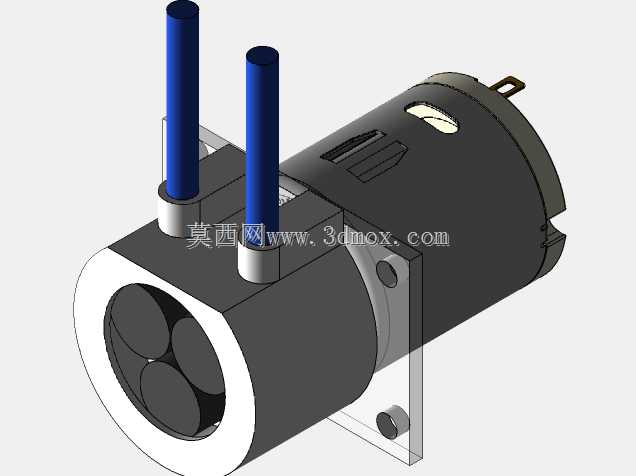

　　这款蠕动泵的结构设计，最初是针对实验室小流量试剂输送、小型水处理装置药剂投加这类对流体洁净度有要求的场景做的适配，核心思路是让输送流体只和泵管内壁接触，完全规避泵体金属部件对输送介质的污染，同时省去常规离心泵、柱塞泵需要做的轴封、过流部件防腐处理环节，在输送腐蚀性试剂、高粘度流体、含软性颗粒的流体时，不会出现叶轮卡滞、密封泄漏的问题。从结构布局来看，驱动端采用直联式设计，将驱动电机的输出轴直接和泵头的转子组件连接，省去了中间联轴器、减速齿轮组的传动环节，既压缩了整体轴向尺寸，也减少了传动环节的功率损耗和故障点，整个泵体的安装固定依托电机侧的L型安装支架实现，支架上预留的两个通孔适配常规M5规格的安装螺栓，

　　安装时可以直接固定在设备面板或者安装基板上，不需要额外做定制转接支架。泵头部分的转子采用三滚轮对称布置结构，三个滚轮沿转子圆周120度均匀分布，滚轮外圈采用光滑的工程塑料材质，工作时滚轮沿泵管外壁做圆周滚动，交替挤压和释放泵管，在泵管内部形成连续的负压来吸入流体，再通过滚轮的推挤将流体稳定输出，这种三滚轮结构相比双滚轮结构，输出的流体脉动更小，流量稳定性更高，相比四滚轮结构，对泵管的挤压频次更低，能有效延长泵管的使用寿命。进出液接口采用直立式硬管接头设计，两个接头平行布置在泵头的上端面，接头外径适配常规的内径6mm柔性软管，安装时直接将输送管路套在接头上，用管箍卡紧即可完成管路连接，不需要做复杂的螺纹密封处理，

　　接头根部和泵头壳体做了加强筋过渡，能避免管路拉扯时出现接头断裂的问题。泵头的前端面设置了环形的泵管压盖，压盖和泵头壳体之间预留了刚好容纳泵管的环形间隙，压盖通过侧面的紧定螺钉固定，更换泵管时只需要拧松紧定螺钉，取下压盖就可以将旧泵管抽出，装入新泵管后复位压盖即可完成维护，整个更换过程不需要拆解整个泵头，日常维护效率很高。从安装边界来看，整个泵体的最大径向尺寸集中在电机外壳部分，泵头部分的外径比电机外径小15mm左右，安装时不需要在安装面板上预留过大的避让空间，两个进出液接头的中心距为22mm，管路布置时不会出现管路弯折干涉的问题，电机尾部的接线端子采用插片式结构，接线时直接将供电线路的端子插在插片上即可，不需要做焊接处理，

　　电气接线的操作门槛很低。在实际选型适配时，这款泵的流量调节可以通过调整电机的供电电压实现转速调节，进而调整输出流量，适合需要小范围流量调节的流体输送场景，比如小型实验装置的试剂定量输送、净水设备的阻垢剂投加、小型灌装设备的流体计量输出，因为流体全程不接触泵体金属部件，在输送医用试剂、食品级流体时，只需要更换对应材质的泵管就可以满足卫生要求，不需要对泵体本身做消毒或者防腐处理。设计过程中特意将滚轮的挤压行程做了优化，滚轮挤压泵管时刚好将泵管内壁完全压合，既保证足够的真空度来吸入流体，又不会因为挤压量过大导致泵管过度变形出现过早疲劳开裂的问题，泵头壳体和电机的连接采用止口定位方式，保证转子和电机轴的同轴度控制在0.1mm以内，避免转子转动时出现偏磨，导致泵管局部磨损过快或者流量不稳定的问题。
