桶用比例混合加注流体输送装置

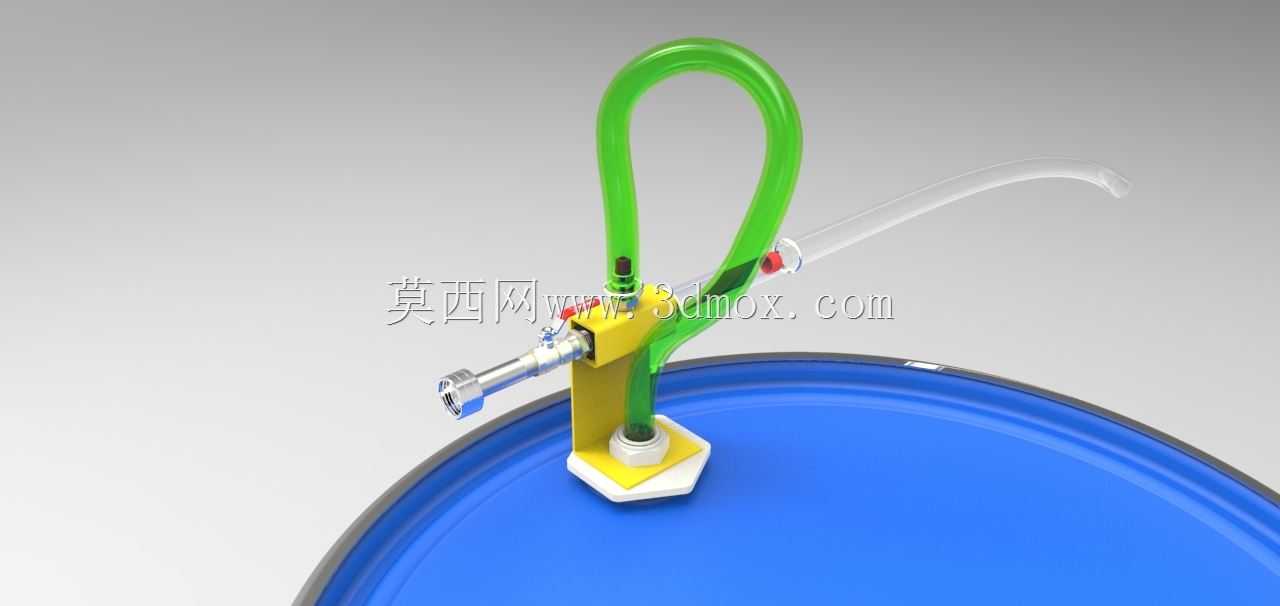

　　这套装置主要适配标准工业圆桶的取液混合作业场景，在小型化工配料、车间切削液配比、车用尿素加注稀释、商用清洁药剂调配这类需要精准控制两种流体混合比例的工位上十分常见，无需额外搭建复杂的管路混合系统，直接安装在原料桶桶口即可完成取液、比例混合、输出的全流程作业，能大幅降低小批量多频次配液的操作复杂度。从结构设计来看，装置核心的安装基座采用六角法兰式结构，底部嵌套密封胶圈，刚好适配工业原料桶通用的2英寸桶口螺纹，拧紧后可实现与桶口的密封连接，避免桶内流体挥发或洒落，基座的六角结构也方便操作人员使用普通扳手完成紧固，不需要定制专用安装工具。基座上方集成了两路流体接入通道，一路为插入桶内的绿色柔性虹吸管，管路采用耐溶剂腐蚀的高分子材质，

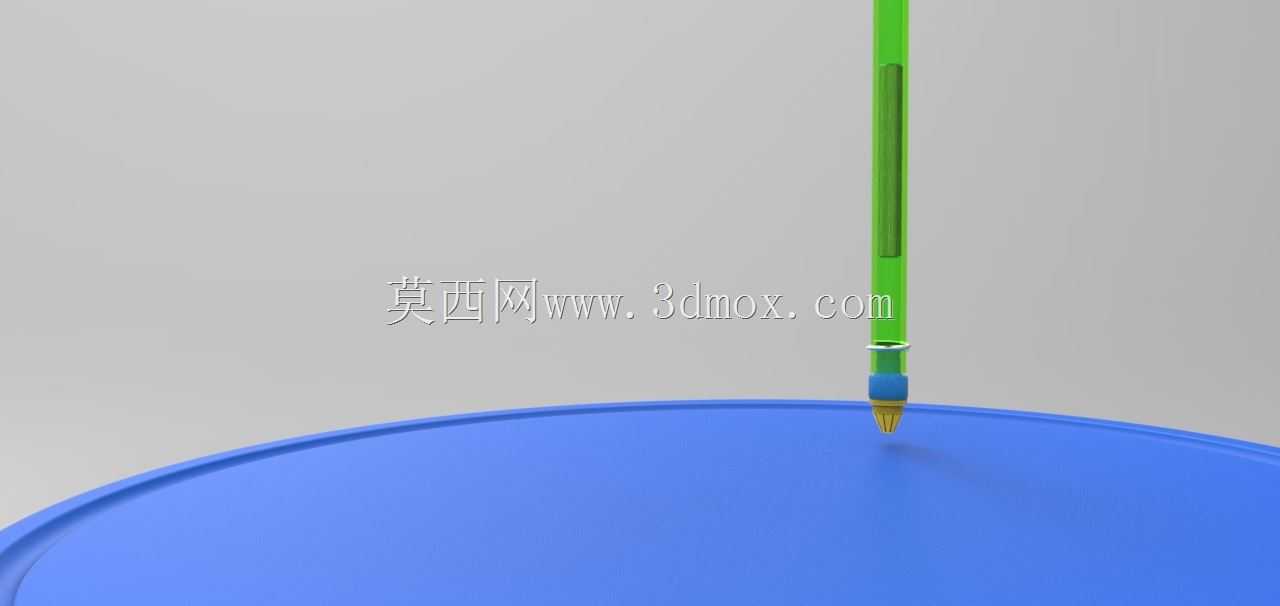

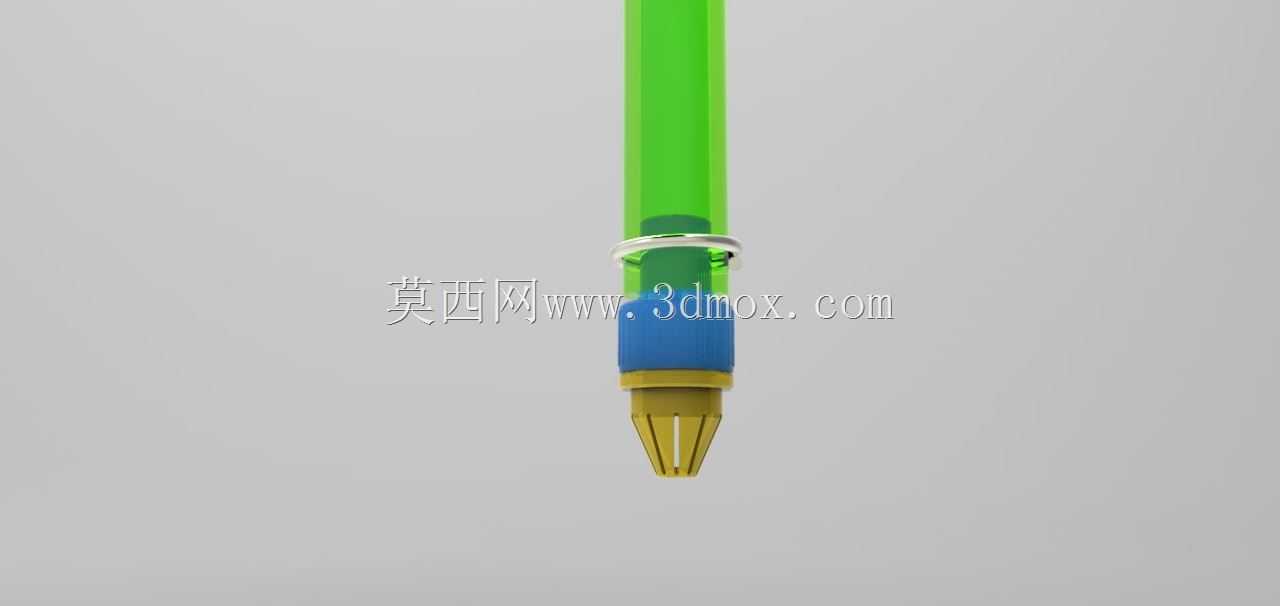

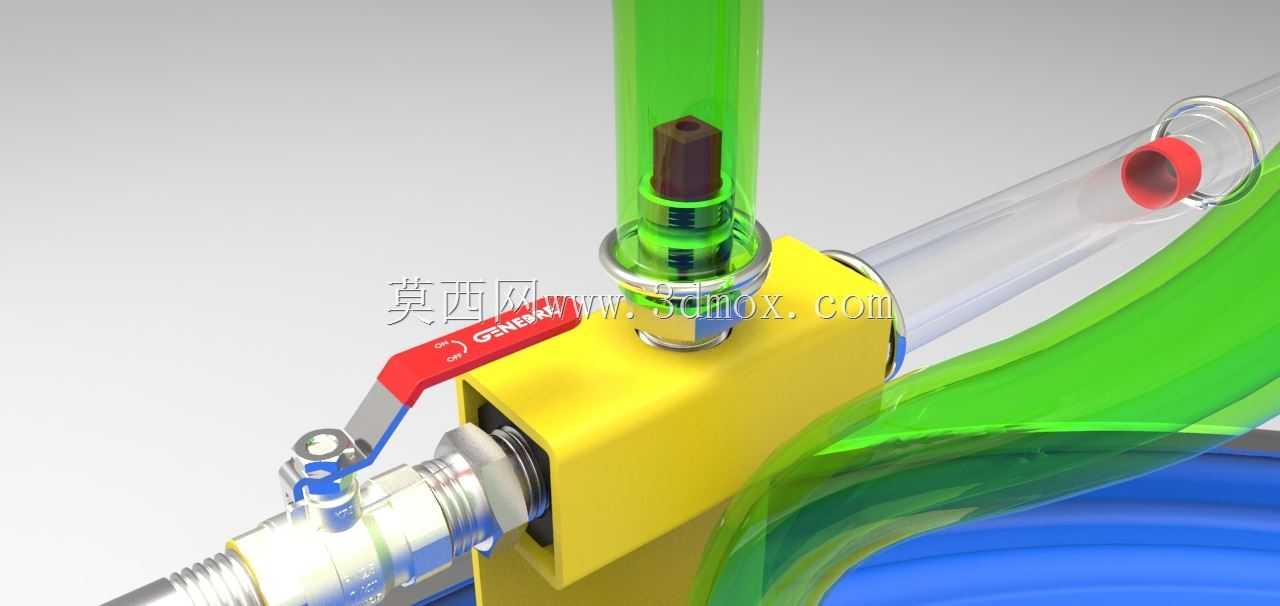

　　可耐受常见的酸碱类化工流体，管身的弯曲弧度经过适配，插入桶内后可自然延伸至桶底边缘位置，保证桶内残液能够被充分抽取，减少原料浪费；另一路为透明硬质侧出管路，用于接入第二路流体或者作为混合后的流体输出端，管路上设置的红色限位标记点，可帮助操作人员快速确认管路插接到位深度，避免工作过程中管路脱落引发流体泄漏。装置的混合核心集成在基座内部，采用文丘里式比例混合结构，当一路流体以一定流速通过混合腔时，会在腔内形成负压自动抽取另一路流体，按照预设的固定比例完成两股流体的均匀混合，不需要额外配备计量泵或者流量调节阀，结构简单可靠，故障率极低，混合比例的精度由内部流道的加工尺寸保证，常规工况下比例误差可控制在5%以内，

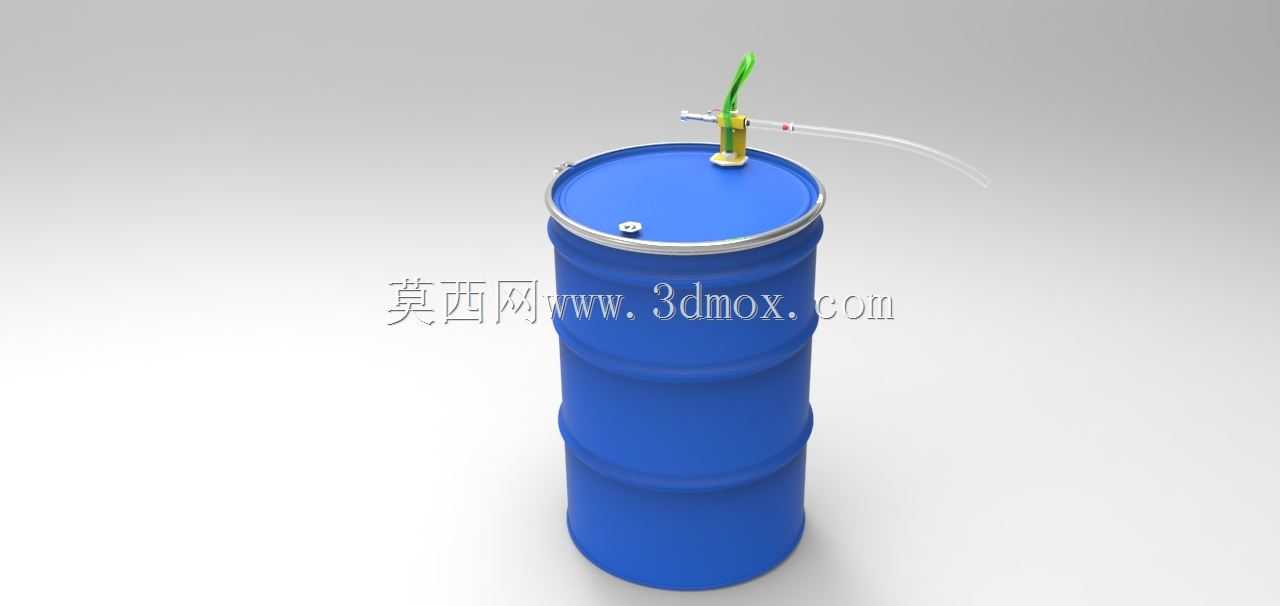

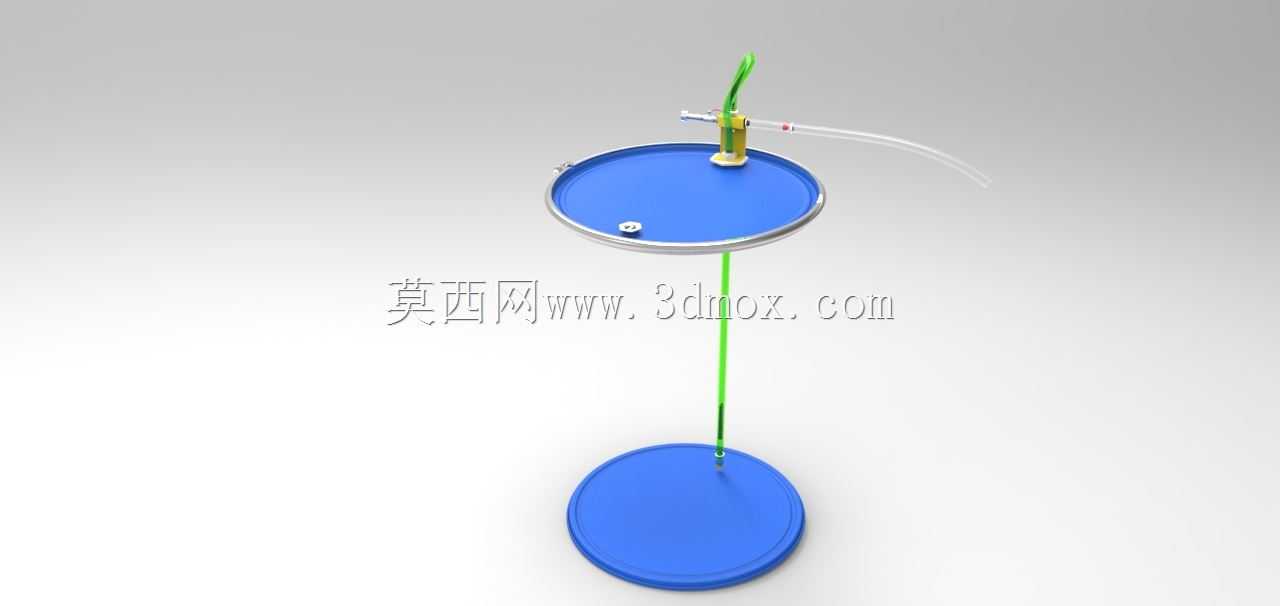

　　能够满足绝大多数工业非高精度配液的需求。在安装边界方面，装置整体安装后突出桶口的高度约为180mm，侧出管路的水平伸出长度约为120mm，绿色虹吸管的总长度适配200L标准工业圆桶的内部深度，插入后不会与桶底发生硬接触，也不会因为管路过长在桶内发生弯折堵管。侧出管路的末端为通用外螺纹接头，可直接对接常规的流体输送软管或者加注枪，不需要额外制作转接头。在实际使用过程中，操作人员只需要将装置紧固在装有主剂的原料桶口，将第二路流体接入对应接口，或者根据作业需求调整管路连接方式，即可通过虹吸或者外接压力源的方式完成混合流体的输出，不需要额外进行复杂的参数调试。装置的所有与流体接触的部件均采用耐腐材质，可适配水性、弱酸碱、

　　油性等多种常见工业流体，金属接头部分采用不锈钢材质，长期使用不会出现锈蚀污染流体的问题。从建模细节来看，所有管路的弯曲半径都符合实际管材的最小弯曲半径要求，不会出现设计上无法加工的死弯结构，密封槽的尺寸公差按照常规橡胶密封圈的压缩量要求设计，保证安装后密封可靠，各部件的连接位置都预留了足够的扳手操作空间，实际装配时不会出现工具无法就位的问题。这类装置在车间现场的使用频率很高，相比传统的人工量取配比再搅拌的作业方式，能够大幅提升配液效率，同时减少人工配比过程中的原料泼洒、比例误差大等问题，结构紧凑不需要占用额外的安装空间，用完后可以直接随原料桶存储，不需要单独拆解收纳，非常适合移动作业或者多工位轮换使用的场景。
