2.54mm间距双排直插排母连接器模型

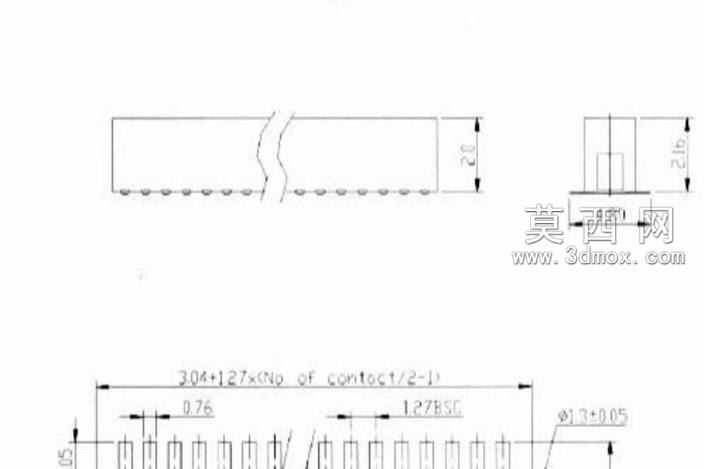

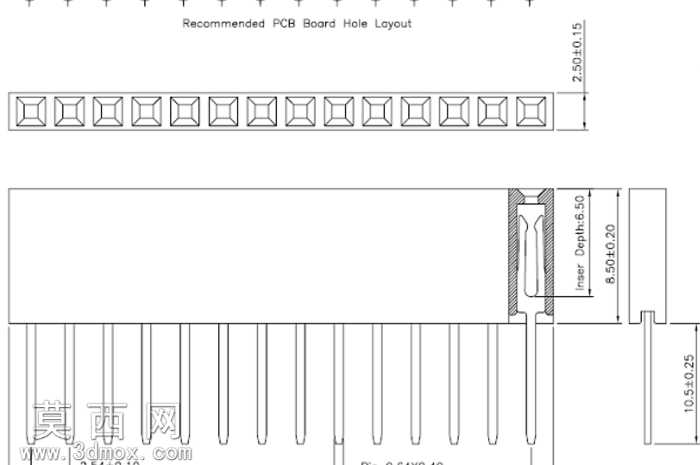

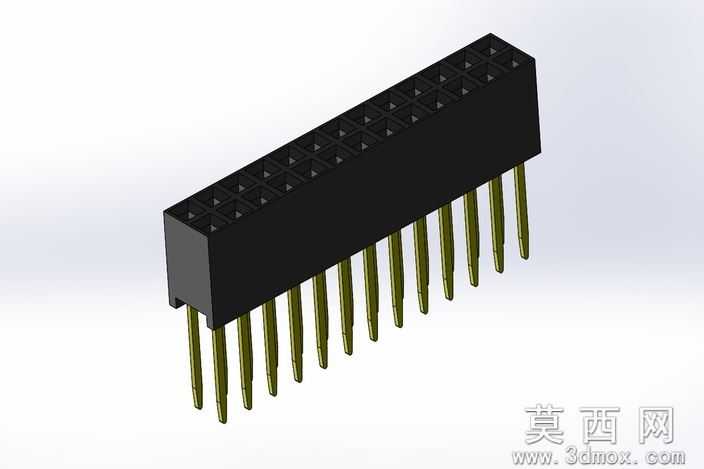

本模型为2.54mm间距双排直插排母连接器，建模过程严格遵循电子接插件行业通用尺寸规范，首先以基准面定位排母整体外形轮廓，先绘制绝缘基座的截面草图，通过拉伸命令生成黑色塑胶主体的基础实体，再对基座顶面的插孔阵列进行特征排布，按照13Pin列、22Pin行的阵列参数，以2.54mm标准间距逐个生成插孔的切除特征，保证每个插孔的位置公差符合常规接插件的装配要求。针对插针部分，先绘制单根方针的截面轮廓，通过拉伸生成单根插针实体，插针尾部做渐变收窄处理以适配PCB板插装需求，再按照双排等距的阵列规则生成全部插针，将插针与塑胶基座进行装配配合，模拟真实生产中插针压入基座的过盈配合状态。材质渲染阶段，塑胶基座部分赋予哑光黑色工程塑料材质，调整材质粗糙度参数还原PA9T塑胶的磨砂质感，插针部分赋予黄铜镀金材质，调整金属反射率与粗糙度参数，还原镀金插针的金属光泽与细微的表面拉丝质感。结构设计上还原了排母的核心特征，塑胶基座侧面做微小的定位凸台设计，方便生产过程中的组装定位，插针与基座的结合位置做限位台阶，保证插针压入后不会出现松动脱落的情况，插孔内部做弹性接触结构的简化示意，还原排母与公针对插时的接触配合逻辑。建模过程中对所有特征做参数化关联，调整间距参数、针数参数即可快速衍生不同规格的排母模型，整体模型无多余碎面，特征层级清晰，装配关系明确，可用于电子电路组装演示、PCB配套结构验证、接插件选型展示等场景，模型的尺寸比例完全参照实物测绘参数，能够直观展现该款排母的外形结构与装配特性。
