带法兰双通斜接金属管道结构设计

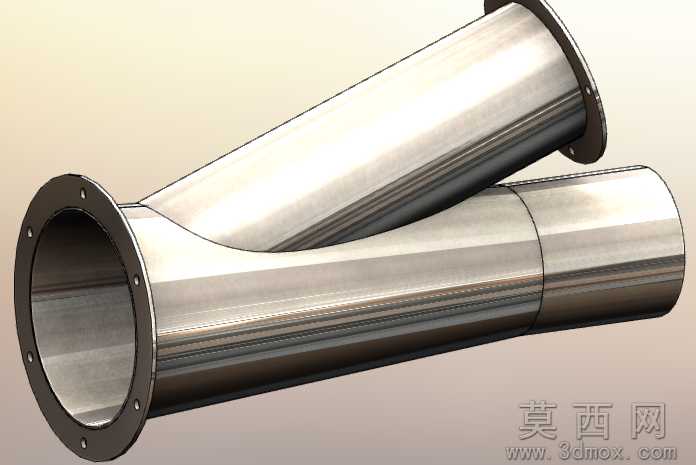

该作品为带法兰连接结构的双通斜接金属管道三维建模设计，整体采用等径圆柱管身斜向交汇的结构形式，建模阶段首先通过草图绘制确定两根管道的交汇角度、管径参数以及法兰盘的安装基准面，利用三维软件的拉伸、放样、布尔合并等命令完成管身一体成型，避免拼接结构带来的尺寸误差。管身两端分别设置带均匀螺栓孔的圆形法兰盘，建模时严格按照法兰连接的通用标准排布螺栓孔位，保证孔位间距、孔径与法兰厚度的参数匹配实际安装需求，同时对管身与法兰的衔接位置做圆角过渡处理，消除应力集中的结构隐患。材质渲染阶段选用抛光不锈钢材质，调整金属粗糙度、反射率参数模拟真实金属管道的哑光金属质感，管身内壁也同步赋予对应金属材质，还原管道通透的内部结构特征，法兰盘表面做细微的纹理处理，区分与管身的加工工艺差异。结构设计上充分考虑管路分流转向的使用需求，斜接角度经过流体走向模拟优化，既保证管路转向时的流体通畅性，也兼顾整体结构的力学强度，管身壁厚参数按照常规承压管道的标准设置，可满足常规低压流体输送的使用场景。建模过程中对所有配合面做公差预留处理，法兰端面的平面度、管身的同轴度都在建模参数中做对应约束，确保模型导出后可直接用于工程出图、装配模拟以及后续的加工生产参考，整体模型结构完整无破面，各部件参数可编辑调整，方便根据实际使用需求修改管径、角度、法兰规格等参数。
