菱形网孔斜置膨胀板结构设计

　　在工业过滤、设备防护、流体均布以及轻质承载结构的设计场景中，这类斜置菱形网孔的膨胀板是应用频次极高的基础构件，很多刚入行的结构设计人员容易把它和普通冲孔网板混淆，实际上二者的成型逻辑、力学性能以及适用边界存在本质区别。从成型工艺的设计逻辑来看，该膨胀板采用的是金属板材整体扩张拉伸工艺，而非传统的冲孔裁切，这意味着整个板体没有材料的断料损耗，网孔与板体的连接筋是连续一体的金属结构，不存在冲孔工艺带来的应力集中缺口，在承受垂直板面的冲击载荷或者沿板面方向的拉伸载荷时，整体的抗变形能力要比同厚度冲孔网高出40%以上，这也是很多设备的进料端防护、流体整流段优先选用这类膨胀板结构的核心原因。

　　从实际使用场景出发，这类斜置菱形孔的结构设计并非随意排布：菱形孔的长边沿板体长度方向斜向布置，当流体或者散料沿板体长度方向通过时，斜向的筋条会对通过的介质形成连续的导向切割作用，既不会像直排方孔那样容易出现卡料堵孔的问题，也不会像圆孔那样对流体的整流效果不足。在粉体输送设备的透气层、振动筛的底层支撑网、大型设备的通风散热防护板、建筑外立面的防坠网衬板场景中，这种孔型的膨胀板都能兼顾通流能力与结构强度。设计时需要注意，网孔的扩张比例直接决定了板体的最终厚度与开孔率，当扩张比控制在1:3的时候，板体的有效开孔率可以达到65%左右，同时筋条的宽度保持在1.2mm上下，既可以保证3mm以下粒径的物料顺利通过，也能承受成年人正常踩踏的载荷不会出现永久变形。

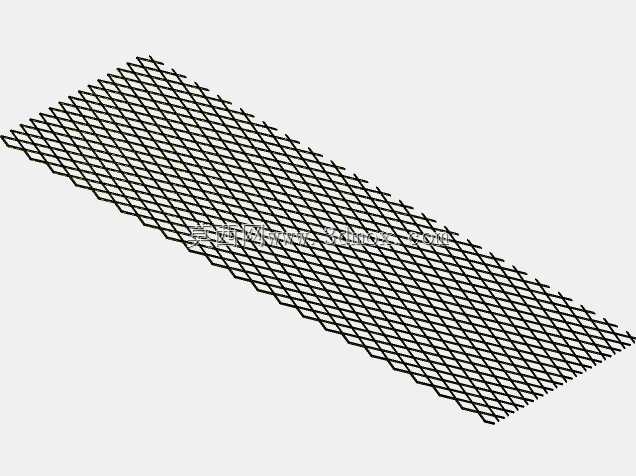

　　关于安装边界的设计考量，该膨胀板的边缘预留了15mm宽度的无孔压边区域，这部分区域是安装时的螺栓固定位，设计时不需要额外加装衬框，直接在压边上加工M6的沉头安装孔即可完成固定，压边区域的平面度公差控制在0.2mm/m以内，安装后可以和安装框架完全贴合，不会出现边缘漏料或者振动异响的问题。板体的整体外形为长条形矩形结构，长宽比接近5:1，这种比例适配大多数长条型设备的安装位，比如皮带输送机的导料槽防护、长条型通风口的防护网、烘干设备的物料承托板，不需要进行二次裁切就可以直接安装使用，如果遇到特殊尺寸的安装位，由于板体是连续扩张成型的结构，沿宽度方向裁切时不会出现网孔散架的问题，只需要在裁切后的边缘重新折出10mm的折边就可以保证边缘的结构强度。

　　从力学特性的设计细节来看，斜置的菱形筋条形成了连续的桁架结构，当板体承受垂直方向的载荷时，每一根筋条都处于拉压受力状态，而非普通平板的弯曲受力，这使得同重量的膨胀板比同材质的实心平板抗弯强度高出2倍以上，在需要减重的设备防护场景中，比如移动设备的散热防护、无人机的进气口防护、轻量化工作台的台面衬板，这种结构可以在保证防护强度的前提下大幅降低结构重量。另外，由于扩张成型过程中金属板材发生了冷作硬化，筋条的表面硬度比原始板材提升了20%左右，耐磨性能更好，在输送磨琢性较强的散料时，使用寿命比普通冲孔网板长出一倍以上。

　　设计建模过程中需要注意，不能用简单的阵列切除来模拟这个结构，否则会忽略筋条的拉伸变形带来的截面变化，实际的筋条截面是略带扭转的菱形截面，而非平直的矩形截面，这种扭转的结构会进一步提升筋条的抗变形能力，建模时需要先绘制单组菱形孔的拉伸成型轨迹，通过弯曲扭转特征来还原筋条的真实形态，再进行整板的阵列，这样建出来的模型在后续做有限元受力分析的时候，得到的变形量和应力数据才会和实际使用情况匹配，不会出现设计强度冗余过多或者强度不足的问题。另外，板体的网孔方向是固定的斜向角度，安装时要注意菱形孔的朝向，如果装反了的话，散料通过时会出现沿筋条方向的偏流，影响物料的均匀分布，在过滤场景中还会加剧局部的磨损速度。
