手动杠杆式型材切断作业台结构设计

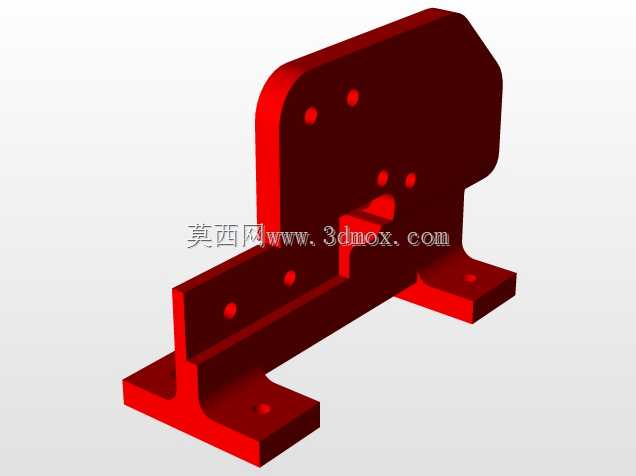

　　在五金维修、小型加工工坊、线束与薄型材加工场景中，这类手动杠杆式切断台是非常常见的工位作业器具，它不需要外接动力源，完全依靠人力通过杠杆增力完成剪切动作，对于小批量、多频次的现场切断作业来说，比大型电动切断设备更灵活，部署成本也更低。从结构设计逻辑来看，整个设备以底部的安装底座作为承载基础，底座上预留的两个安装孔位，是用来将整个台体固定在木质或者钢制工作台面上的，安装时需要保证底座与工作台面完全贴合，避免作业过程中出现晃动，影响剪切精度甚至带来安全隐患，底座的横向安装孔距控制在常规台钳的适配范围内，不需要对现有工作台做额外改造就能完成固定。核心的剪切执行部分采用了叠式刀座设计，动刀与定刀的配合间隙控制在0.02到0.05毫米之间，

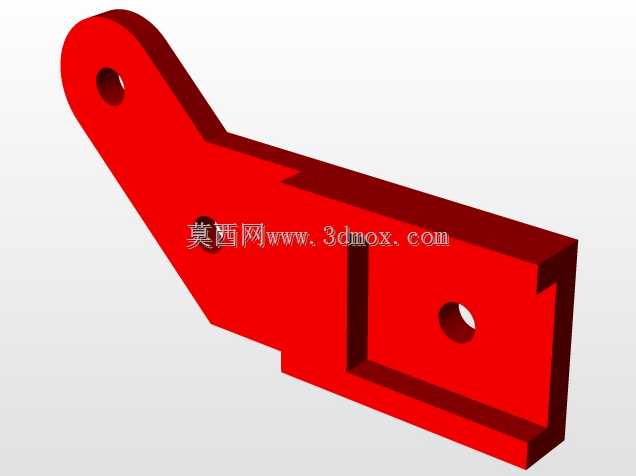

　　间隙过大会导致剪切面出现毛刺、翻边，间隙过小则会在杠杆下压过程中出现刀面剐蹭，增大操作阻力，刀座部分采用下沉式安装，定刀通过内六角螺栓固定在底座的刀架槽内，磨损后可以快速拆卸更换，不需要拆解整个杠杆机构，降低了日常维护的难度。杠杆操作臂采用了长力臂设计，力臂长度与剪切力的增力比经过匹配计算，普通成年操作人员施加在手柄末端的力经过杠杆放大后，在刀口位置可以输出足够切断薄钢板、铝排、塑料型材以及小直径金属线材的剪切力，操作臂的末端没有额外做包胶处理，是考虑到车间作业环境下油污、铁屑较多，光滑的金属表面更容易清理，不会出现包胶层破损后积留杂物的问题。整个设备的回转铰接部分采用了销轴加耐磨衬套的结构，铰接位置的配合公差选择过渡配合，

　　既保证杠杆转动时没有明显的旷量，也不会因为配合过紧导致操作卡滞，衬套选用自润滑材质，日常使用中不需要频繁加注润滑油，减少了维护工作量。从安装边界尺寸来看，整个台体固定后，操作臂向上抬起至最高位置时的总高度控制在1.2米以内，不会遮挡操作人员的视线，横向占用的工作台面宽度不超过30厘米，不会过多占用工位的操作空间，刀口位置距离工作台面的高度设置在12厘米左右，操作人员在站立或者坐姿作业时，都可以自然发力下压操作臂，不需要刻意抬臂或者弯腰，长时间作业也不容易产生疲劳。在实际使用场景中，这类切断台常被布置在钣金维修工位、电气装配工位、五金样品加工工位，用来剪切薄铜排、扎带、小型铝型材、细钢筋等工件，相比手持式斜口钳，它的刀口长度更长，

　　可以剪切宽度更大的型材，而且剪切过程中工件被定刀座上的压板压住，不会出现工件翘起移位的问题，剪切面的平整度远高于手持式剪切工具。设计过程中特意将刀座的进料口做了开放式设计，没有设置封闭的进料防护罩，是考虑到手动作业时需要操作人员手动对齐工件的剪切位置，开放式结构可以更直观地看到刀口与工件划线的对齐位置，保证剪切尺寸的精度，同时在刀座侧面设置了挡料定位块的安装螺孔，用户可以根据自身作业需求加装可调定位挡块，实现定长工件的快速批量剪切，不需要每次都划线对齐。整个设备的结构没有复杂的传动部件，所有零件都采用常见的机加工工艺制作，底座与杠杆臂采用钢板焊接后打磨喷漆处理，焊接位置做了应力释放处理，避免长期受力后出现焊接变形，导致刀座错位影响剪切精度。在受力校核方面，重点对杠杆臂的抗弯强度、铰接销轴的抗剪强度、底座安装位置的抗拉强度做了验算，保证在最大剪切力作用下，所有结构件的变形量都在允许范围内，不会出现结构失效的问题。
