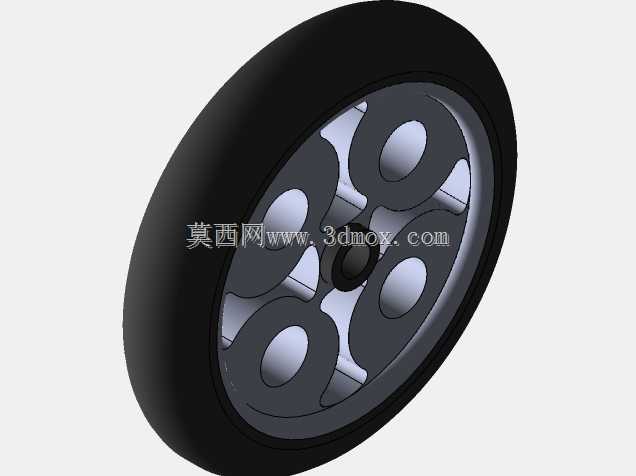

镂空辐条式橡胶包边行走滚轮结构设计

　　这款行走滚轮的设计，最初是针对轻型移动载具、小型巡检设备以及室内输送线的从动行走需求开发的，在实际应用场景中，这类滚轮常被用在AGV辅助从动轮、小型工具车行走端、实验室移动设备支撑轮、商超展示架移动底座等位置，需要兼顾行走静音性、转动轻量化以及长期使用的结构可靠性，避免硬轮接触地面产生的噪音与漆面磨损问题。从结构设计思路来看，滚轮采用分体式组合结构，外层为橡胶材质轮缘，直接与地面或行走轨道接触，橡胶层的厚度经过反复校核，既保证足够的缓冲形变空间，在经过微小地面凸起、接缝时能通过自身形变吸收震动，避免刚性接触带来的轮体跳动，同时也控制橡胶层厚度不会过大，防止长期受压后产生不可逆的塑性形变，导致轮体失圆影响行走平顺性。

　　内层的轮辐部分采用镂空式六辐结构，这种设计并非单纯为了外观造型，更多是从减重与应力分散的角度出发：六组辐条均匀分布在轮毂与轮缘连接区域，每道辐条都做了圆弧过渡处理，避免直角结构带来的应力集中问题，在轮体承受径向载荷时，载荷能通过辐条均匀传递到中心安装孔位置，不会出现局部应力过大导致的辐条断裂问题；同时镂空结构大幅减少了轮辐部分的材料用量，降低整体转动惯量，让滚轮启动与转动时的阻力更小，对于小型动力驱动的设备来说，能有效降低驱动端的功率损耗。中心的安装孔为通孔设计，孔位的尺寸公差按照基孔制配合要求设定，能适配常规的销轴类安装轴，安装时可以搭配标准轴承使用，孔位周边做了加厚凸台处理，提升安装位置的结构强度，

　　避免轴孔位置长期受交变载荷出现磨损扩孔的问题。轮辐上的六个椭圆形镂空孔，除了减重作用外，也能在轮体注塑成型时减少材料收缩不均带来的形变问题，同时在日常维护时，可以通过这些镂空孔方便地观察内部轴承的磨损情况、加注润滑脂，不需要完全拆卸轮体就能完成基础维护操作。从安装边界来看，轮体的宽度与直径比例经过优化，在保证足够接地面积、降低接地比压避免压伤软质地面（比如环氧地坪、PVC地板）的同时，不会因为轮宽过大增加转向时的摩擦阻力，轮体的轴向端面没有突出的结构，安装时两侧的固定挡圈可以直接贴合轮毂端面，不需要额外预留避让空间，适配多数常规的轮架安装尺寸。在实际使用中，外层橡胶轮缘与内层硬质轮辐的结合面做了滚花咬合结构，

　　橡胶层注塑时直接包裹在轮辐外圈的滚花结构上，避免长期行走后橡胶层与内层轮辐出现脱层、相对滑动的问题，相比粘接式的包胶轮，这种结构的结合强度更高，能承受更大的扭矩传递，即使作为主动轮使用也不会出现胶层打滑的情况。针对不同的使用场景，这款滚轮的结构也预留了调整空间，比如需要防静电的使用场景，可以在橡胶配方中添加抗静电成分，不需要改动整体结构就能满足电子车间、易燃易爆场所的使用要求；如果是在有腐蚀性介质的环境使用，内层轮辐可以更换为尼龙或者不锈钢材质，外层橡胶更换为耐油耐腐的丁腈橡胶，整体安装尺寸完全通用，不需要调整配套的轮架与安装轴尺寸。在建模过程中，轮辐的曲面过渡做了连续曲率处理，所有的棱边都做了圆角倒角，既避免加工时出现锐边划伤操作人员的问题，也能让注塑成型时的材料流动更顺畅，减少填充不足、气泡等成型缺陷，橡胶轮缘的外表面做了细微的磨砂纹理处理，提升与地面的摩擦力，在光滑地面行走时不会出现打滑问题，同时纹理不会过深，避免卡入细小杂物导致轮体转动卡滞。
