M28x1.5规格开槽锁紧圆螺母结构

　　在各类需要轴向定位、螺纹防松的机械装配场景里，这类细牙开槽圆螺母的应用覆盖了从常规传动部件到精密检测组件的诸多环节，比如在传感器安装支座、精密轴系端部定位、轴承内圈轴向锁紧的工位上，都能看到这类零件的身影。不同于普通粗牙六角螺母，这款M28x1.5规格的螺母采用细牙螺纹设计，螺距1.5毫米的细牙螺纹本身具备更小的导程，在承受轴向载荷时螺纹牙的受力分布更均匀，自锁性能相比同公称直径的粗牙螺纹更优异，适合在有小幅振动、需要精准调整轴向间隙的装配场景下使用，比如在转速不超过3000转每分的传动轴端部，搭配止动垫圈使用时，能有效避免轴上零件在设备运行过程中出现轴向窜动，保障传动精度的稳定性。

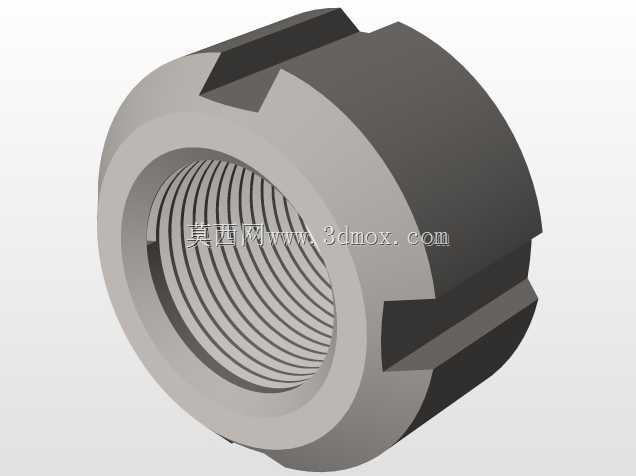

　　从结构设计来看，螺母本体采用圆柱形外形，外圆上均匀分布四个对称的开槽，这些槽口并非随意设置，其宽度与深度匹配对应规格的钩形扳手尺寸，装配时可以将钩形扳手的卡爪嵌入槽内施加扭矩，相比普通六角螺母，圆柱形外圆在安装空间受限的场景下更具优势——比如当螺母安装位置的径向空间不足，无法容纳六角螺母的对边尺寸时，圆柱外形的螺母可以在更小的径向空间内完成装配，同时四个对称槽口允许操作人员从多个角度施加扳手扭矩，降低狭小空间内的装配难度。螺母的内螺纹为M28x1.5的公制细牙螺纹，螺纹公差带选用6H级，适配同规格的外螺纹轴件，螺纹牙型经过合理的倒角处理，装配起始端的导向锥面可以避免螺纹对接时出现错牙、刮伤螺纹表面的问题，减少装配过程中螺纹副的损伤概率。

　　从安装边界尺寸来看，这款螺母的公称直径适配28毫米的外螺纹轴，螺母的外圆直径、总厚度都经过标准化匹配，对应的安装沉孔尺寸需要预留足够的径向间隙，一般来说沉孔直径要比螺母外圆大0.5到1毫米，轴向安装空间需要预留出螺母厚度加上扳手操作的最小空间，避免装配时扳手与周边零件发生干涉。在实际选型应用中，这类螺母常和止动垫圈配合使用，装配时将止动垫圈的内舌嵌入轴上的键槽内，待螺母拧紧到规定扭矩后，将止动垫圈的外舌掰入螺母的开槽内，通过机械锁止的方式彻底杜绝螺母在振动工况下出现回转松脱的问题，这种机械防松的方式相比单纯依靠螺纹自锁、弹簧垫圈防松的可靠性更高，适合在对防松要求较高的设备部位使用，比如精密传感器的安装定位、机床主轴轴承的锁紧、小型减速机输入输出轴的轴向固定等场景。

　　设计这类零件的三维模型时，需要重点关注几个关键尺寸的精度控制：首先是内螺纹的中径尺寸，这直接决定了螺纹副的配合松紧度，过松会导致锁紧后存在间隙，过紧则会出现装配卡滞甚至螺纹咬死的问题；其次是外圆上开槽的位置度，四个槽需要相对于螺母轴线均匀分布，否则会导致钩形扳手受力不均，拧紧时出现打滑甚至损坏槽口的问题；另外螺母两端的端面需要保证与内螺纹轴线的垂直度，否则拧紧后螺母端面与被压紧零件的接触面会出现偏斜，导致轴向压紧力分布不均，长期运行后容易出现局部应力集中，影响被固定零件的定位精度。在建模过程中，螺纹部分可以采用装饰螺纹线简化表达，也可以根据实际加工需求绘制精确的螺纹牙型，用于后续的干涉检查与装配模拟，开槽部分的倒角处理也需要还原实际加工工艺，避免模型出现尖锐棱边，与实际生产的零件状态保持一致，方便后续导出工程图用于加工生产。

　　在实际设备维护场景中，这类细牙圆螺母的拆装也需要注意操作规范，不能使用普通凿子、锤子敲击槽口来拧紧或拆卸，否则会导致槽口变形、螺母外圆损伤，后续拆装难度会大幅提升，必须使用匹配规格的钩形扳手，均匀施加扭矩，按照规定的扭矩值拧紧，避免扭矩过大导致螺纹滑牙或者螺母开裂。对于应用在传感器安装部位的这类螺母，还需要注意螺母的材质选择，一般采用中碳钢经过调质处理，保证足够的强度与韧性，部分有防腐蚀需求的场景也会选用不锈钢材质，避免长期在潮湿环境下出现锈蚀，导致螺纹副锈死无法拆卸。
