贡戈敲击式振动演示装置结构设计

　　在高校物理实验教学、传感器振动特性验证、小型声学演示场景中，这类带敲击结构的贡戈装置是很常用的演示载体，很多做振动传感器标定、声学响应测试的实验室都会自行搭建类似结构，用来获取稳定的受迫振动信号源。从结构设计逻辑来看，整个装置采用框架式落地支撑结构，底部设置四个向外延伸的支撑脚，支撑脚采用矩形截面型材制作，向外延伸的长度经过重心校核，确保敲击过程中整个架体不会出现侧翻或者滑移，支撑脚与地面的接触端面做了平面度处理，不需要额外固定就能在普通实验台面上保持稳定。框架主体采用矩形空心型材拼接而成，左右两侧立柱与上下横梁的连接采用角码加固，整体框架的刚度经过调校，避免敲击贡戈的时候架体自身产生共振，干扰被测振动信号的采集。

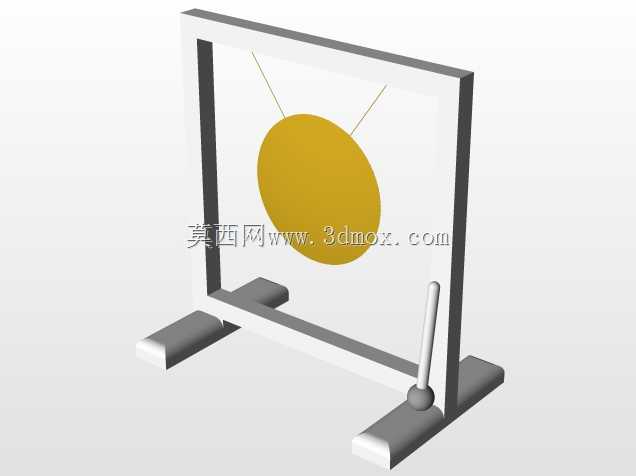

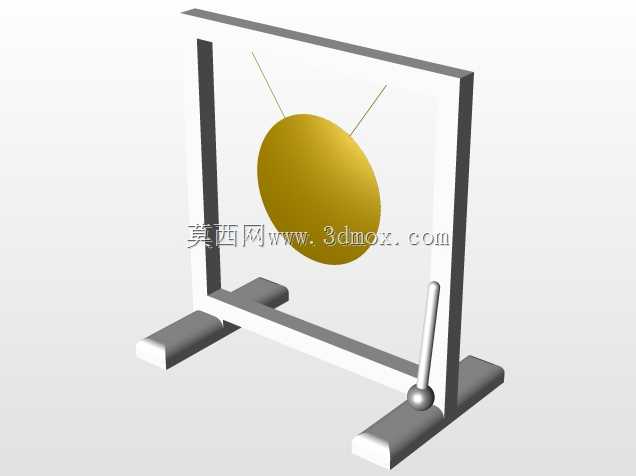

　　贡戈本身是圆形薄金属板结构，通过两根柔性吊线悬挂在上横梁的预设挂点上，挂点位置做了对称设计，两个挂点间距经过计算，确保贡戈悬挂后保持水平状态，吊线采用低阻尼的柔性材质，既可以固定贡戈的位置，又不会过度阻尼贡戈的振动，保证敲击后振动可以持续足够时长，满足信号采集或者演示的时长需求。敲击机构设置在框架的右侧下方，采用球头敲击锤搭配铰接支座的结构，敲击锤的杆身采用轻质硬质材料制作，末端的敲击球采用硬度适中的非金属材质，避免敲击时损伤贡戈表面，同时可以激发出更纯净的振动频率。铰接支座的转轴阻尼经过调整，手动抬起敲击锤后释放，可以让敲击球以稳定的力度撞击贡戈的指定位置，每次敲击的输入能量偏差控制在很小的范围内，保证多次测试的结果具备可对比性。

　　从安装边界来看，整个装置的占地面积不大，适合放置在标准实验台面上，框架的高度经过人体工程学设计，操作人员站在台面旁就可以轻松操作敲击机构，不需要额外抬手或者俯身。悬挂贡戈的挂点在上横梁上预留了调节槽，可以根据不同尺寸的贡戈调整两个挂点的间距，也可以调整吊线的长度来改变贡戈的悬挂高度，适配不同直径的测试用锣片。在实际使用场景中，这类装置常配合压电式振动传感器、声级计使用，将传感器贴合在贡戈表面或者架体的指定位置，敲击后采集振动衰减曲线、频率响应数据，用来验证传感器的灵敏度、采样频率等参数，也可以用来演示受迫振动、阻尼衰减、声波产生等物理现象。设计过程中需要重点关注几个细节：首先是框架的固有频率要避开贡戈的主振动频率，

　　防止架体和贡戈产生共振，导致测试数据失真，所以型材的壁厚、框架的截面尺寸都要经过模态仿真验证；其次是吊线的固定方式要可靠，长期使用不会出现松脱，同时吊线的阻尼要尽可能小，避免消耗贡戈的振动能量；另外敲击锤的敲击位置要对准贡戈的最佳激励点，也就是偏离中心一定距离的位置，这个位置敲击可以激发出贡戈最丰富的谐波成分，获得更好的演示或者测试效果。整个装置没有复杂的传动结构，所有部件都采用常见的标准型材和标准件加工，加工难度低，装配过程简单，后期维护也很方便，只需要定期检查吊线的磨损情况、敲击锤球头的磨损情况，更换易损件就可以长期使用。在结构建模的时候，需要重点处理框架拼接处的配合关系，吊线的悬挂位置要做对称约束，敲击锤的铰接副要设置合理的转动范围，避免敲击时锤杆和框架产生干涉，同时要预留出传感器安装的平面位置，方便后续测试时粘贴传感器。
