双螺旋臂扭转弹簧精密结构设计

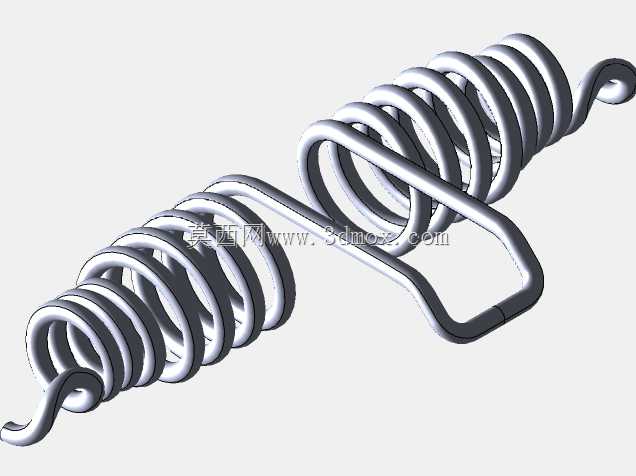

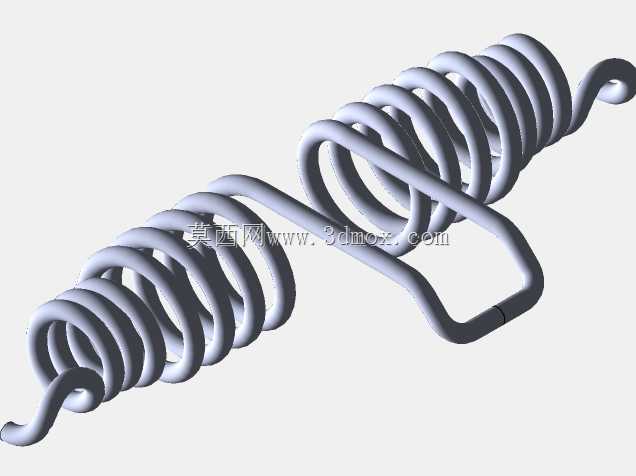

　　在各类需要提供扭转复位力矩、角度回弹约束的机械结构场景中，这类双螺旋段扭转弹簧的应用覆盖范围极广，小到仪器仪表内部的触发复位机构、传感器的触点回位结构，大到工业设备舱门的开合回弹组件、小型机具的操作手柄复位结构，都能见到这类弹性元件的身影。不同于常规单螺旋扭转弹簧，这款弹簧采用两段独立螺旋簧体串联的结构设计，中间通过直段簧丝过渡衔接，两端分别弯折成型为不同形态的受力臂，一端为带圆弧弯钩的受力端，另一端为弯折成直角框型的施力端，这种结构能够在有限的安装空间内，分散簧丝在受扭过程中的应力集中点，避免单段螺旋簧体在大角度扭转时出现圈间摩擦、应力超限导致的永久变形问题。

　　从实际使用的功能逻辑来看，这类扭转弹簧的核心作用是在两个绕簧体中心轴线产生相对转动的构件之间，提供与扭转角度呈线性对应关系的回弹扭矩，当外力驱动两端受力臂产生相对角位移时，簧丝截面承受弯曲应力，将外力做功转化为弹性势能存储，在外力撤除后释放势能带动构件回到初始位置。在传感器类应用场景中，这类弹簧常被用于触点触发后的复位，要求扭矩输出稳定、角度线性度好，不能出现扭矩突变或者卡滞问题，因此在设计阶段就需要对簧丝的直径、螺旋中径、有效圈数、两端臂的长度与形态做精准匹配。

　　设计这类弹簧时，首先需要明确安装边界的约束条件：簧体的最大外径不能超过安装腔的径向预留空间，避免弹簧受扭时外径膨胀与腔壁产生摩擦；两端受力臂的安装位距离、角度初始位置需要和配套构件的卡槽、挂点完全匹配，避免装配后出现预扭角度偏差导致初始扭矩不符合设计要求。这款双螺旋结构的弹簧，两段螺旋的旋向保持一致，中间过渡直段的长度需要根据两个安装支点的跨距确定，既不能过长导致簧体在受扭时出现径向晃动，也不能过短导致两段螺旋在扭转过程中出现圈间干涉。两端臂的弯折处都做了圆弧过渡处理，避免弯折处的应力集中导致簧丝在反复扭转过程中出现断裂，弯钩端的圆弧半径与配套挂轴的直径匹配，保证受力时接触应力均匀，不会出现局部应力过大磨损簧丝的问题；直角框型的施力端则是为了适配平面卡槽的安装方式，相比弯钩结构能够传递更大的扭矩，不会在大角度扭转时从卡槽中脱出。

　　从安装适配的角度来说，这类弹簧的安装需要保证簧体的中心轴线与两个转动构件的回转轴线重合，否则在扭转过程中会出现额外的侧向力，不仅会导致扭矩输出偏差，还会加速簧丝的疲劳损耗。在选型匹配时，需要根据实际需要的工作扭转角度、所需工作扭矩，核算簧丝的弯曲应力是否在材料的许用应力范围内，同时要考虑弹簧的疲劳寿命要求，如果是高频往复扭转的使用场景，还需要适当降低应力幅值，提升弹簧的循环使用次数。不同于压缩弹簧或者拉伸弹簧，扭转弹簧的圈间在自由状态下是保持紧密贴合的，受扭时圈间不会产生分离，因此螺旋圈数的设计直接决定了弹簧的刚度，圈数越多刚度越小，相同扭转角度下输出的扭矩越小，反之则刚度越大，输出扭矩越大，这款双螺旋结构相当于把两个弹簧串联，在相同的安装长度下能够获得更小的刚度，适配需要小扭矩、大扭转角度的使用场景。

　　在实际装配过程中，这类弹簧通常需要预留一定的预扭角度，保证弹簧在初始安装位置就有一定的初始扭矩，避免构件在非工作状态下出现松旷、晃动的问题，预扭的方向需要和工作扭转方向一致，避免反向扭转导致簧体圈间分离、刚度突变。两端臂的形态设计完全服务于安装场景的受力需求，弯钩结构适合挂接在圆柱销类的连接件上，装拆方便，适合需要经常维护更换的场景；直角框型结构适合嵌入到构件的卡槽内，受力接触面积大，能够承受更大的冲击载荷，适合工作扭矩较大、存在冲击载荷的使用场景。中间的过渡直段除了衔接两段螺旋簧体之外，还能够在一定程度上补偿安装时的轴向尺寸误差，降低对配套构件加工精度的要求，同时在受扭过程中，过渡直段会产生微小的弯曲变形，能够吸收一部分冲击载荷，避免应力直接传递到螺旋段的根部，提升弹簧整体的抗冲击能力。
