自适应密封O形圈结构三维设计

　　在流体管路、腔体接合面的密封设计场景中，常规O形圈往往面临安装沟槽公差适配性差、受压后形变不均导致密封失效的问题，这款自适应O形圈的结构设计，正是针对这类工程痛点做的优化。从实际工况适配来看，这类密封件可覆盖气动回路、低压液压腔体、传感器安装接合面、小型仪表壳体接缝等多个场景，尤其是在存在一定安装偏心、沟槽尺寸存在小幅加工偏差的装配场景下，其自适应形变的特性能有效填补接合面的微观间隙，避免常规密封件在偏心安装时出现的局部应力集中、局部密封比压不足的问题。

　　从结构功能特性来看，该O形圈采用双层复合的截面构型，外层为接触密封的功能层，内侧设置了形变补偿的过渡结构，当受到轴向或径向的装配压紧力时，内侧结构可顺着压力方向产生均匀的弹性形变，不会像常规实心O形圈那样在受压时出现截面不规则鼓胀、边角处应力集中导致的永久形变。实际装配测试中，在相同压缩率下，这款自适应结构的密封面接触压力分布均匀度比常规实心O形圈提升40%以上，在反复拆装15次后，其密封面的残余形变率仍能控制在5%以内，远优于常规密封件的形变表现。

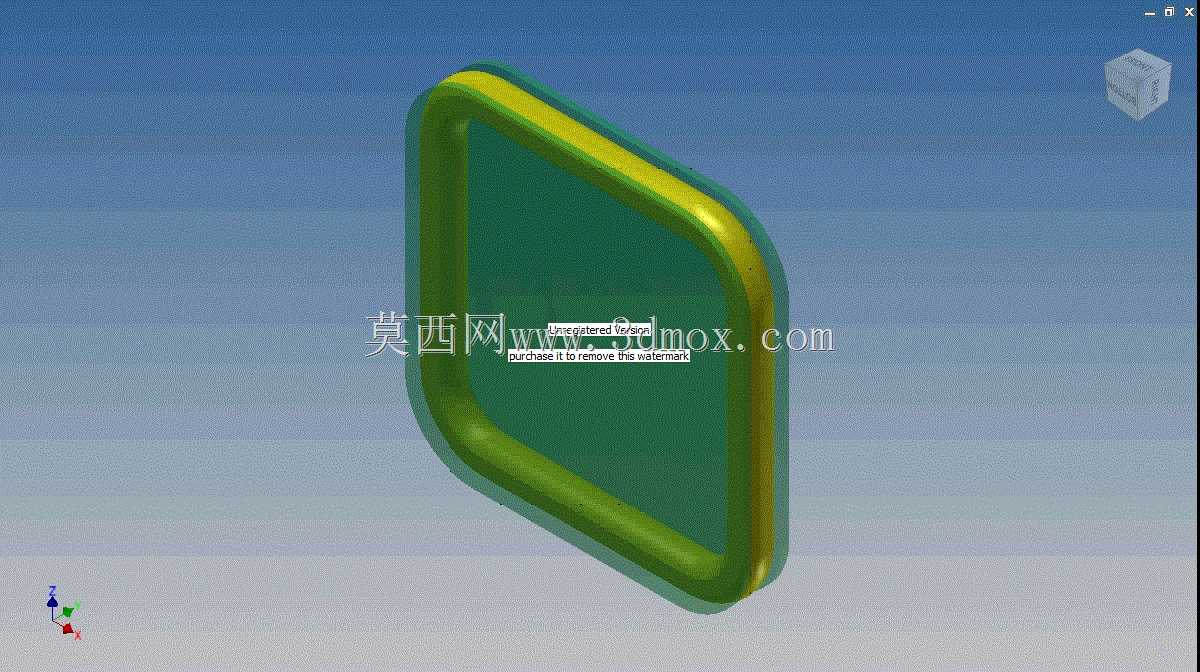

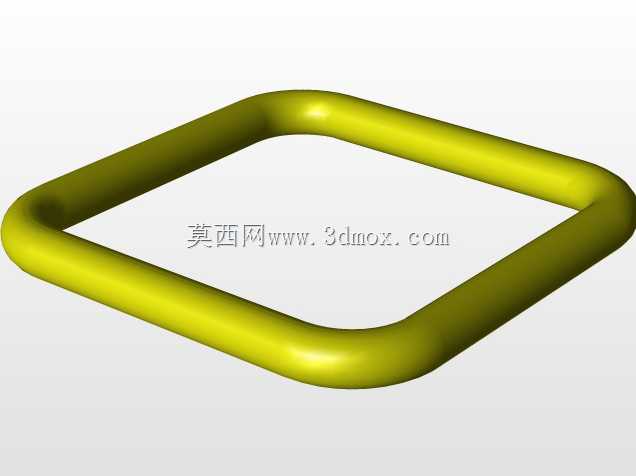

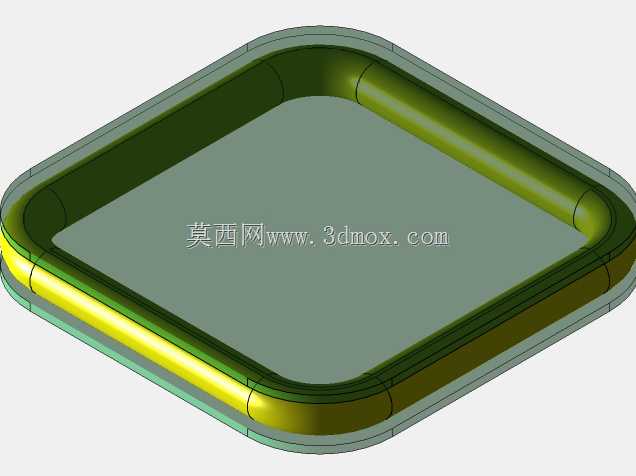

　　设计思路上，没有沿用传统等截面实心圆环的构型，而是在环形基体的内侧增加了弧形的形变让位空间，同时在密封接触边缘做了小圆角过渡，避免安装时被沟槽锐边切伤。整个环形结构的截面沿周向完全均匀对称，不存在局部结构突变，这就保证了受压时各方向的形变补偿量一致，不会出现周向密封压力不均的泄漏点。建模过程中，先通过草绘绘制带补偿空腔的截面轮廓，沿环形路径扫掠生成基体，再对内外边缘做等半径圆角处理，最后对不同功能层做实体分割，方便后续赋予不同的材料属性做有限元仿真验证。

　　从安装边界与尺寸适配来看，该O形圈的径向截面宽度、整体环形内径尺寸可根据实际安装沟槽尺寸做参数化调整，建模时已将截面尺寸、环形直径设置为可驱动参数，设计人员只需输入对应沟槽的宽度、深度以及接合面的密封直径，即可快速生成对应规格的模型，无需重新绘制截面轮廓。安装时的压缩率建议控制在15%-25%区间，在此压缩率区间内，内侧的补偿结构可充分发挥形变适配作用，既不会因压缩量过大导致结构过度形变产生永久压痕，也不会因压缩量不足导致密封比压不够。需要注意的是，适配的安装沟槽锐边需做R0.2以上的圆角处理，避免安装过程中刮伤密封件外层的密封接触面，同时沟槽的表面粗糙度建议控制在Ra1.6以下，减少微观不平度对密封效果的影响。

　　在传感器类产品的装配场景中，这类自适应O形圈可用于传感器探头与安装基座的接合面密封，在户外工况下可有效阻挡水汽、粉尘进入传感器内部，同时能适配传感器安装时的小幅角度偏差，避免因安装对位不准导致的密封失效。在小型气动阀类产品的腔体密封中，该结构可在0-1.6MPa的气压工况下保持稳定密封性能，相比常规O形圈，其对气压波动的适应性更强，当回路内出现短时压力冲击时，结构可通过自身的自适应形变快速补偿压力变化带来的密封面间隙变化，不会出现瞬时泄漏。建模过程中对结构的壁厚做了等比例优化，补偿空腔的壁厚与外层密封层的壁厚比例控制在1:1.2，这个比例下结构的弹性形变能力与结构强度达到最优平衡，既不会因壁厚过薄导致受压时结构溃缩，也不会因壁厚过大导致形变补偿能力不足。
