电机定子绕组线圈结构三维设计

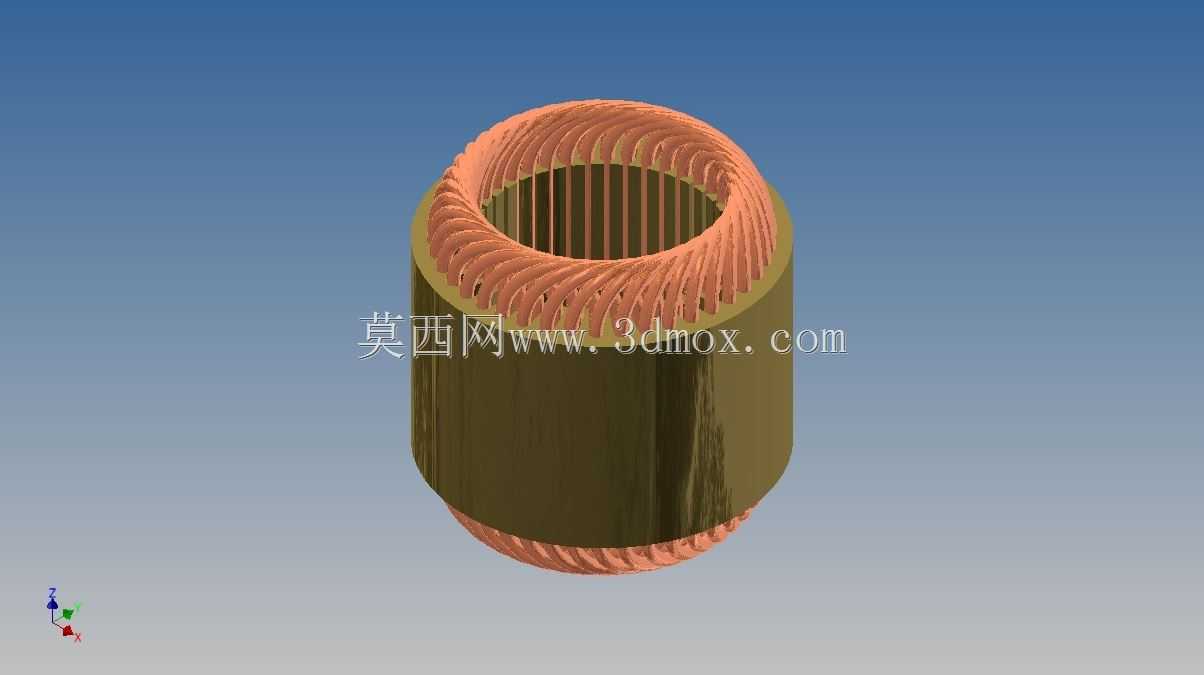

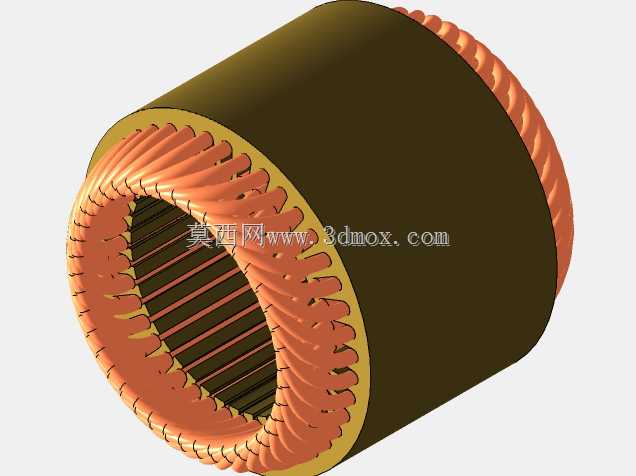

　　在中小型工业驱动电机、伺服执行电机的整机结构设计环节，定子绕组与铁芯的配合精度直接决定电机的能量转换效率、运行温升与 NVH 表现，这套三维结构完整还原了散嵌式绕组定子的装配形态，可直接用于电机电磁方案验证、结构干涉检查与生产工艺排布。从实际应用场景来看，这类定子结构广泛适配工业自动化产线的伺服驱动电机、小型输送设备的动力电机、家电类驱动电机的核心部件设计，在电机研发阶段，可通过该三维结构核对绕组端部的伸出长度，避免后续与端盖、轴承内盖产生装配干涉，同时能直观呈现绕组在铁芯槽内的排布状态，为槽绝缘结构、槽楔固定方式的设计提供可视化参考。设计过程中，首先要匹配定子铁芯的叠压尺寸，铁芯的内外径、

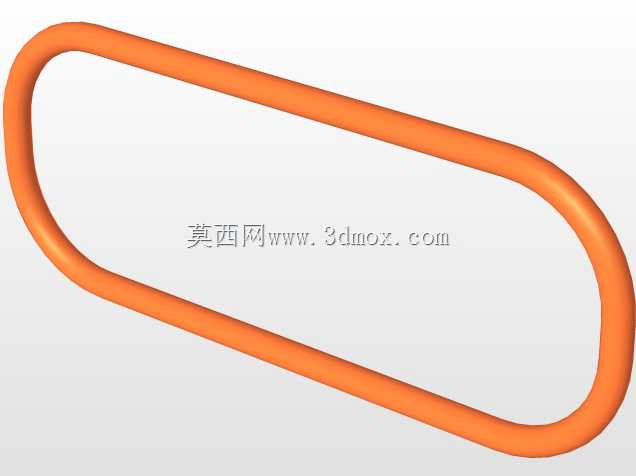

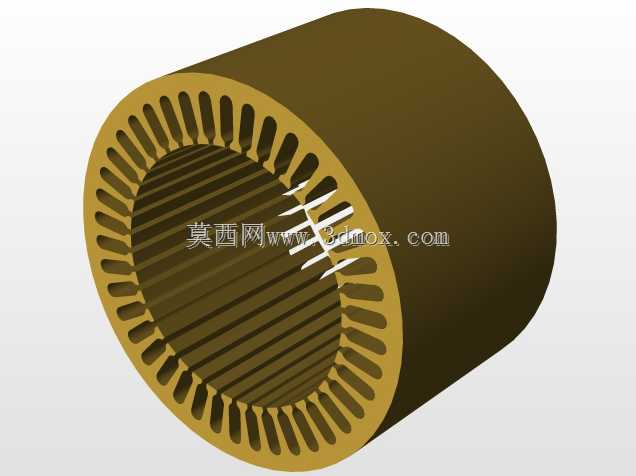

　　槽型尺寸完全对应常规Y系列或定制伺服电机的定子冲片叠压参数，绕组部分按照实际绕线的排布规律建模，还原了线圈在槽内的直线段与端部的圆弧过渡形态，端部绕组的倾斜角度完全符合实际嵌线工艺的成型角度，不会出现建模时绕组与铁芯槽壁穿模、端部排布不符合绕线逻辑的问题。从安装边界来看，该定子结构的外径尺寸需匹配电机机座的内孔配合公差，铁芯的轴向长度需对应机座的铁芯挡定位尺寸，绕组端部的径向最大尺寸要预留足够的端盖内腔安全间隙，避免电机运行时绕组与端盖产生摩擦，同时端部的轴向伸出长度要考虑接线端子的安装空间，预留出引线焊接、绝缘包扎的操作空间。在功能特性层面，该结构清晰呈现了绕组与铁芯的配合关系，铁芯作为磁路的导磁部分，

　　硅钢片叠压的结构形态在模型中做了等效呈现，绕组作为电路的载流部分，每匝线圈的排布走向符合三相电机的绕组排布规律，可用于电磁仿真时的模型导入，核对绕组的匝数、节距对应的空间位置是否正确，也可用于生产环节的嵌线工艺指导，让一线操作工人直观理解绕组的排布逻辑，减少嵌线时的错槽、反接问题。做这类结构建模时，很容易忽略绕组端部的实际成型弧度，很多简化模型会把端部做成规整的环形，实际生产中散嵌绕组的端部是随绕线张力自然成型的螺旋过渡形态，这套模型还原了该细节，能更准确地核算端部的漏磁参数，也能更精准地计算绕组端部的通风散热面积，为电机的风路设计、温升计算提供更贴近实际的结构依据。另外，在做电机整机装配时，该定子模型可直接导入总装文件，

　　核对定子与转子的气隙均匀性对应的安装定位基准，检查铁芯端面与机座止口的轴向位置关系，避免出现定子轴向偏移导致的电机运行转矩波动问题。对于电机维修、绕组重绕的场景，该结构也能作为参考，帮助维修人员快速理解原电机的绕组排布方式，核对绕组的线径、匝数对应的槽满率，避免重绕时出现槽满率过高无法嵌线、或者绕组参数不匹配导致电机性能下降的问题。
