透明剖视车用驱动电机结构展示

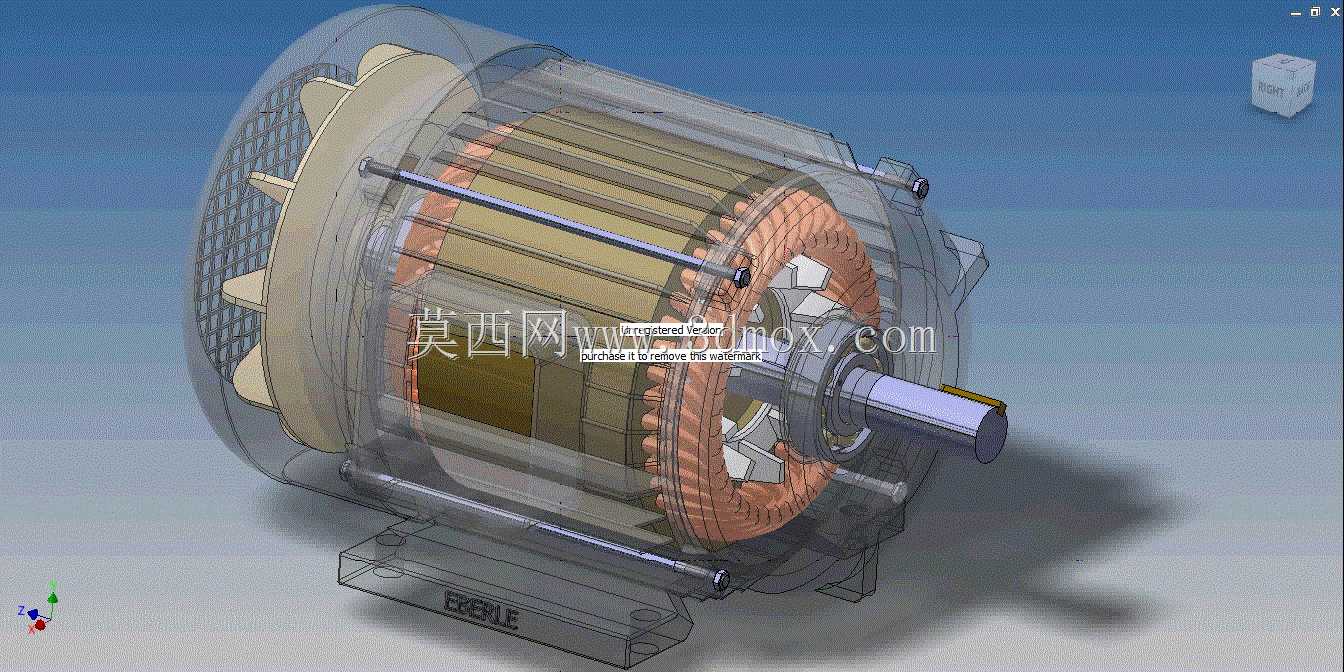

　　这款车用驱动电机的三维结构采用半透明剖视呈现方式，能让结构设计人员直观观察到内部绕组、铁芯与外部壳体的装配关系，在新能源汽车动力总成选型、教学演示以及逆向结构参考场景中都有很高的实用价值。从实际用途来看，这类电机主要承担车辆行驶过程中的动力输出职能，将电能转化为旋转机械能传递给传动系统，相比工业通用电机，它对功率密度、散热效率以及抗振动性能的要求更为严苛，需要适配车载复杂的安装空间与颠簸工况。

　　从功能特性上看，模型完整还原了电机的核心组成部分：外侧的透明机座既承担整体结构支撑作用，也预留了标准安装脚位，安装脚的螺栓孔位、中心高尺寸都符合车用驱动电机的常规安装边界，能直接匹配多数乘用车动力舱的预装支架尺寸；转轴采用阶梯轴设计，输出端预留了键槽结构，可直接与联轴器或减速器输入轴配合，非输出端搭配散热风叶，配合端盖外侧的网状风罩形成轴向散热风道，能在电机持续高负荷运转时带走定子绕组产生的热量，避免温升过高导致绝缘性能下降。定子部分的绕组采用分布式绕制结构，矽钢片叠压的定子铁芯与机座内壁采用过盈配合设计，能保证扭矩传递过程中定子不会出现周向窜动；转子部分的导条与端环采用一体化铸铝结构，平衡精度满足车用高转速运转要求，两端的轴承位与端盖内的轴承室配合公差严格控制在过渡配合区间，既保证转轴转动顺畅，又能避免径向跳动量过大引发的振动噪音。

　　设计思路上，这款模型没有做过多的外观简化，所有装配关系都按照实际生产的工艺要求还原：拉紧螺栓从前端盖贯穿机座连接到后端盖，螺栓的预紧力均匀分布在端盖圆周，能保证轴承外圈的压紧力一致，避免轴承偏磨；风罩采用卡扣加螺栓的双重固定方式，能承受车辆行驶过程中的持续振动不会脱落；接线盒位置设置在机座侧上方，避开了安装脚与输出轴的干涉区域，方便动力线缆的布线与接插，同时预留了密封槽位置，可适配车载环境的防水防尘要求。

　　在安装边界方面，模型的整体径向尺寸控制在适配前置前驱车型动力舱的预留空间范围内，轴向长度不会与悬架、转向机构产生运动干涉，安装脚的跨距符合主流乘用车副车架的安装孔位标准，不需要额外做转接支架就能完成初步装配匹配。对于三维建模从业者来说，这个模型的剖视处理方式也很有参考价值，通过半透明材质区分壳体与内部结构，既能展示外部安装特征，又不会遮挡内部绕组、铁芯的排布细节，在做产品展示类三维模型时可以直接借鉴这种材质搭配与剖视角度的处理逻辑，不需要额外做爆炸视图就能清晰呈现整机的装配层级。另外模型中所有零部件的倒角、退刀槽等工艺细节都有还原，没有出现建模过程中常见的工艺缺失问题，比如转轴的轴肩圆角、端盖的拔模斜度、风叶的动平衡配重结构都符合实际加工要求，能直接作为同类型电机建模的结构参考，减少前期结构调研的时间成本。在做电机性能匹配仿真时，这个模型的结构尺寸也能作为初步的几何参考，帮助工程人员快速完成流体散热、结构强度仿真的前处理几何清理工作，不需要从零开始绘制基础结构。
