230Kv垂直型电力隔离开关结构设计

项目分类:变压器 发布时间:2022-03-03 ID:567996

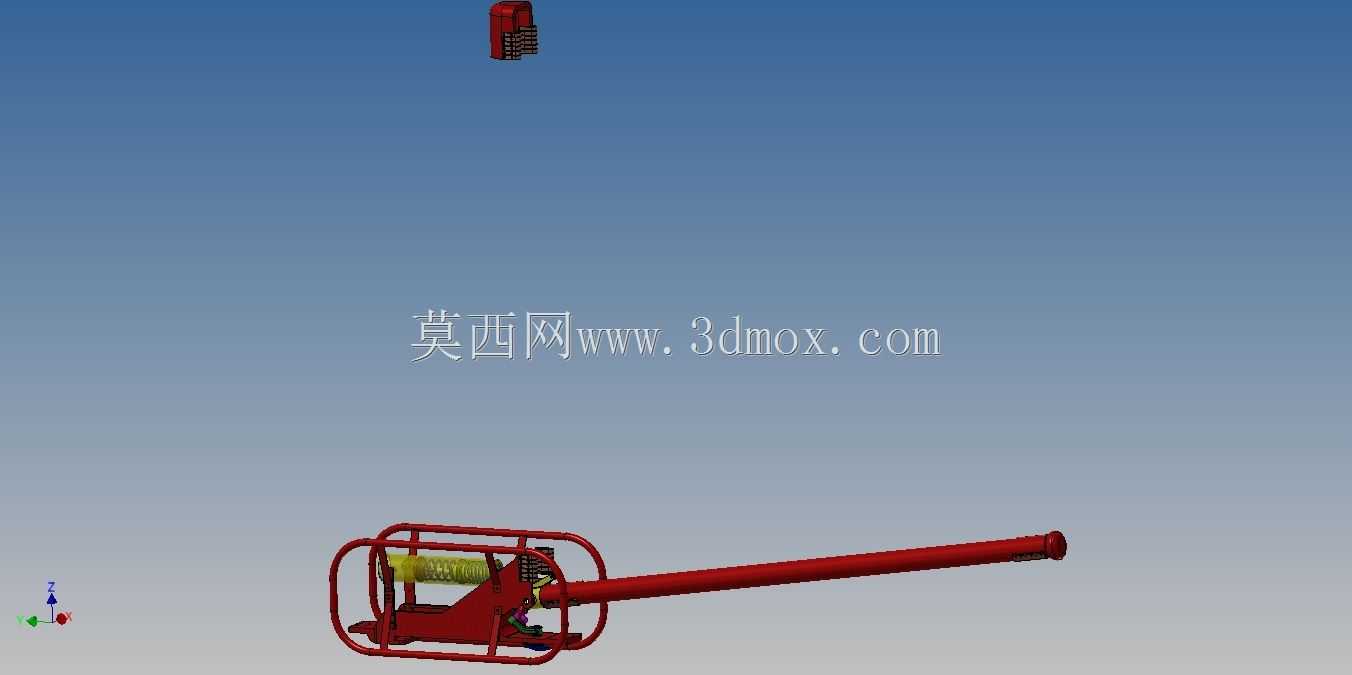

  • 230Kv垂直型电力隔离开关结构设计

  在高压输电线路的运维与架设场景中,220kV电压等级的户外敞开式变电站内,垂直断口形式的隔离开关是承担线路无负荷分合、检修隔离保障作业安全的核心一次设备,本次呈现的230kV垂直隔离开关结构,适配高海拔、重污秽区域的户外站场使用需求,整体采用三相共架的单柱垂直伸缩式结构布局,区别于水平断口隔离开关的占地特性,垂直断口的设计能够将断口方向设置在垂直于地面的轴线方向,大幅减少设备在变电站内的横向占地尺寸,对于用地紧张的城区变电站、山区台地式站场的布局适配性更强。

  从实际功能落地角度看,该隔离开关的主导电回路采用长管式导电杆结构,导电杆选用高强度铝合金拉制型材,表面做硬质阳极氧化处理,在降低整体自重的同时保证导电截面满足额定电流下的温升要求,导电臂的折叠伸缩结构内置平衡弹簧组件,在分合闸动作过程中弹簧力能够抵消导电臂的自重转矩,降低操作机构的输出力矩需求,同时保证分合闸过程的动作平稳性,避免出现动作卡涩、到位冲击过大的问题。设备端部的动触头装配采用自力式触指结构,触指压力由内置的不锈钢弹簧提供,不需要额外的压紧机构,合闸状态下触指与静触头的接触电阻能够控制在微欧级别,满足大电流长期通流的发热限值要求,同时触指表面镀银处理,厚度不小于20微米,能够降低接触电阻同时提升抗大气腐蚀的能力。

  设备的底部支撑框架采用型钢焊接结构,框架整体做热镀锌防腐处理,镀锌层厚度满足户外30年使用的防腐要求,框架上预留的安装孔位适配常规变电站的设备基础预埋螺栓间距,安装时不需要额外进行基础孔位的二次加工,框架内部预留了操作机构的安装空间,既可以选配电动操作机构实现远程分合闸控制,也可以配置手动操作手柄满足现场检修时的就地操作需求,操作机构的输出轴与隔离开关的主转动轴之间采用万向联轴器连接,能够补偿安装过程中出现的轴系同轴度误差,避免转动过程中出现别劲卡滞的问题。

  从设计思路的层面拆解,该结构在研发阶段重点考量了户外极端工况下的运行可靠性,导电杆的密封结构采用多层硅橡胶密封圈,能够阻挡雨水、沙尘进入导电管内部,避免内部传动部件出现锈蚀卡涩;设备的绝缘支柱选用高强度瓷质绝缘子,爬电距离按照重污秽等级配置,能够在沿海、工业污染区域满足外绝缘的闪络电压要求,绝缘子与上下法兰的连接采用水泥胶装结构,胶装部位做防水密封处理,避免长期户外使用后胶装层进水出现冻胀开裂的问题。

  在安装边界与尺寸适配方面,该隔离开关的合闸后总高度满足230kV电压等级的带电距离要求,分闸后断口的绝缘距离符合国标中高压隔离开关的断口绝缘要求,能够保证断口一侧带电时另一侧检修作业的安全距离,设备的相间距离按照常规220kV配电装置的相间尺寸设计,不需要额外调整母线的相间间距,能够直接替换同参数等级的老旧隔离开关设备,降低站场改造的施工成本。设备的接地开关配置在主开关的侧方,与主开关之间设置机械联锁装置,只有当主开关处于分闸位置时接地开关才能进行合闸操作,接地开关合闸后主开关无法进行合闸操作,从机械结构上杜绝误操作的可能性,保障运维作业的人员安全。

  在实际工程应用中,该类型隔离开关通常布置在变电站的母线侧、进线侧以及出线侧,与断路器配合实现线路的投切操作,在断路器分断负荷电流之后,隔离开关分闸形成明显的断开点,为后续的线路检修、设备更换提供可视化的安全隔离界面,区别于GIS组合电器内的隔离开关,敞开式垂直隔离开关的断口直观可见,运维人员能够直接观察到断口的分合状态,在安全管理层面具备更高的可靠性。该结构的传动连杆采用可调长度的拉杆结构,现场安装时可以通过调整拉杆的长度来微调三相同期度,保证三相触头的分合闸同期性满足规程要求,不需要对传动部件进行额外的加工修配,降低现场安装调试的工作量。
