透明结构展示异步电动机三维设计

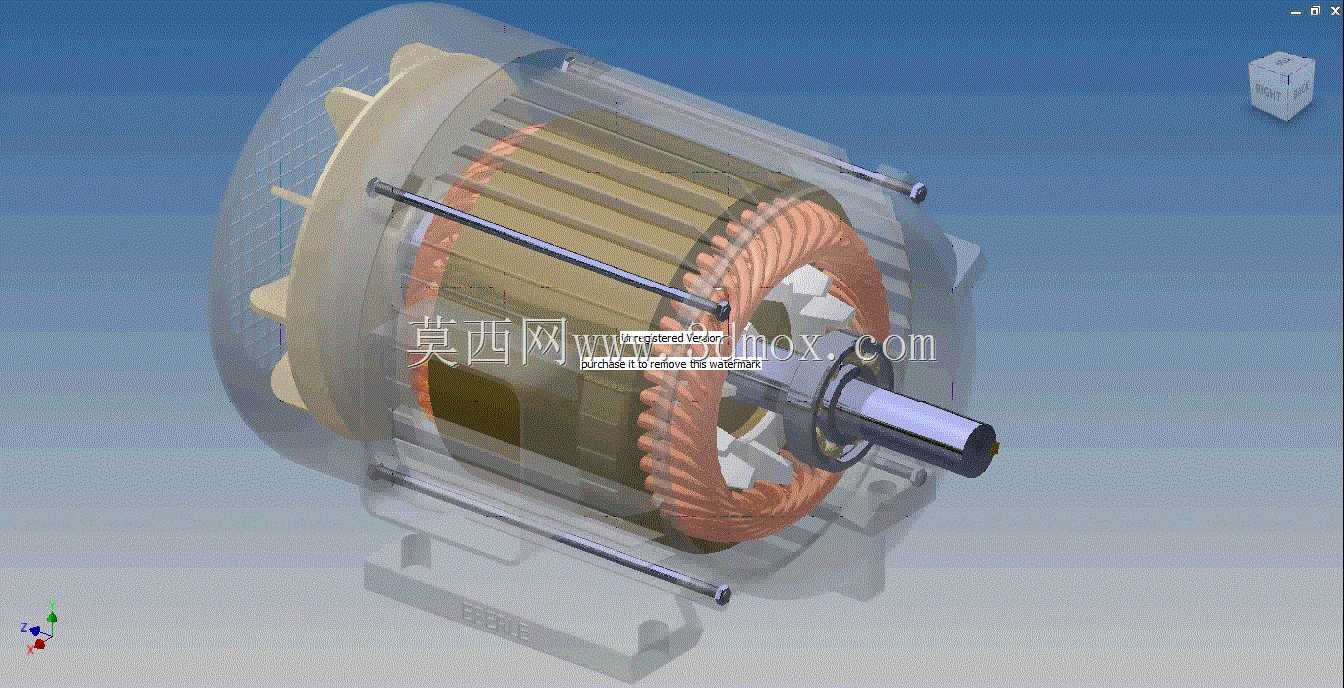

　　这款三维模型采用半透明外壳的展示形式，将电动机内部的定子绕组、转子铁芯、转轴、端盖紧固螺栓、安装底座等核心结构完整呈现，方便结构设计人员直观理解电机内部的装配逻辑与部件排布关系。在实际工业场景中，这类鼠笼式异步电动机是产线传动、输送设备、小型机床、风机泵类负载的核心动力源，适配绝大多数常规工业驱动场景，额定运行转速设定为1200转/分，对应6极异步电机的同步转速区间，适合对输出扭矩有一定要求、不需要过高转速的传动场合。从设计思路来看，模型还原了电机的真实装配逻辑：定子铁芯与机壳采用过盈配合的限位结构，绕组均匀嵌放在定子槽内，端部做了规整的绑扎成型处理，符合实际电机绕组的浸漆固化后的形态；转子部分采用铸铝鼠笼结构，

　　与转轴通过键连接传递扭矩，两端的轴承位预留了标准轴承的安装空间，端盖通过沿圆周均布的长螺栓与机壳锁紧，既保证了轴承的同轴度定位，也方便后期维护拆卸。安装边界上，模型还原了标准卧式电机的底脚安装结构，底座上预留了两个长条形安装孔，可适配一定范围内的安装中心距调整，安装面的平面度、底脚与转轴轴线的平行度都符合通用电机的安装公差要求，设计人员在做设备整体布局时，可以直接参考该模型的外形尺寸预留安装空间，避免出现装配干涉。从功能特性来看，该结构的电机具备结构简单、运行可靠、维护成本低的特点，半透明的展示形式也适合用于机电类教学、产品结构演示场景，能让观察者快速理清电机内部的动力传递路径：通电后定子绕组产生旋转磁场，

　　切割转子导条产生感应电动势进而形成电磁转矩，带动转轴旋转输出动力，整个过程的结构逻辑在模型上清晰可辨。在做配套设备设计时，需要注意转轴输出端的轴径、键槽尺寸要与被驱动部件的连接尺寸匹配，端盖处的密封结构要根据使用环境做对应调整，比如在多粉尘、高湿度的车间场景，需要在端盖与转轴的配合处增加密封圈，避免异物进入轴承室影响轴承寿命；机壳表面的散热筋结构（模型中做了简化透明处理）在实际产品中是保证电机温升合规的核心结构，设计时不能随意删减，要根据电机的功率等级匹配对应的散热面积，避免长时间运行出现过热烧毁的问题。另外，模型中展示的紧固螺栓采用沿圆周均布的排布方式，这种设计可以保证端盖受力均匀，避免出现装配应力导致的轴承卡滞问题，

　　在实际装配时需要按照对角线顺序分次拧紧螺栓，保证端盖与机壳的贴合面无缝隙，同轴度偏差控制在允许范围内。对于三维建模从业者来说，这个模型的结构拆分逻辑也有很高的参考价值，内部的绕组、铁芯、转轴、紧固件都做了独立的零件建模，装配约束完全按照实际装配关系设置，可以直接用于生成工程图、做运动仿真演示，模拟电机运转时的转子转动状态，验证周边部件的干涉情况。
