标准麻花钻切削刀具三维结构设计

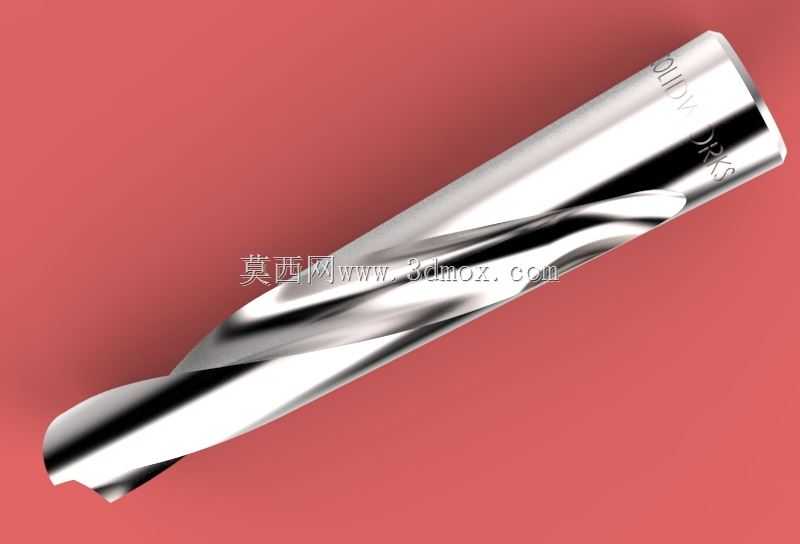

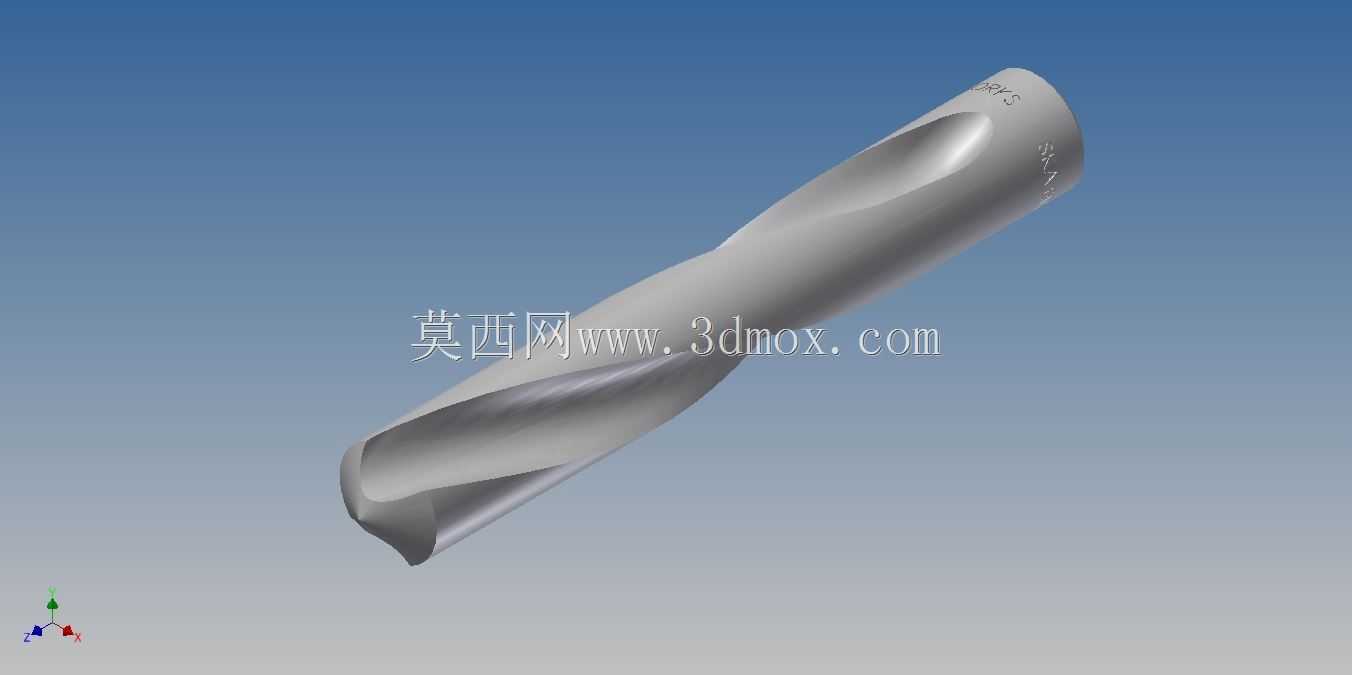

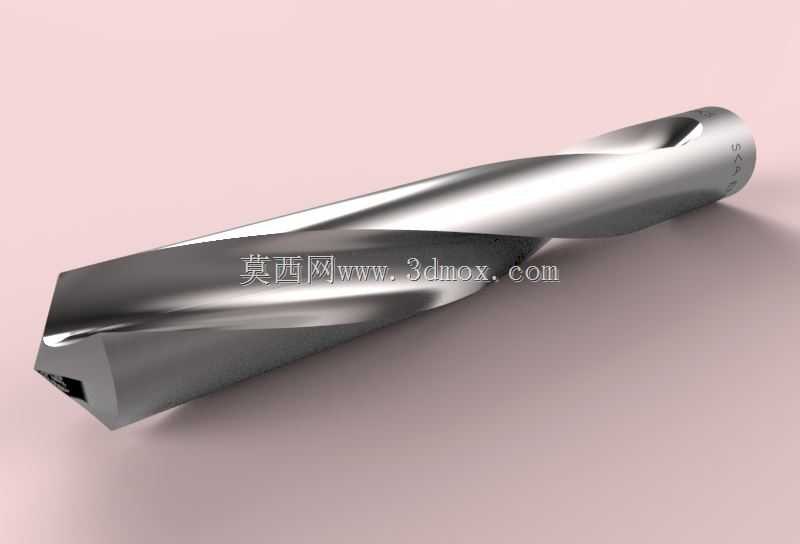

　　在常规金属切削加工场景里，麻花钻是孔加工工序里应用覆盖最广的刀具类型，不管是普通台式钻床的单件修配作业、立式加工中心的批量零件孔位加工，还是钳工现场的手工配钻工序，都能见到这类刀具的身影。这套三维结构完整还原了标准高速钢麻花钻的全部几何特征，从切削端的横刃、主切削刃、副切削刃，到排屑槽的螺旋升角、刃带宽度，再到尾部装夹柄部的公差区间，都按照实际量产刀具的参数做了等比例还原，能直接用于加工工艺模拟、刀具干涉校验、机床加工运动仿真等场景。

　　做这套结构的时候，最先敲定的是排屑槽的螺旋角度，常规加工钢材的麻花钻螺旋角一般控制在30度左右，这个角度下切屑能顺着槽体顺畅排出，不会在孔内堆积刮伤已加工孔壁，同时槽底的圆弧过渡做了连续曲率处理，避免应力集中导致刀具在高速切削时从槽根位置断裂。两条主切削刃的对称度是建模时反复校验的核心点，如果刃口不对称，钻孔时会出现孔径偏大、孔轴线偏移的问题，实际加工中甚至会因为单边受力过大导致钻头崩断，所以建模时两个切削刃相对于钻头轴线的角度、刃口长度都做了完全对称的约束，横刃的修磨角度也按照标准刀具的参数做了预留，方便后续模拟不同修磨方式对切削阻力的影响。

　　从安装边界来看，直柄部分的直径公差按照h6的精度等级做了设定，能适配标准钻夹头、弹簧夹头的装夹范围，不需要额外做过渡套就能装在常规钻削设备上，刃带部分的直径比柄部略小0.02到0.05毫米，既可以在钻孔时起到导向作用，避免孔轴线歪斜，又能减少刃带和孔壁的摩擦，降低切削过程中的发热。钻头的总长和切削部分长度的比例按照通用型刀具的比例设置，切削部分长度约占总长的三分之一，既保证了足够的钻孔深度范围，又能保证刀体的整体刚性，不会因为悬伸过长出现切削振颤。

　　在实际加工应用中，这类钻头可以完成碳钢、铸铁、有色金属等多种材料的实体钻孔工序，建模时特意保留了钻尖的后角结构，后角角度按照8到12度的常规参数设置，这个角度范围能在保证刃口强度的前提下，减少后刀面和工件加工面的摩擦，降低切削阻力。排屑槽的表面做了光滑曲面处理，模拟实际刀具的抛光表面，切屑流出时不会在槽内出现卡滞，针对深孔加工场景的排屑需求，槽型的深度从钻尖位置向柄部方向做了平缓过渡，不会出现槽深突变导致切屑排出受阻的问题。

　　很多刚接触机加工的设计人员在做工装设计或者工艺排布的时候，经常会忽略刀具的实际外形尺寸，导致编程时出现刀具和夹具、工件的干涉问题，这套完整的三维模型可以直接导入装配环境，模拟钻头从进给到钻透的全行程运动，校验夹具的避让空间是否足够、工件下方的排屑空间是否满足要求，也可以用来做刀具库的基础模型，后续只需要修改直径、总长参数就能衍生出不同规格的钻头模型，大幅减少重复建模的工作量。另外模型的刃口部分做了微小的圆角处理，还原了实际刀具刃口不是绝对锋利的钝化状态，在做切削力仿真的时候能得到更贴近实际加工的计算结果，不会因为刃口过于尖锐导致仿真数据失真。
