基恩士SR-1000二维码读码器结构设计

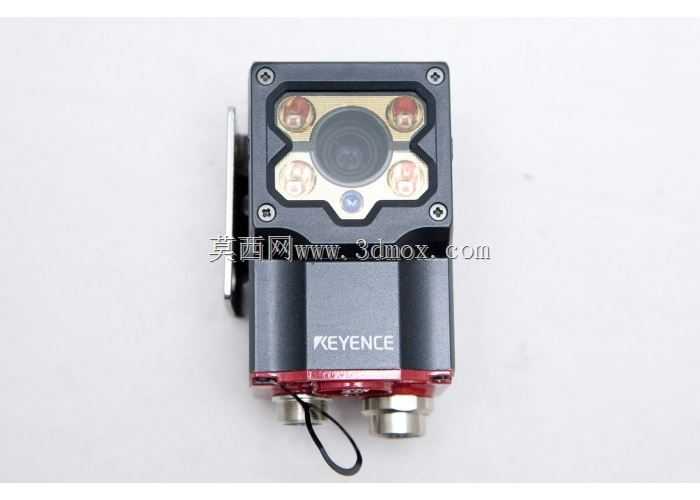

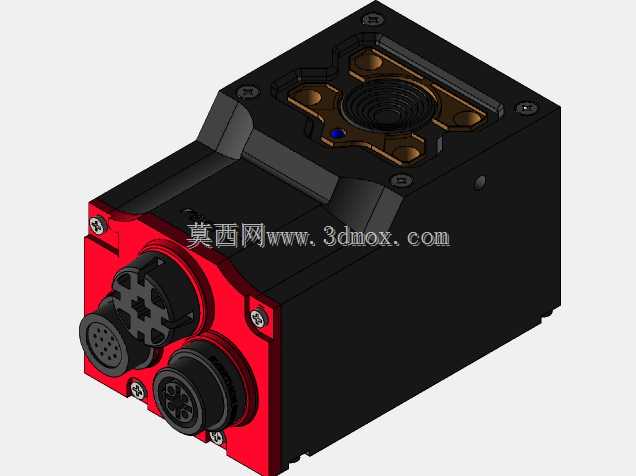

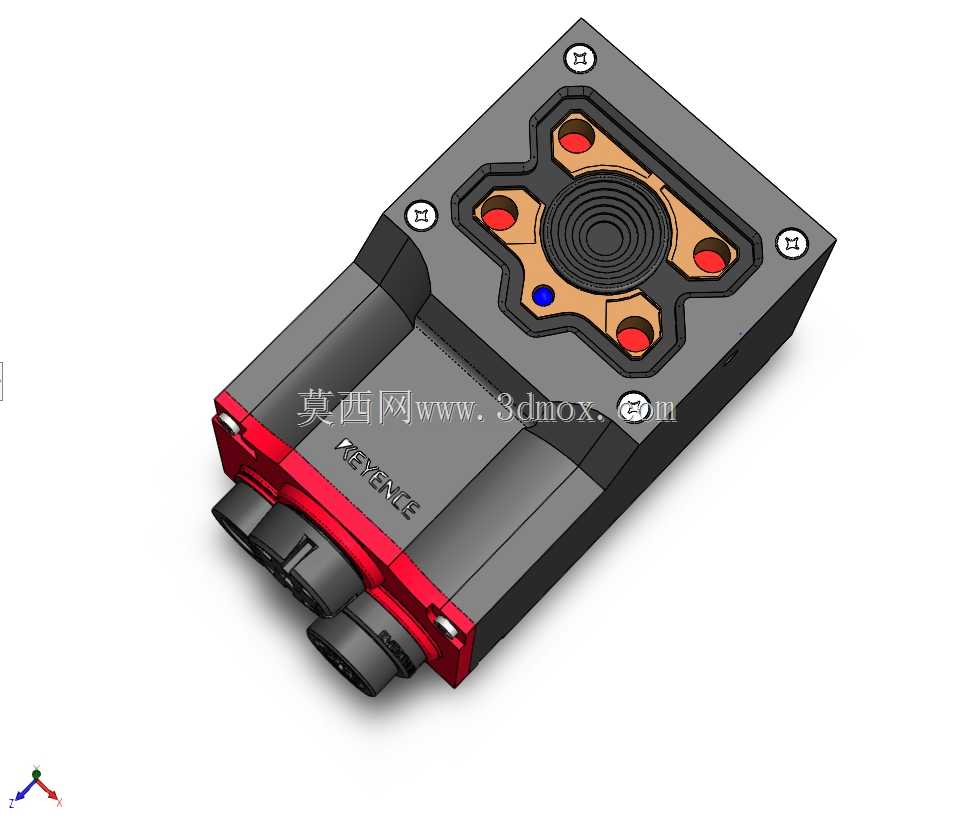

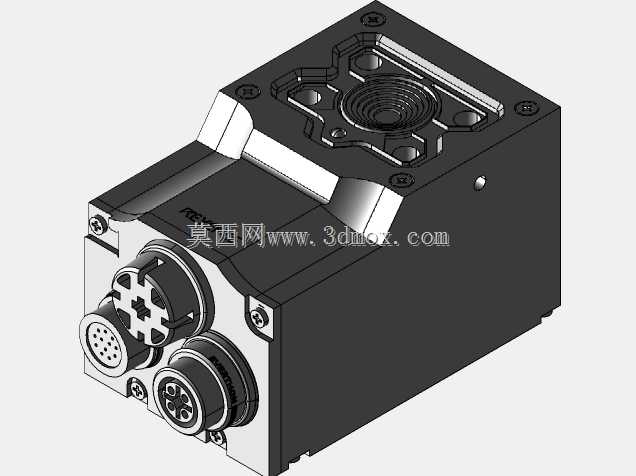

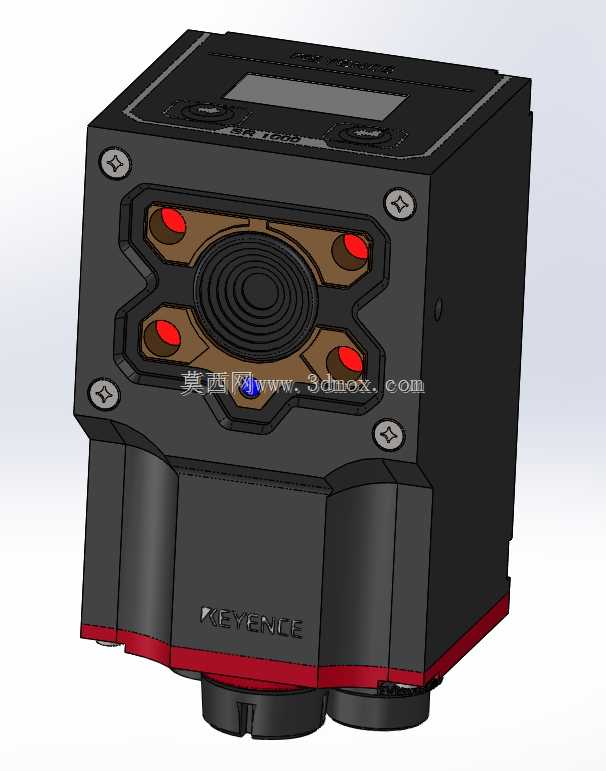

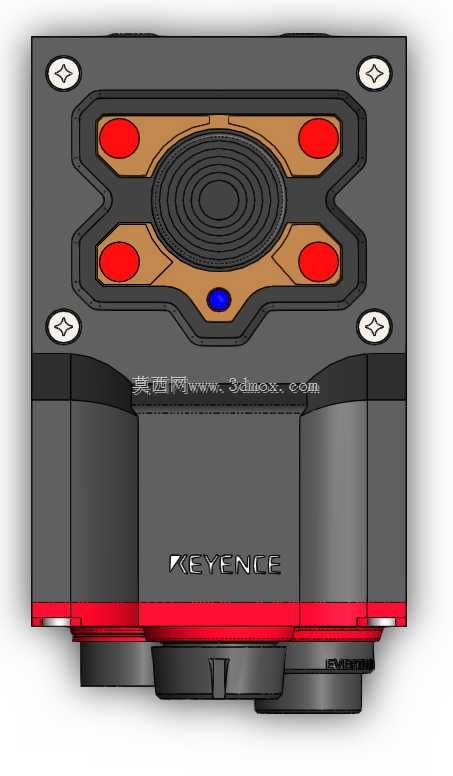

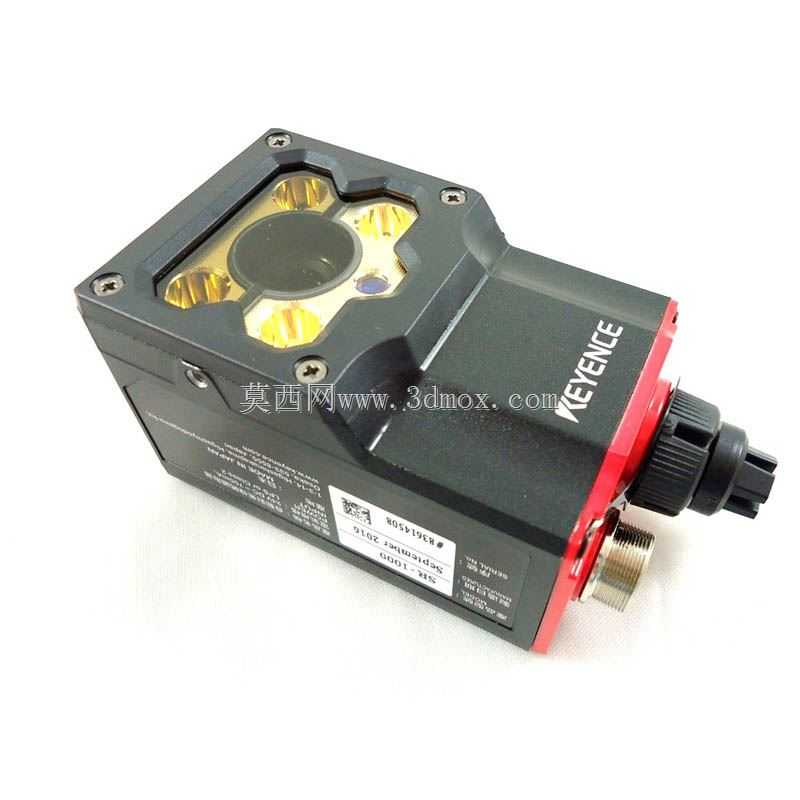

　　在汽车零部件装配线、3C电子SMT产线、电商仓储分拣线这类需要高频追溯物料信息的场景里，固定式二维码读码器是产线数据采集的核心节点，SR-1000这款读码器的结构设计，完全围绕工业现场的复杂工况做了针对性优化。先从安装边界说起，这款设备采用方正的块式主体结构，主体外壳采用高强度工程塑料搭配局部金属嵌件，前端的接口区域做了红色的防护围边结构，既可以在安装时快速识别接口朝向，也能在设备受到轻微磕碰时吸收冲击力，保护内部的光学组件与电路模块。设备顶部预留了光学识读窗口，窗口周围做了内凹的沉台设计，既可以避免透明视窗被安装过程中的工具剐蹭，也能减少现场环境杂光对识读效果的干扰，窗口周边的固定螺丝采用内六角沉头设计，完全没入壳体表面，不会额外占用安装空间，设备侧面预留了标准的安装孔位，支持侧装、正装、吊装多种安装方式，安装孔的位置公差控制在±0.1mm范围内，能适配市面上主流的工业设备安装支架，不需要额外做转接板加工。

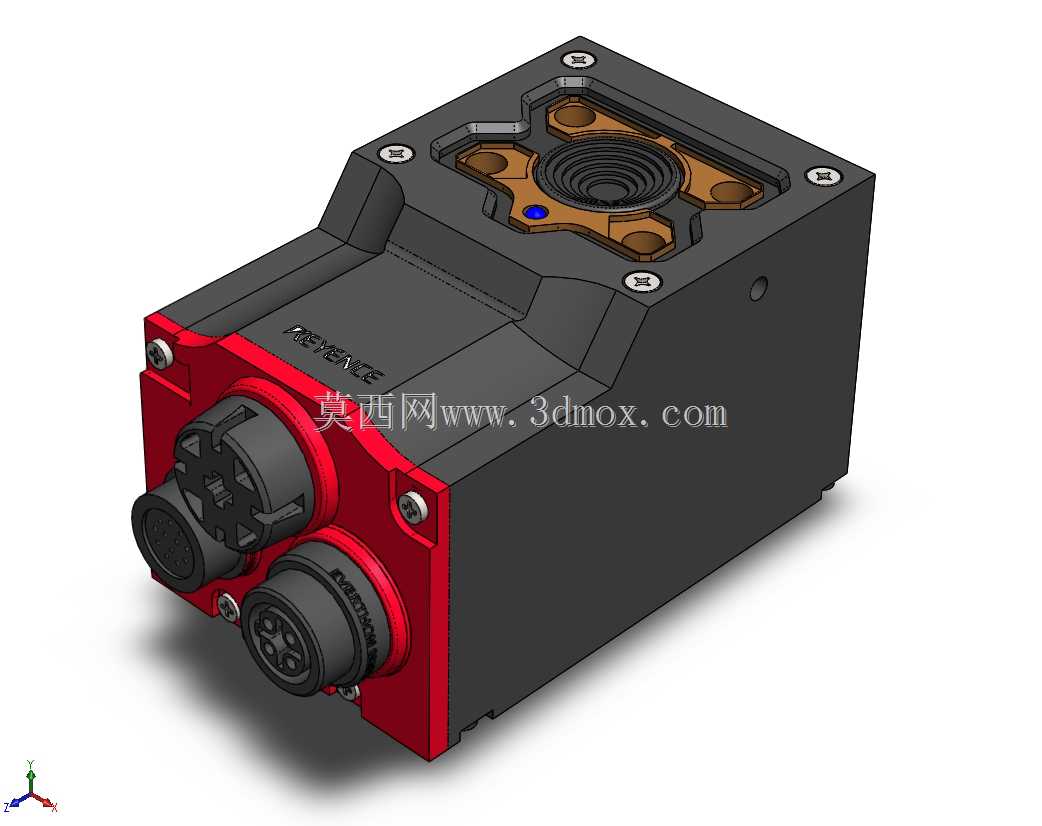

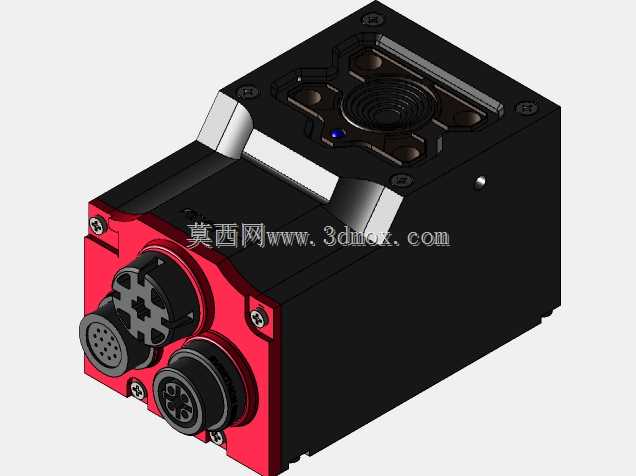

　　从功能特性的结构匹配来看，前端的三个圆形接口分别对应电源输入、IO信号输出、以太网通讯，接口采用带锁紧结构的工业级圆形连接器，插合后可以承受一定的拉拽力，避免产线震动导致接口松脱，接口周围的红色壳体部分做了防滑的纹理设计，操作人员插拔连接器时可以借力，不需要额外工具就能完成接线操作。设备内部的光学识读模块采用悬浮式减震安装结构，模块与外壳之间设置了硅胶减震垫，能过滤产线运行时产生的高频震动，避免光学镜头偏移导致识读率下降，镜头周围的补光组件采用环形布局，补光光线经过漫反射处理后不会在二维码表面形成反光光斑，即使是金属表面的激光雕刻码、塑料表面的喷码，也能获得均匀的照明效果。

　　设计思路上，这款设备完全摒弃了消费级扫码设备的轻薄化思路，所有结构设计都优先保障工业场景下的可靠性，壳体的拼接处采用迷宫式密封结构，配合密封胶条可以达到工业级的防尘防水要求，能适应有少量粉尘、轻微溅水的车间环境，设备的边角都做了R角过渡处理，既可以避免安装时划伤操作人员，也能减少应力集中，提升壳体的抗冲击能力。设备的整体重量控制在合理区间，安装时不需要选用大负载的支架，普通的铝合金安装支架就能提供足够的支撑力，设备的重心靠近安装面一侧，吊装时不会出现低头偏移的情况，不需要额外做配重调整。

　　在实际使用中，这款读码器可以在固定安装后覆盖前方一定范围内的二维码识读区域，不需要额外移动设备就能完成不同高度位置的物料扫码，结构上预留的状态指示灯在设备顶部的边角位置，操作人员在产线侧面就能观察到设备的运行状态，不需要走到设备正前方查看。设备的散热结构采用被动式散热设计，壳体侧面设置了隐藏式的散热槽，空气可以通过散热槽在设备内部形成对流，带走电路模块工作时产生的热量，没有散热风扇这类易损部件，能长时间连续运行不需要维护，散热槽的开口方向朝下，避免现场的粉尘、碎屑通过散热槽落入设备内部，降低故障概率。
