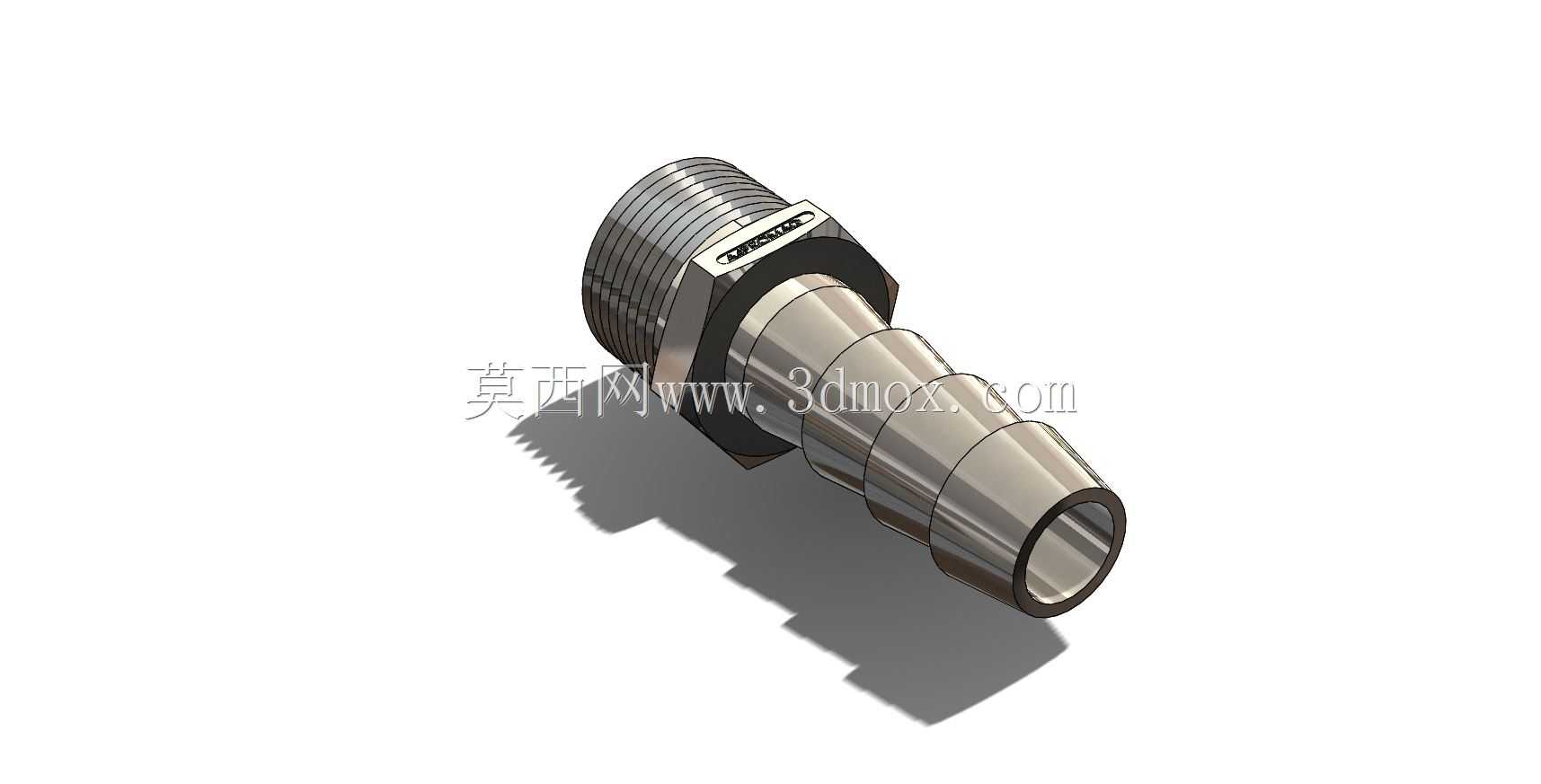

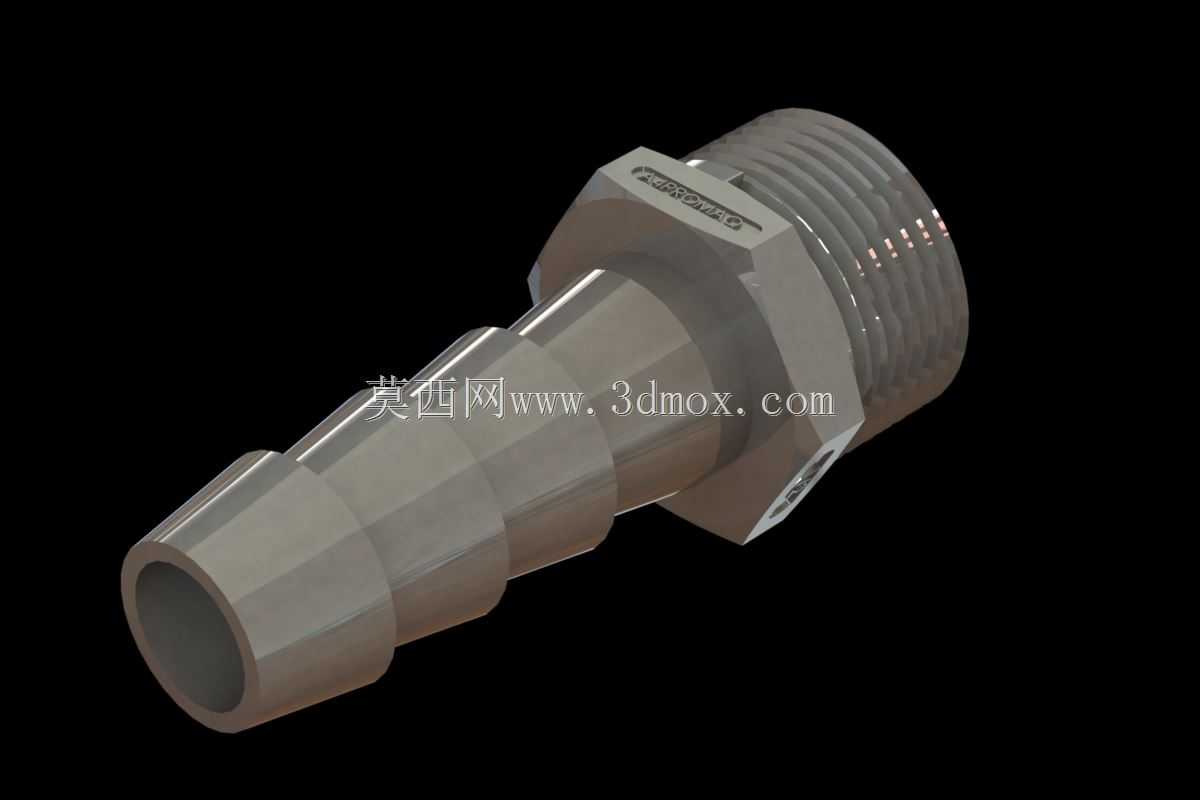

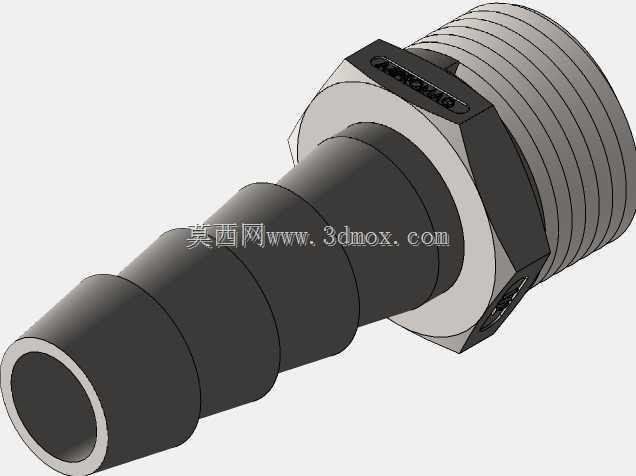

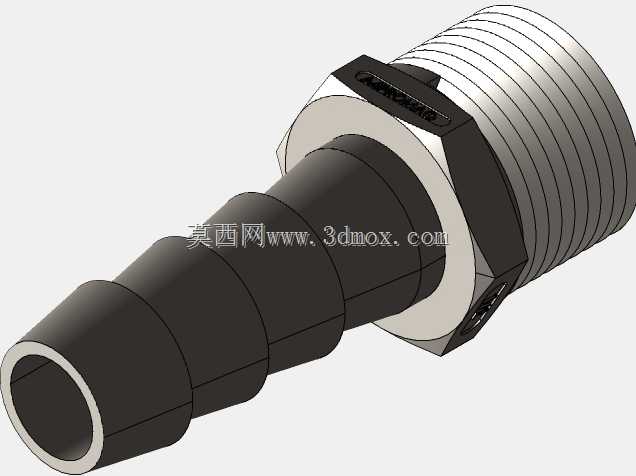

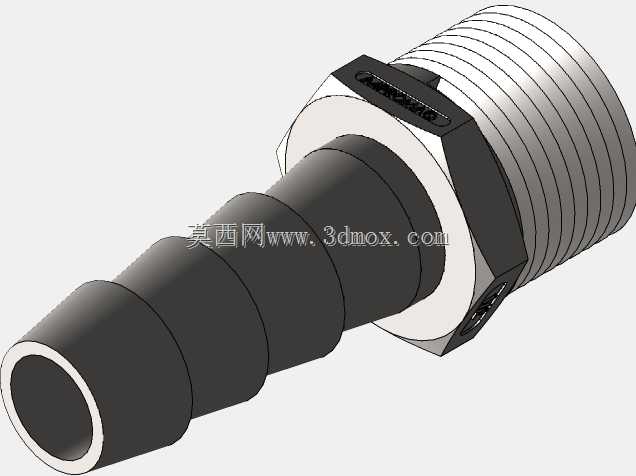

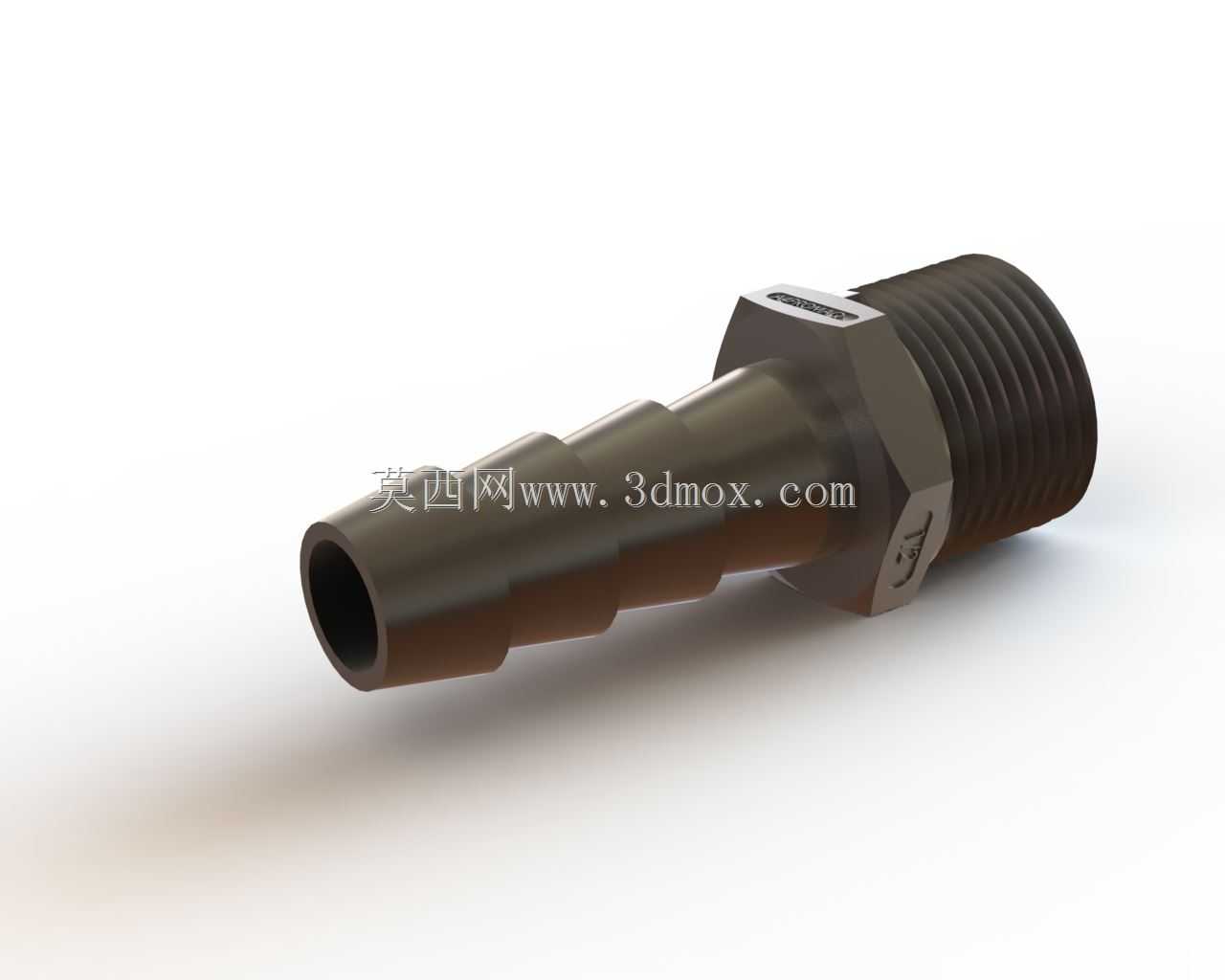

1/2NPTF外螺纹宝塔软管接头结构设计

　　这款1/2规格NPTF外螺纹宝塔接头，是流体管路系统里极为常见的硬管转软管过渡连接件，日常在气动控制回路、低压液压输送、小型给排水支路、化工试剂取样管路里都能见到它的身影，核心作用是实现刚性螺纹端口与柔性软管的快速密封对接，省去了硬管扩口、卡套预装的复杂工序，在设备现场改管、临时管路搭建、小型实验装置配管场景下的适配性极强。

　　从结构设计逻辑来看，接头整体采用一体式棒料机加工成型，没有拼接焊缝或者压装结构，从根源上避免了接头本体在承压工况下出现渗漏、断裂的风险。一端是符合NPTF干密封标准的外螺纹段，螺纹加工时严格控制牙型角与锥度公差，装配时依靠螺纹牙的形变填充配合间隙，不需要额外缠绕生料带或者涂抹密封胶就能实现可靠密封，适配各类内螺纹NPTF端口的阀块、泵体、设备壳体接口，螺纹根部设计有一体式六角台，既可以作为螺纹拧紧的受力位，也能在接头贴装密封端面时起到限位作用，避免螺纹拧入过深损伤配合件的内螺纹牙型。六角台朝向软管连接的一侧做了平滑过渡倒角，没有尖锐的加工棱角，一方面能减少接头安装时对操作人员的划伤风险，另一方面也能避免软管套接时被棱角割破内壁，影响密封可靠性。

　　另一端的宝塔段采用多段倒刺式阶梯结构，每一段倒刺的外径都略大于适配软管的内径，软管套接时会被倒刺撑开，依靠软管自身的弹性形变紧紧包覆在倒刺表面，每一级倒刺的朝向都与软管插拔方向相反，当管路内部带压时，介质压力会将软管管壁向外推，进一步压紧在倒刺结构上，压力越高密封抱紧力越强，正常工况下搭配喉箍锁紧后，可承受10bar以内的流体压力不会出现脱管、渗漏问题。宝塔段的最前端做了大角度导入倒角，现场装配时不需要额外扩口就能轻松将软管套入接头，即便是低温环境下软管材质偏硬的场景，也能降低装配难度，减少装配工时。

　　从安装边界尺寸来看，这款接头的六角对边尺寸符合常规管接头的扳手空间要求，安装时不需要特制非标扳手，使用普通活动扳手或者对应规格的开口扳手就能完成拧紧作业，接头整体轴向长度控制得较为紧凑，安装后不会占用过多的管路布置空间，在空间局促的阀岛、设备内部走线走管槽内也能顺利布置。需要注意的是，这类宝塔接头适配的软管材质多为PVC、橡胶、硅胶等具备一定弹性的柔性管材，装配时需要将软管完全推过所有倒刺段，直到软管端面贴紧六角台的过渡端面，再在最后一级倒刺的后方安装喉箍锁紧，避免喉箍压在倒刺段上导致密封失效。

　　在实际选型应用中，这类接头常被用于气动系统的气源支路连接，搭配PU软管输送压缩空气，给气缸、气动阀件提供动力气源；在小型冷却循环回路里，搭配橡胶软管连接冷却水泵与发热设备，输送冷却水实现温度控制；在小型化工实验装置里，搭配耐腐蚀的特氟龙软管输送低压腐蚀性试剂，依靠NPTF螺纹的干密封特性避免试剂渗漏风险。设计这类接头的三维模型时，需要重点把控NPTF螺纹的锥度公差、倒刺段的外径尺寸公差、六角台的对称度公差，确保加工出来的成品能和标准配件顺利适配，不会出现螺纹拧不进、软管套不上、密封失效的问题。接头本体的材质多选黄铜或者304不锈钢，黄铜材质成本低、易加工，适合常规无腐蚀的气动、水路场景；304不锈钢材质耐腐蚀性强，适合有弱腐蚀介质、户外安装的工况，不同材质的接头结构尺寸完全一致，仅表面处理和材质性能存在差异，三维建模时可以通过配置化设计切换材质属性，减少重复建模的工作量。
