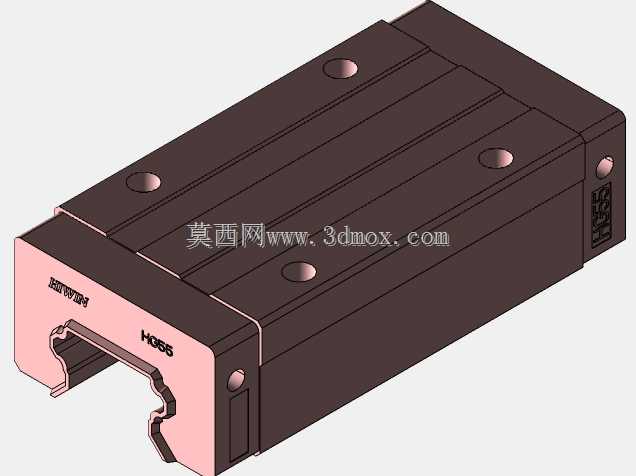

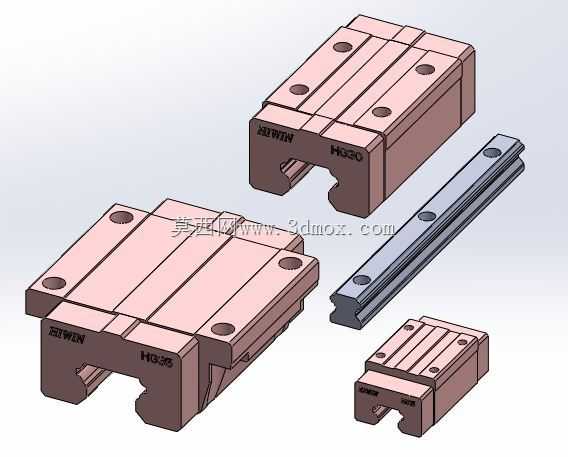

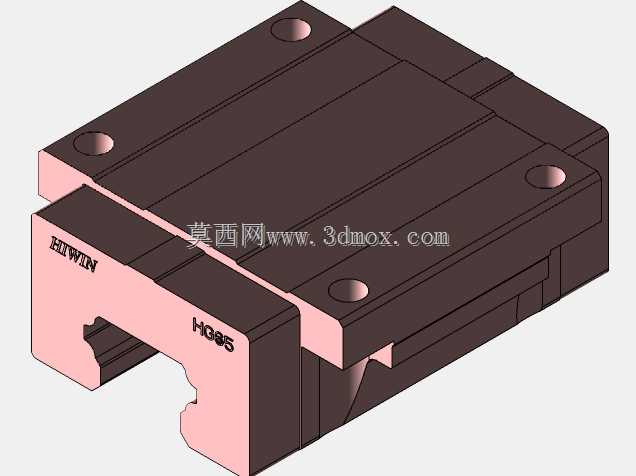

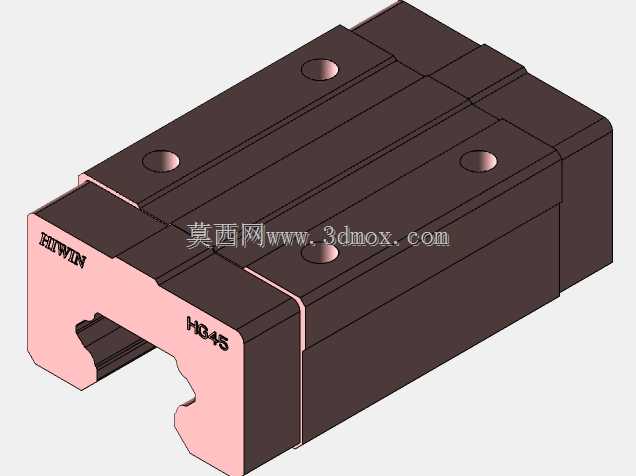

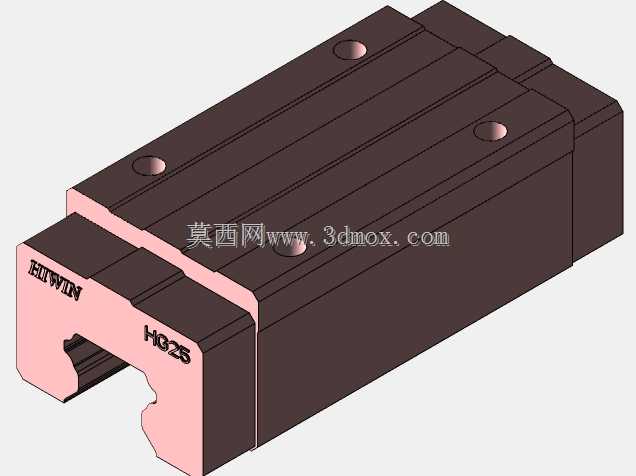

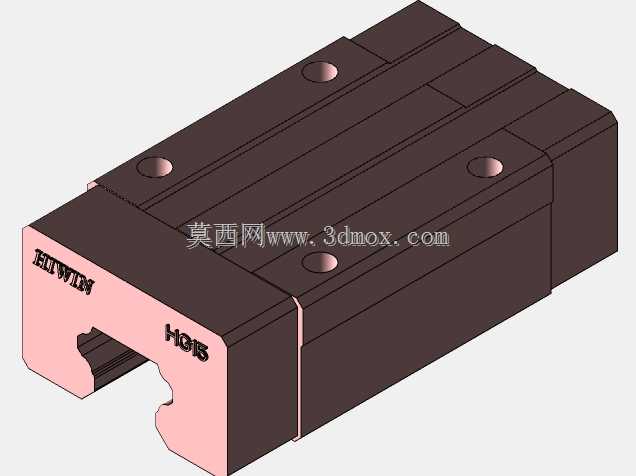

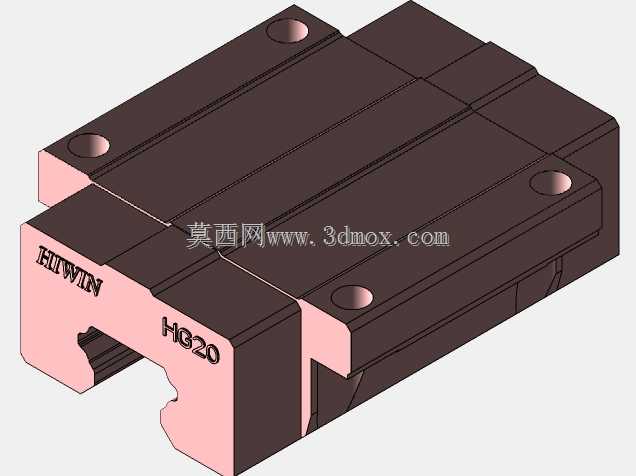

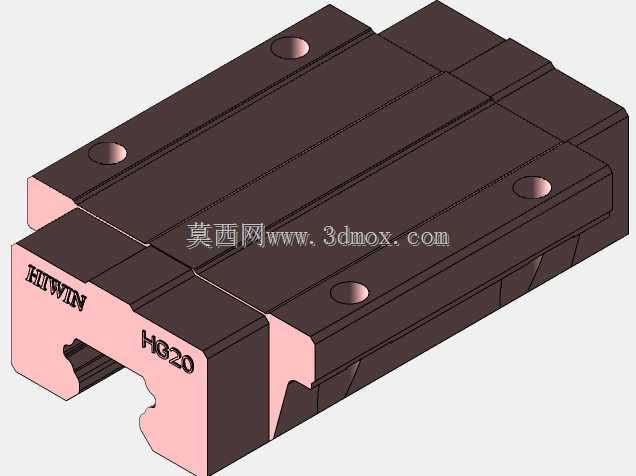

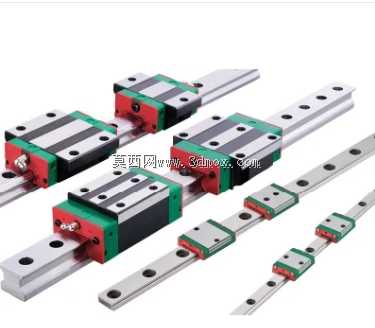

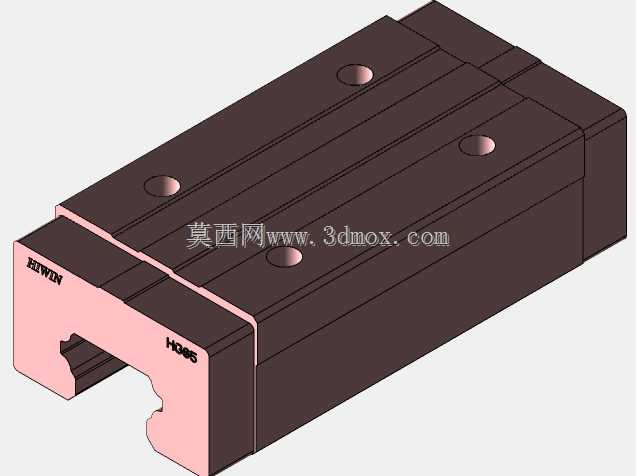

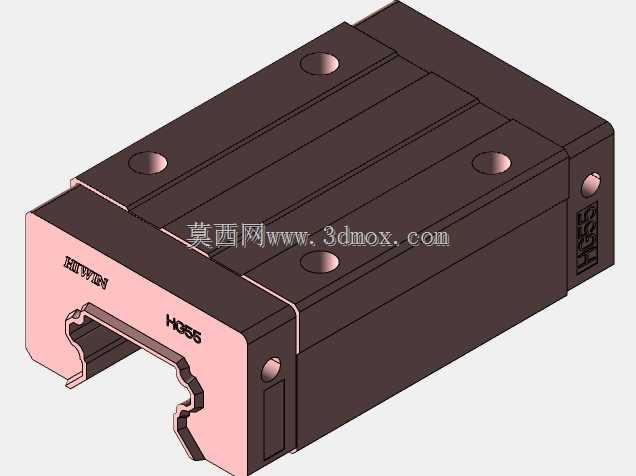

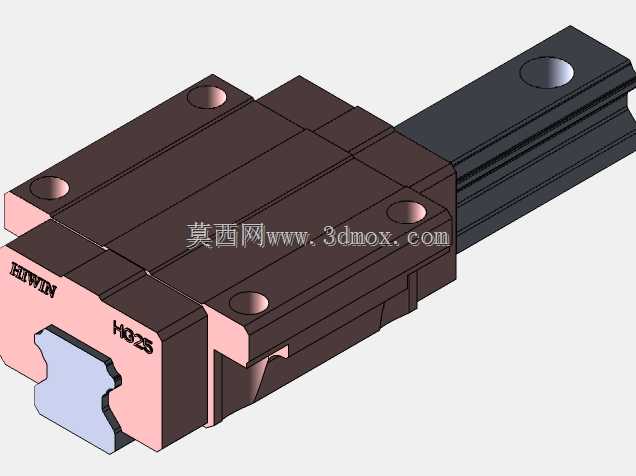

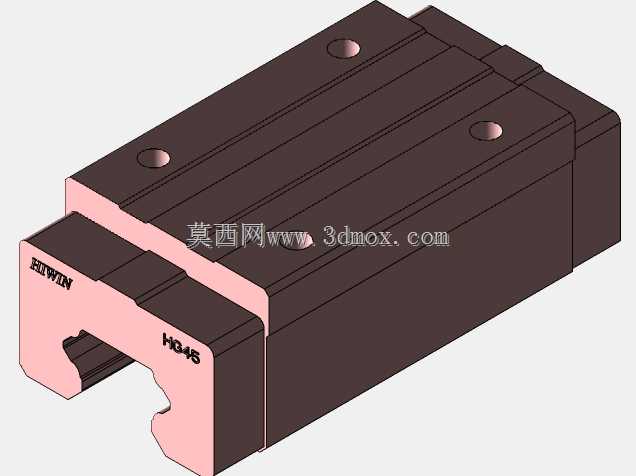

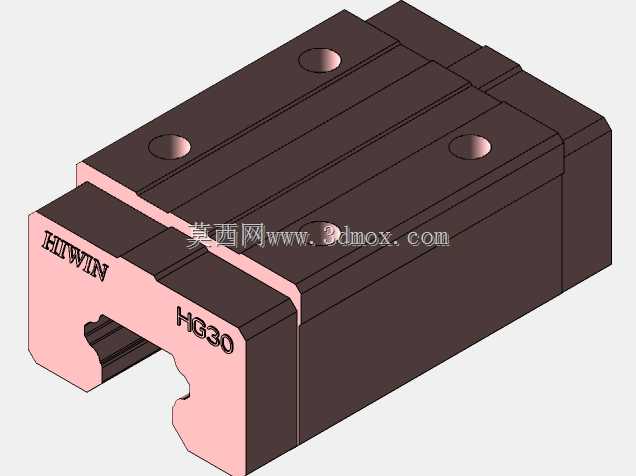

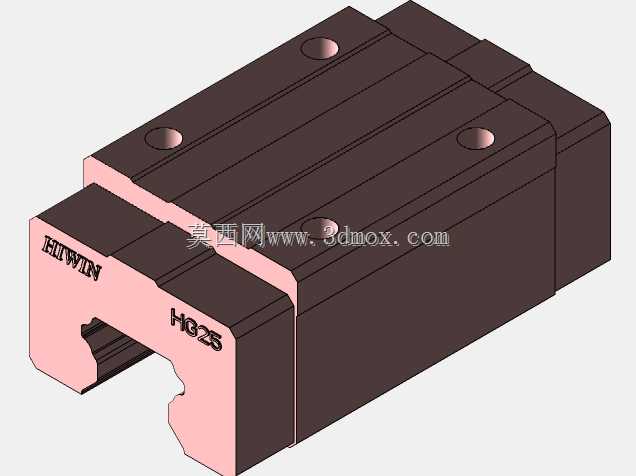

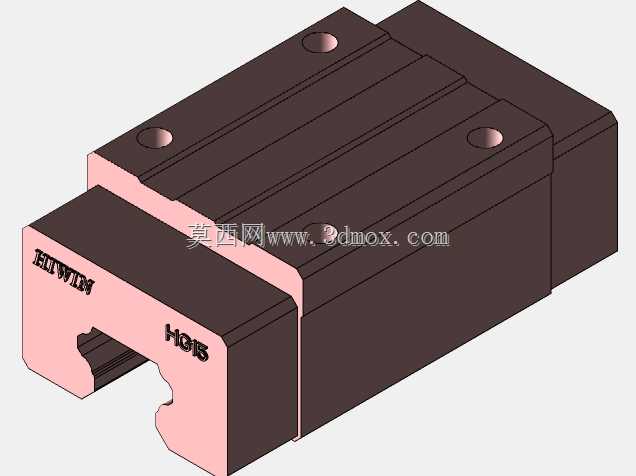

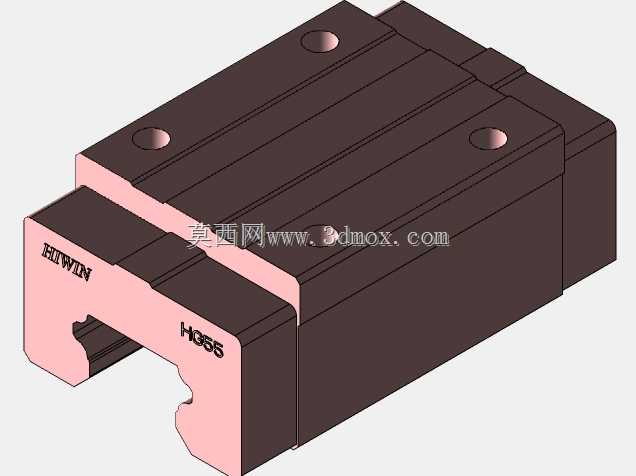

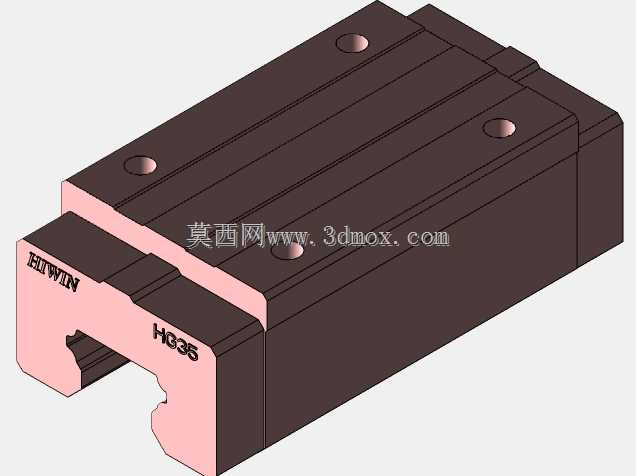

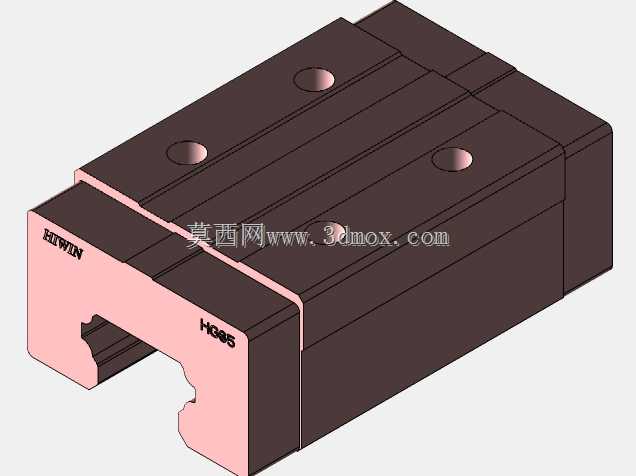

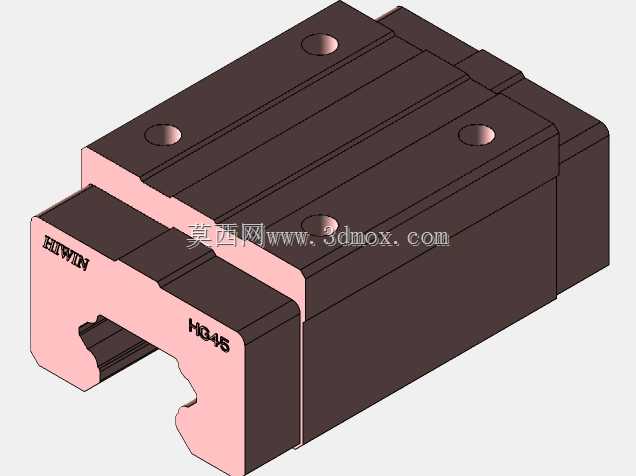

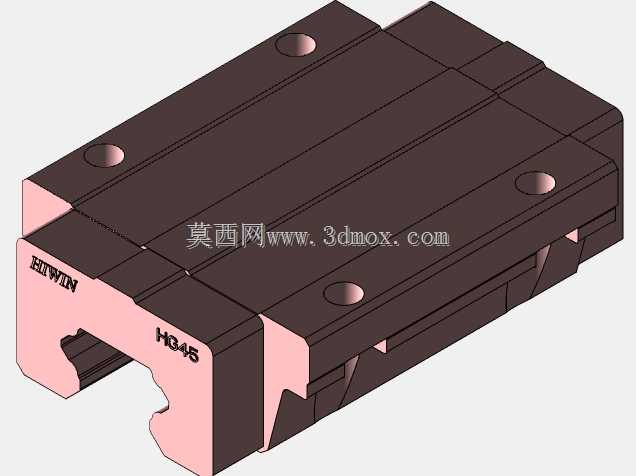

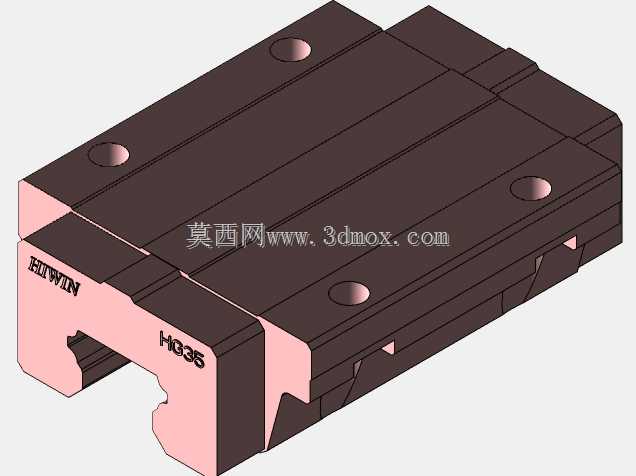

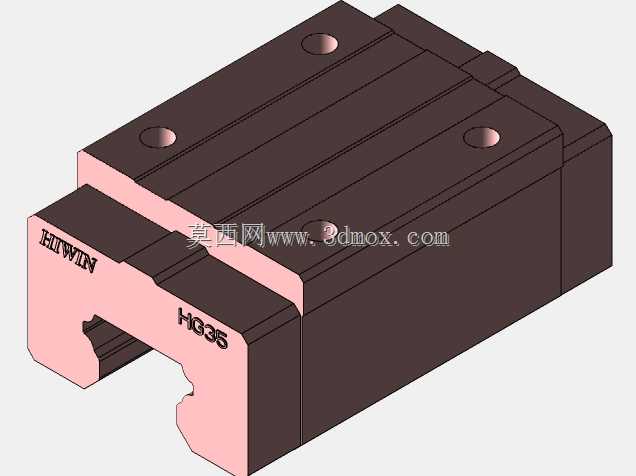

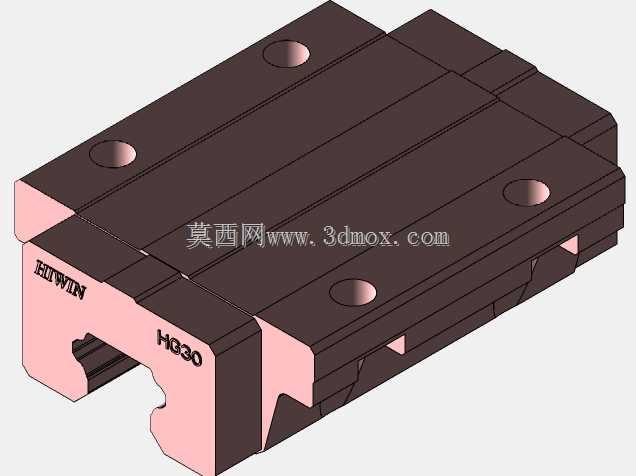

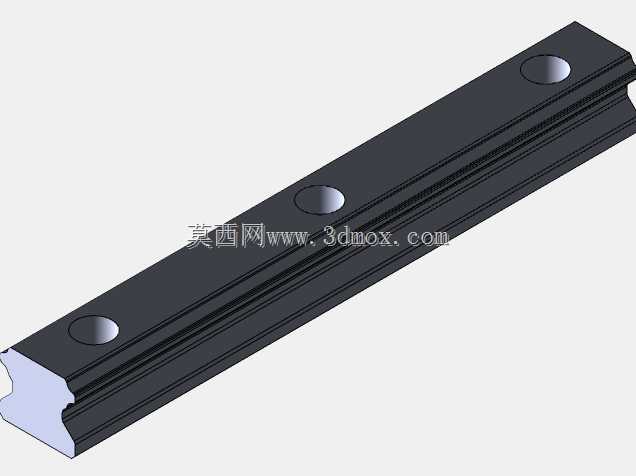

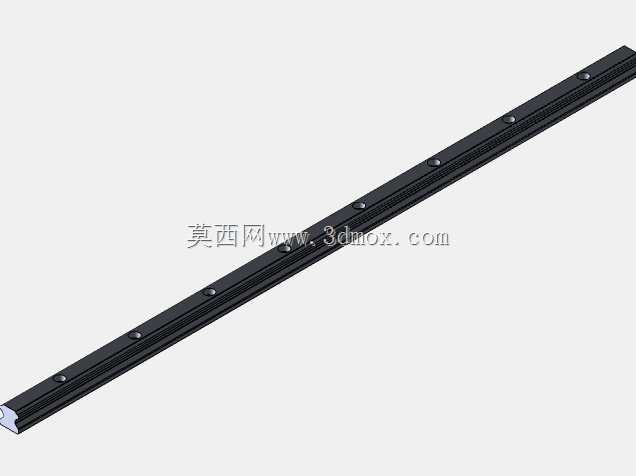

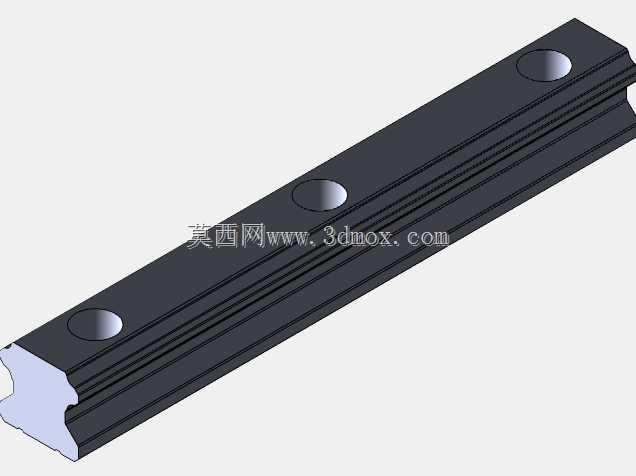

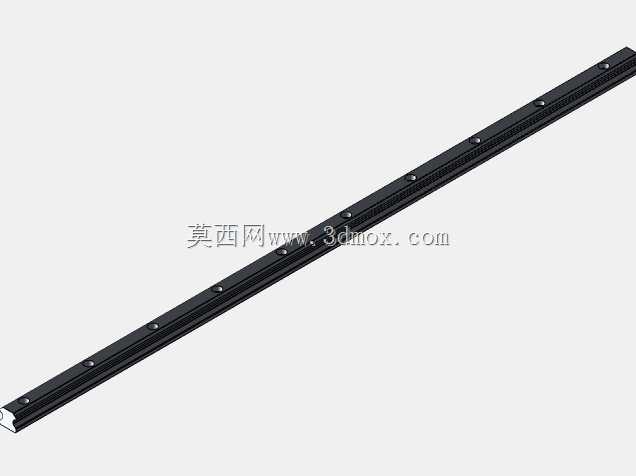

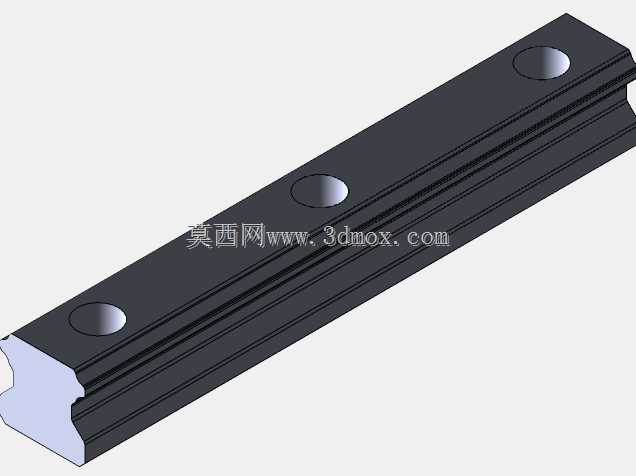

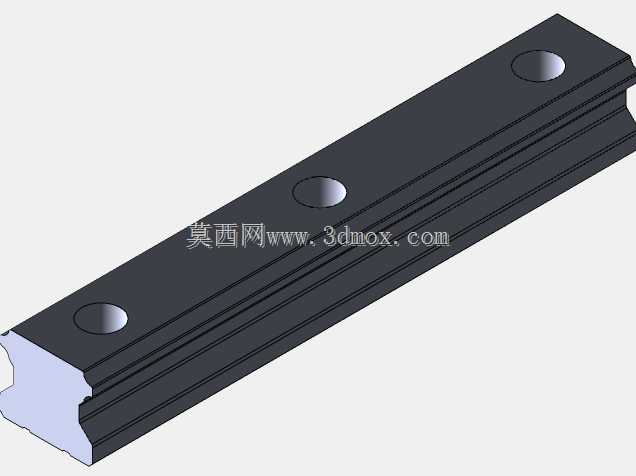

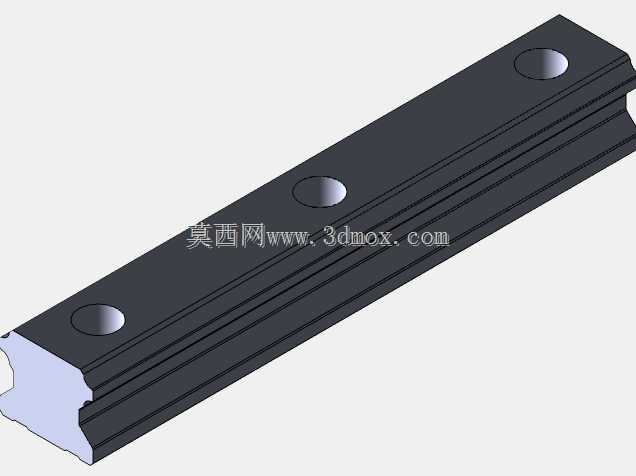

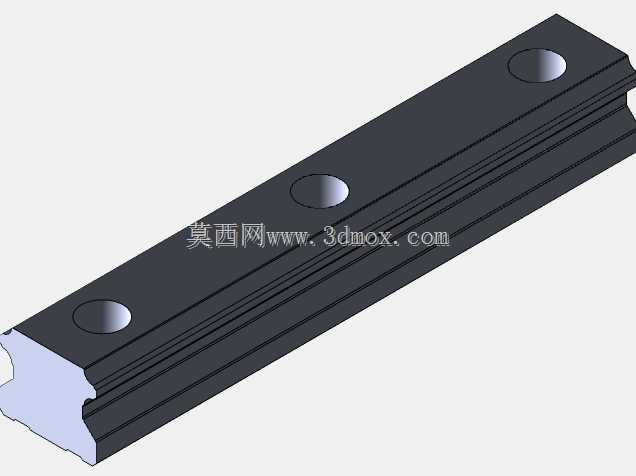

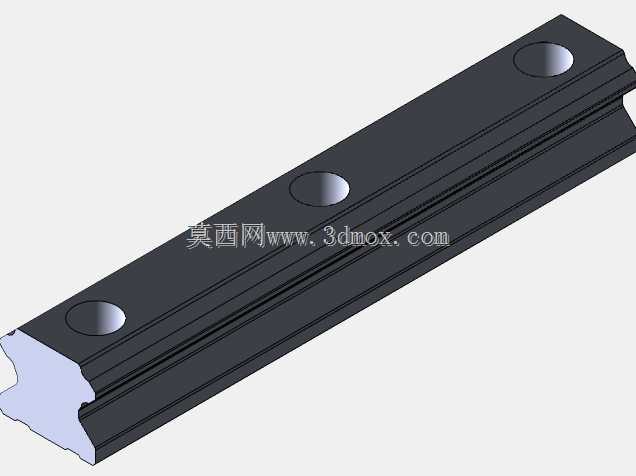

上银HG系列线性导轨滑块三维结构

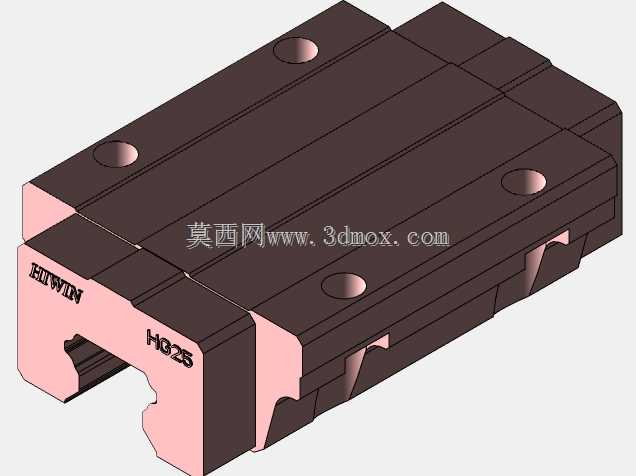

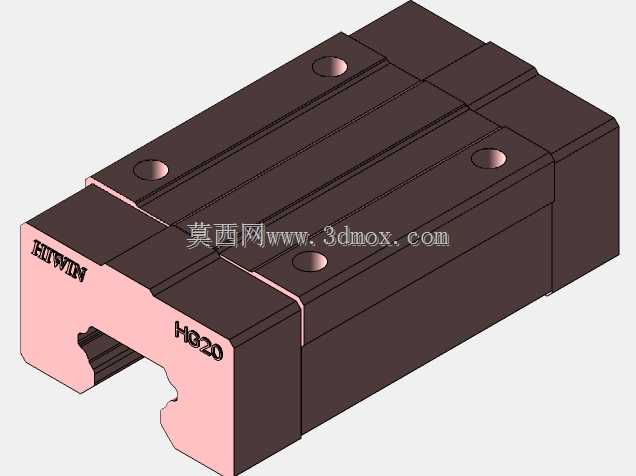

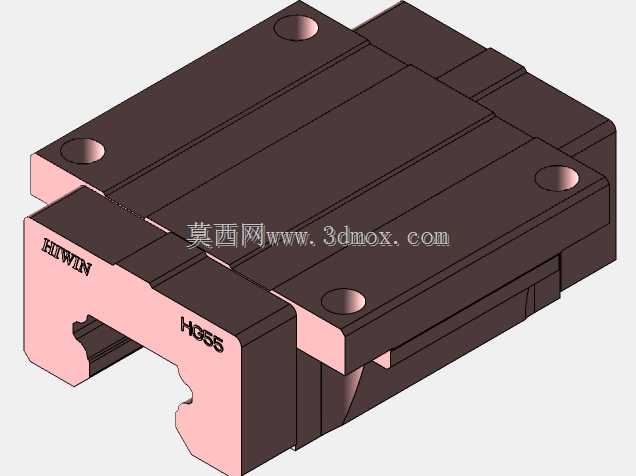

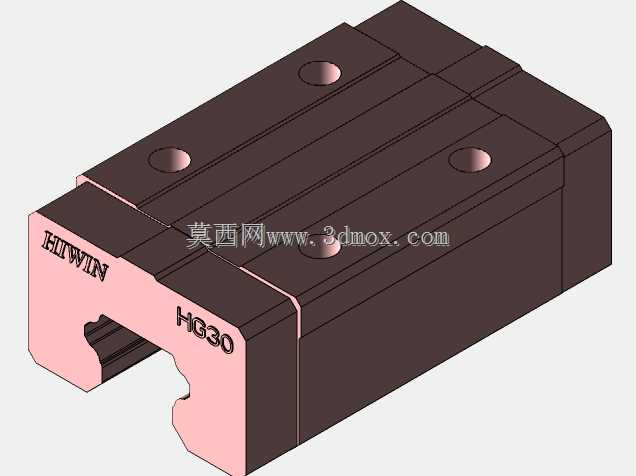

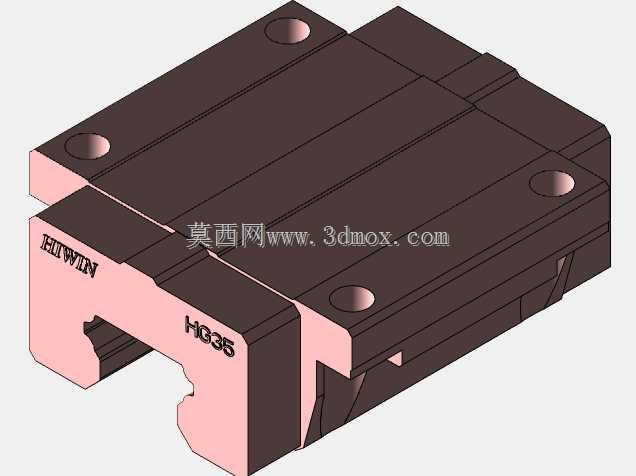

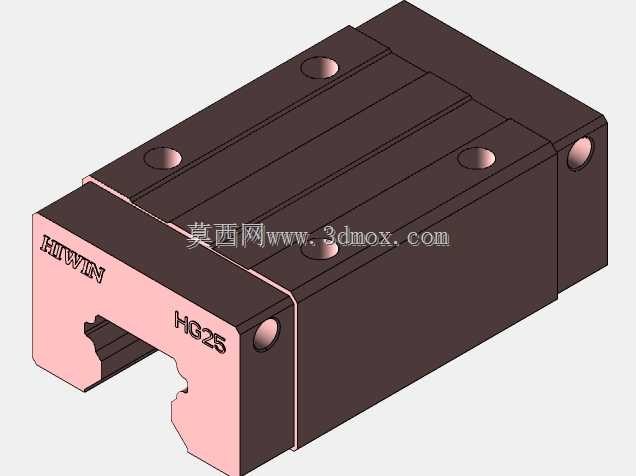

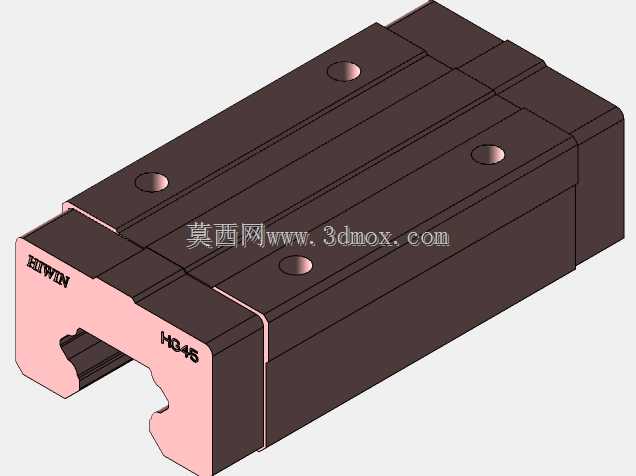

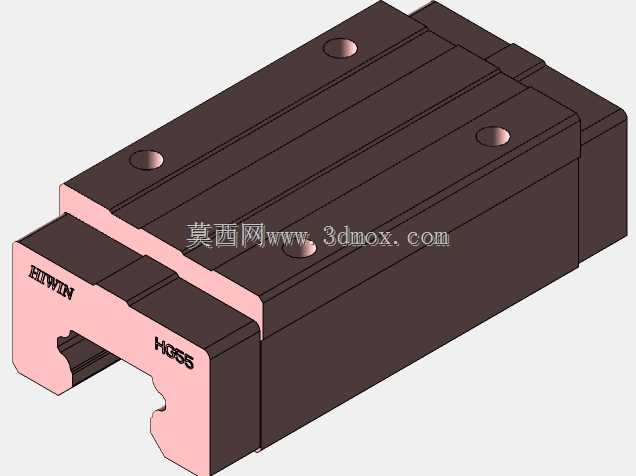

　　做机床改造和自动化线体设计快十二年，经手的线性导轨选型没有一千也有八百，上银HG系列的滑块是我做重载直线传动方案时绕不开的核心部件，这次还原的全系列滑块结构，覆盖了高组装法兰型、方型的常规载荷与重载荷型号，从设计端就把现场安装、运行、维护的实际痛点都嵌进了结构细节里。

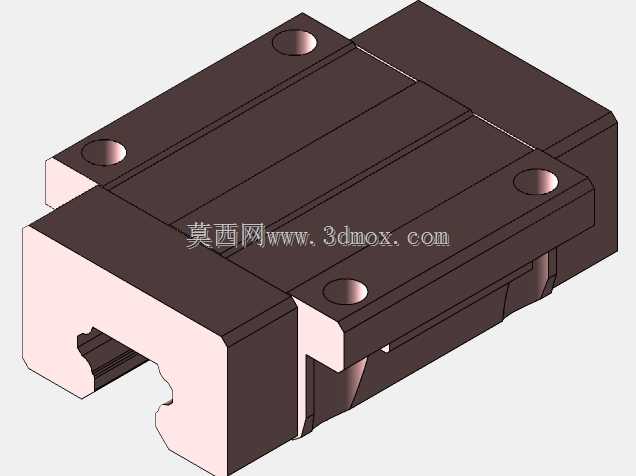

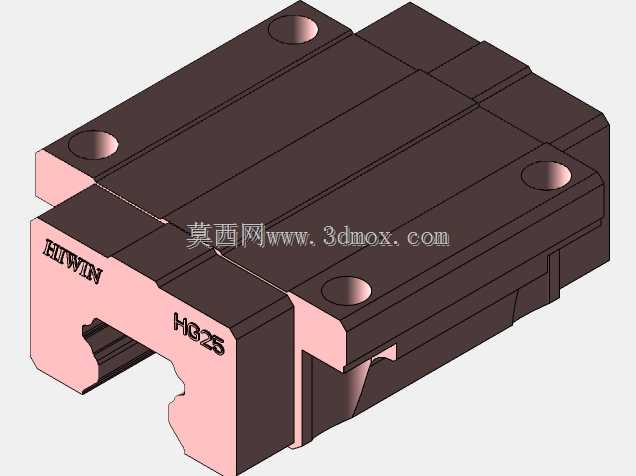

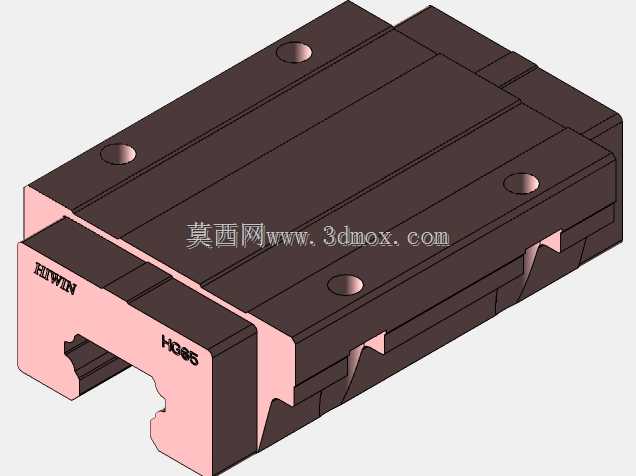

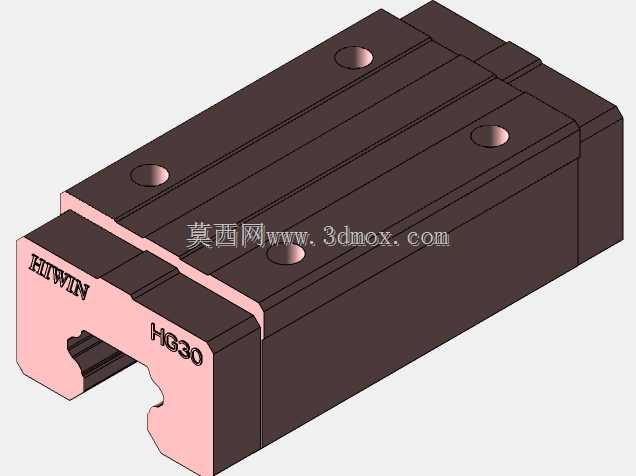

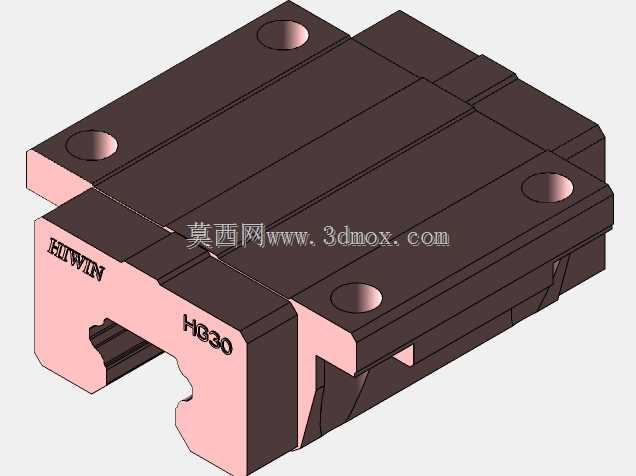

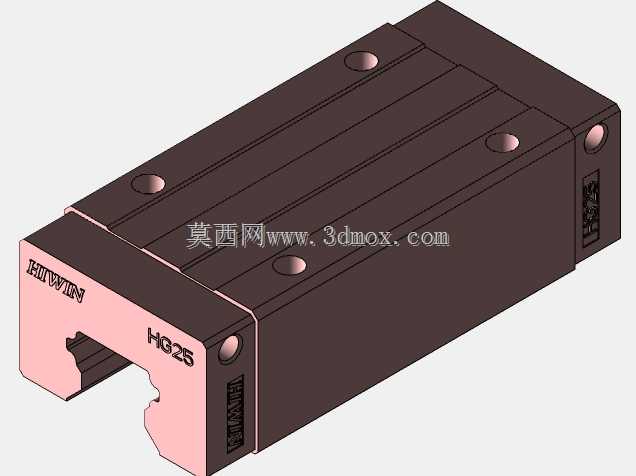

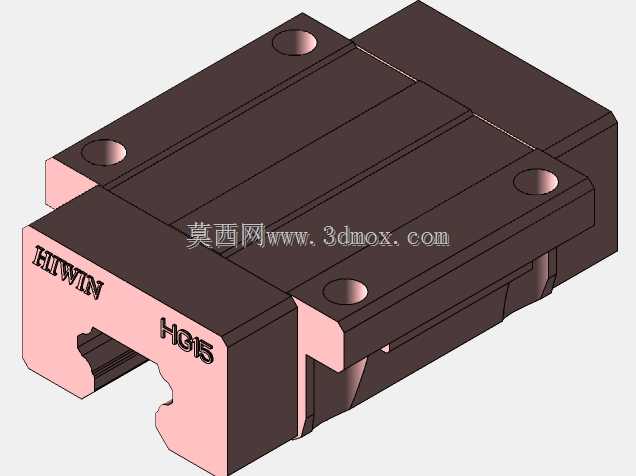

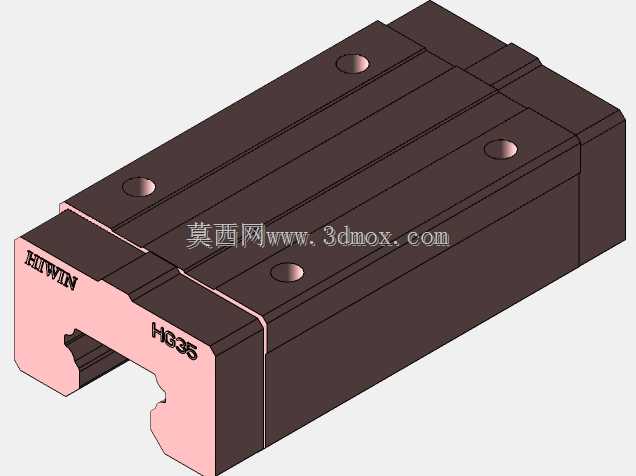

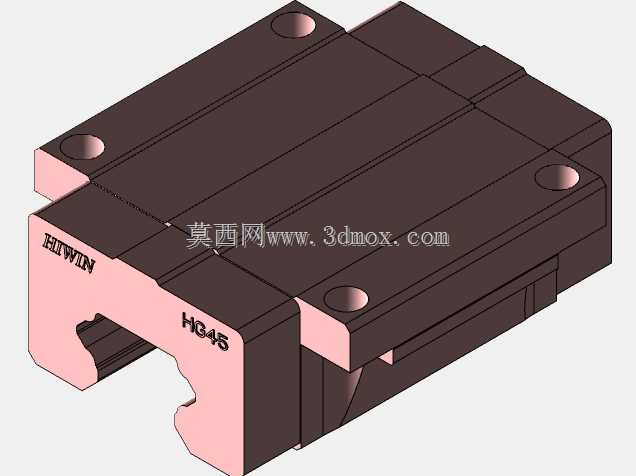

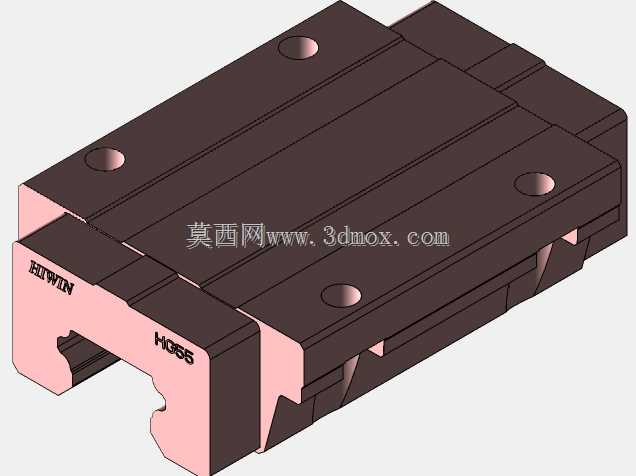

　　先讲实际用的场景，这类滑块不是只给机床用的，我做过的汽车焊装线滑台、光伏组件裁切机的进给轴、木工加工中心的横梁移动副、甚至重载AGV的举升导向结构，只要是需要直线往复运动、承载径向与反径向载荷、同时要抵消一定倾覆力矩的场合，HG系列的适配性都很强。很多刚入行的工程师选导轨只看额定动载荷，其实滑块的安装边界才是最容易踩坑的地方——不同后缀的滑块安装孔位、法兰边宽度、总高度差都有明确的公差带，比如HGH方型滑块的安装基准面在滑块侧面的磨削边，HGW法兰型的安装孔是贯穿式的，能从下方穿螺栓固定，在空间局促的滑台内侧安装时，法兰型的操作空间要比方型友好很多。

　　从结构设计逻辑来看，这款滑块的滚道采用的是歌德式牙型接触设计，两列滚道的接触角成45度对称布置，这种结构不是凭空来的，早期的线性滑块滚道接触角小，侧向承载能力弱，设备运行时一旦受偏载就容易出现滚道点蚀，歌德式结构能让钢球在滚道内的接触应力分布更均匀，四个方向的额定载荷基本一致，不管是下压的切削力、侧推的工装作用力，还是反向的拉紧力，都能通过钢球均匀传递到导轨滚道上，不会出现局部应力集中导致的提前失效。滑块两端的端盖结构我在建模时特意还原了内部的油道和返向器结构，返向器的曲面顺滑度直接决定了钢球循环的流畅度，现场遇到过不少滑块运行卡顿的问题，拆开来大多是返向器进了铁屑或者装配时错位，导致钢球循环时卡滞，所以端盖和滑块本体的定位销孔位置公差要求很高，建模时我把定位配合的公差带按实际加工要求留了0.02mm的间隙，和实际装配的工况完全匹配。

　　再讲安装边界的细节，滑块的密封结构是分层设计的，最外侧的端面防尘刮片能刮掉导轨表面附着的大颗粒切屑、切削液结块，中间的内层密封能阻挡细微粉尘进入滚道，底部还有底密封片，完全封住滑块和导轨配合的下侧间隙，在铸铁加工车间那种金属粉尘多的环境里，带全密封结构的滑块使用寿命比不带密封的能长三倍以上。安装基准面的设计也有讲究，滑块侧面的基准边是经过精磨的，和导轨侧基准面的平行度公差控制在0.01mm每米长度内，安装时只要把滑块基准面靠紧滑台的定位台阶，按对角线顺序拧紧安装螺栓，不需要反复打表就能保证行走平行度在合格范围内。不同载荷等级的滑块钢球直径有细微差别，重载荷HA、HC型号的钢球直径比普通CA、CC型号大0.5mm左右，滚道的淬硬层深度也更深，在做粗加工机床的进给轴选型时，重载荷型号的额定寿命能比普通型号高40%左右，适合频繁启停、冲击载荷大的工况。

　　建模的时候我特意把滑块的润滑注油口位置做了可配置的结构，端盖的正面和侧面都预留了注油嘴安装位，现场安装时可以根据管路布置的方向选择注油口位置，不用额外加工改道。滑块和导轨配合的预压等级也在结构上做了区分，不同预压对应的钢球组尺寸差在模型里做了参数化关联，轻预压适合焊装、搬运这类对阻力敏感的场合，中预压适合切削加工这类对刚度要求高的场合，重预压则用在高精度磨床这类几乎不允许有间隙的工况里。很多人装滑块时容易把滑块从导轨上抽出来导致钢球脱落，其实滑块内部有保持架把钢球固定在滚道里，只要不是硬撬，正常抽拉不会掉球，建模时我也还原了保持架的限位结构，能直观看到钢球在循环回路里的排布方式，不管是做设备的运动仿真，还是做安装维护的培训演示，这个结构都能直接用。

　　另外要提的是滑块的安装螺栓沉孔深度，不同型号的沉孔深度不一样，选螺栓的时候不能太长，否则螺栓顶到沉孔底部会导致滑块安装面和滑台面不贴合，运行时会出现爬行、异响的问题，我在建模时把沉孔的深度、安装孔的跨距都按实际样本的尺寸做了1:1还原，设计滑台时直接调用模型就能核对安装孔位，不用反复翻样本查尺寸，能省不少选型和校核的时间。
