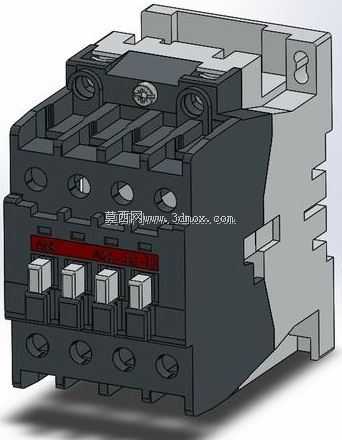

AF300-30-11交流接触器三维结构设计

　　在低压配电与工业控制回路的三维布局设计中，接触器类元件的建模精度直接影响整柜装配的干涉校验结果，本次完成的AF300-30-11接触器三维结构，完全围绕实际工程安装与选型需求搭建，可直接嵌入各类电控柜、设备控制单元的装配体中完成布局校验。从实际应用场景来看，该规格接触器主要承担三相主回路的频繁通断任务，常见于风机水泵控制、生产线传动单元配电、机床动力回路切换等场景，建模过程中优先还原了其作为大电流通断元件的结构特征，主触头区域的接线端子排布完全匹配实际接线的操作空间需求，进出线端的螺栓孔位、压线板结构均按实物比例还原，可直接用于二次接线的走线模拟，避免实际装配中出现线缆弯折半径不足、端子与相邻元件安全距离不够的问题。

　　设计思路上没有做多余的外观简化，而是将结构拆分为电磁驱动基座、主触头灭弧腔、辅助触点模块、安装固定卡扣几个独立子装配体，每个子部件的配合间隙都参考实物装配公差设置，比如基座与上盖的卡扣配合量、辅助触点模块与主体的插接定位结构，都还原了实际产品的装配逻辑，方便后续做拆解动画或者维护流程模拟时直接调用。外形尺寸与安装边界的处理是本次建模的重点，底部的标准卡轨安装结构完全适配行业通用的35mmDIN导轨，安装面的凸起定位筋、卡扣的弹性行程都做了准确还原，在整柜装配模拟时可以直接卡入导轨模型完成定位，不需要额外调整配合关系；元件整体的长宽高尺寸严格对照实物样本参数，主回路接线端子的相间距满足低压配电的安全爬电距离要求，

　　相邻端子之间的隔筋结构完整还原，在做电气间隙校验时可以直接测量模型得到准确数据，不需要再对照二维图纸反复核对。功能特性的还原上，主触头区域的灭弧罩结构做了分腔设计，对应三相主触头的独立灭弧空间，灭弧栅片的排布位置、罩体的卡扣固定结构都和实物一致；顶部的辅助触点单元为1开1闭配置，触点的接线端子位置、标识区域的凸起结构都做了还原，方便在三维布线时区分辅助回路的接线点位；侧面的线圈接线端子区域预留了足够的接线操作空间，端子的压线螺钉位置、标识牌安装槽都完整呈现，模拟接线时可以准确判断线缆接入后的弯折走向。从结构设计的工程视角来看，这类低压元件的三维建模不需要追求极致的曲面外观，核心是要把安装配合、接线空间、元件干涉相关的结构做准确，

　　比如接触器本体与相邻的断路器、热继电器的安装间距，在排布柜内元件时，直接调用该模型就可以快速完成布局，提前排查元件之间、元件与柜体内壁、线槽之间的干涉问题，减少实际生产中的改造成本。建模过程中特意保留了元件表面的分模线、安装标识的凸台结构，不是做理想化的光滑外观，而是尽可能贴近实物的成型特征，在做整机渲染或者数字化样机展示时，能更贴近真实的装配效果。另外，元件的重心位置也按实际结构做了配重还原，在做柜体抗震模拟、运输振动校验时，该模型的质量属性可以直接参与仿真计算，不需要额外设置质量参数。对于从事电控柜结构设计、设备电气布局的工程师来说，这类准确的元件模型可以大幅提升三维布局的效率，不需要自己从零开始测绘建模，直接调用就可以完成装配校验、接线模拟、BOM统计等工作，尤其是在做非标设备的电气单元设计时，准确的接触器模型可以帮助提前规避很多安装阶段才会发现的空间问题，比如接线后端子与柜门的距离、元件拆装时的操作空间是否足够，这些细节都可以在三维阶段通过模型完成验证。
