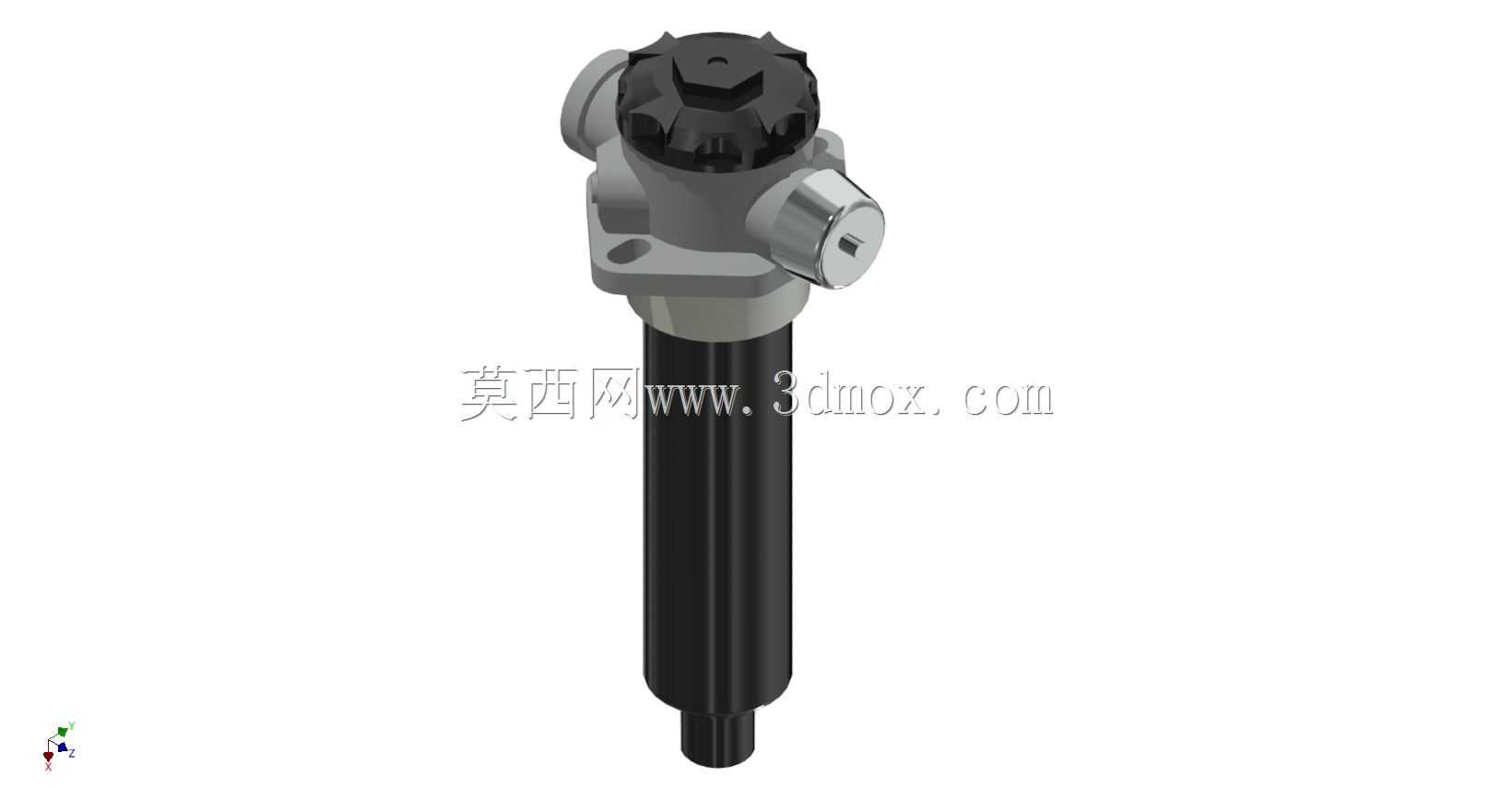

Ikron HF547型回流过滤器三维结构

　　在液压系统的日常运行中，油液清洁度直接决定了泵、阀、执行元件的使用寿命与工况稳定性，回流过滤器作为液压回路回油侧的核心净化元件，承担着拦截系统运行过程中产生的磨屑、密封件老化残渣、外界侵入杂质的关键作用，避免带杂质的油液直接返回油箱造成二次污染。这款HF547型回流过滤器的结构设计完全适配中低压液压回路的回油工况，顶部的旋钮式结构集成了旁通阀与排气功能，当滤芯堵塞导致压差达到设定阈值时，旁通阀会自动开启避免回路背压过高，顶部的排气结构可在系统初次充油时排出腔体积存空气，防止气蚀、爬行等液压系统常见故障。

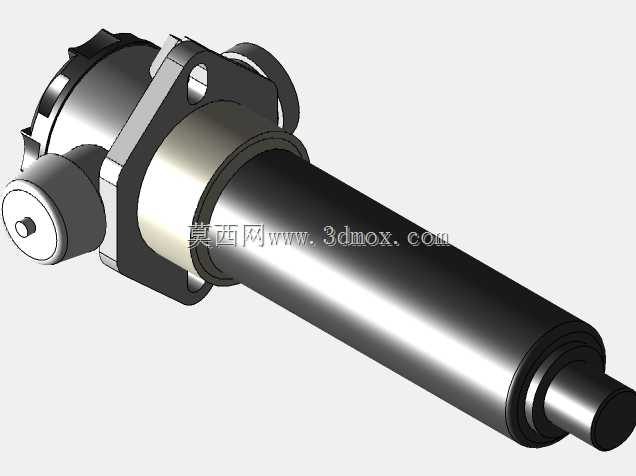

　　从安装边界来看，该过滤器采用顶部法兰安装形式，法兰面预留两个对称的安装固定孔，可直接固定在油箱顶板的预留安装位上，长筒状的滤芯腔体垂直向下伸入油箱内部，无需额外占用油箱外部的安装空间，侧面的两个油口分别对接系统回油管路与油箱内部流道，油液从侧方入口进入过滤器腔体后，经过滤芯的径向过滤，洁净油液从腔体下方直接流入油箱，流道设计尽可能降低了回油背压，减少不必要的压力损失。顶部的黑色旋盖采用快拆结构设计，日常维护更换滤芯时无需拆卸整体安装法兰与外接管路，只需旋开顶部端盖即可直接取出内置滤芯，大幅缩短设备维护的停机时间，端盖与腔体之间采用径向密封结构，可耐受回油侧的常规压力波动，避免出现渗漏问题。

　　建模过程中对各部件的配合公差做了对应还原，法兰安装面的平面度、油口的同轴度、端盖旋合的螺纹配合间隙都按照液压元件的常规设计标准做了参数化设定，侧方预留的检测接口可直接对接压差发讯器，当滤芯堵塞到需要更换的程度时，压差发讯器可输出电信号或者目视警示信号，提醒运维人员及时更换滤芯，避免长期带故障运行损伤系统元件。不同于压力管路过滤器的高压耐受设计，这款回流过滤器的壳体壁厚按照回油侧的常规工作压力做了优化，在保证结构强度的前提下尽可能控制整体重量，长筒体的外部做了光滑的圆柱面设计，伸入油箱内部的部分不会出现结构凸起造成的油液流场紊乱，也避免了杂质在壳体外壁的异常沉积。

　　在实际设备选型适配中，这类回流过滤器多用于工程机械、机床液压站、注塑机液压系统的回油回路，安装时需要注意法兰面与油箱顶板之间的密封处理，避免油箱内的油液从安装缝隙渗出，同时要保证滤芯腔体的垂直安装角度，避免倾斜安装导致滤芯偏磨、旁通阀启闭卡滞的问题。模型还原了产品的所有外部装配特征，包括油口的连接尺寸、安装孔的孔距与孔径、端盖的旋合尺寸、整体的高度方向边界，可直接用于液压站的三维布局设计、管路干涉检查、维护空间校核等工作，结构细节上还原了顶部旋钮的防滑齿结构、侧方油口的连接端面特征、安装法兰的定位缺口，能够满足结构设计阶段的装配验证需求，不需要额外做外部结构的二次测绘。
