萨澳丹佛斯款三通手动按钮阀结构

　　这款三通按钮阀常见于中小型工程机械的操纵气路、低压液压辅助回路中，比如小型装载机的手动先导控制支路、高空作业平台的应急操作回路、农用收获机械的离合控制气路里都能见到同结构元件的身影，核心作用是通过人工按压按钮实现气路或低压油路的通断切换，完成执行元件的动作触发，相比电磁换向阀，这类手动按钮阀不需要额外布设控制电路，在无供电的应急操作位、需要人工确认触发的安全联锁工位适配性极强，不会因为电路故障出现误动作，操作反馈直接清晰，操作人员按下按钮的行程到位后就能明确感知阀口切换完成，不需要额外加装到位指示装置。

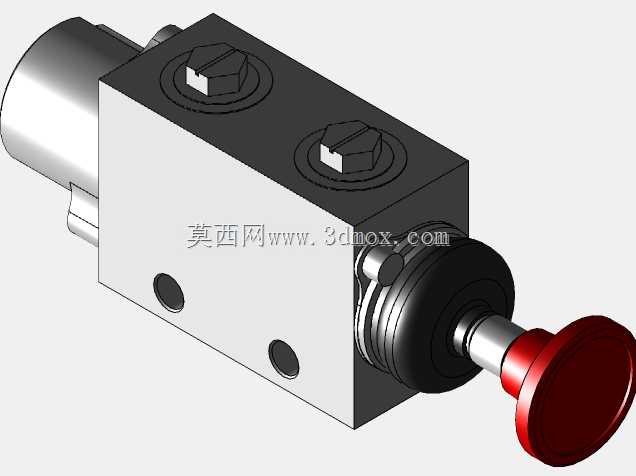

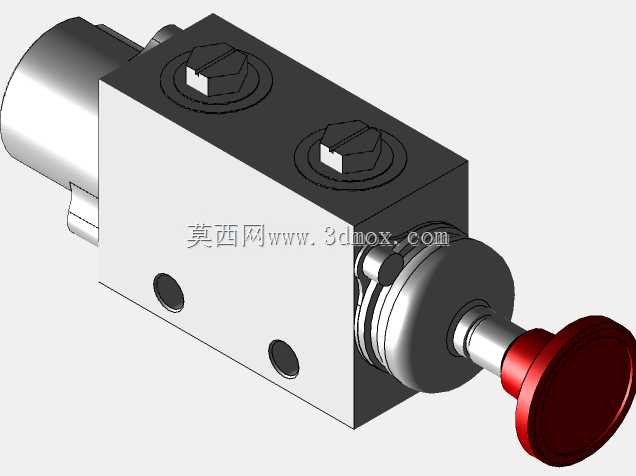

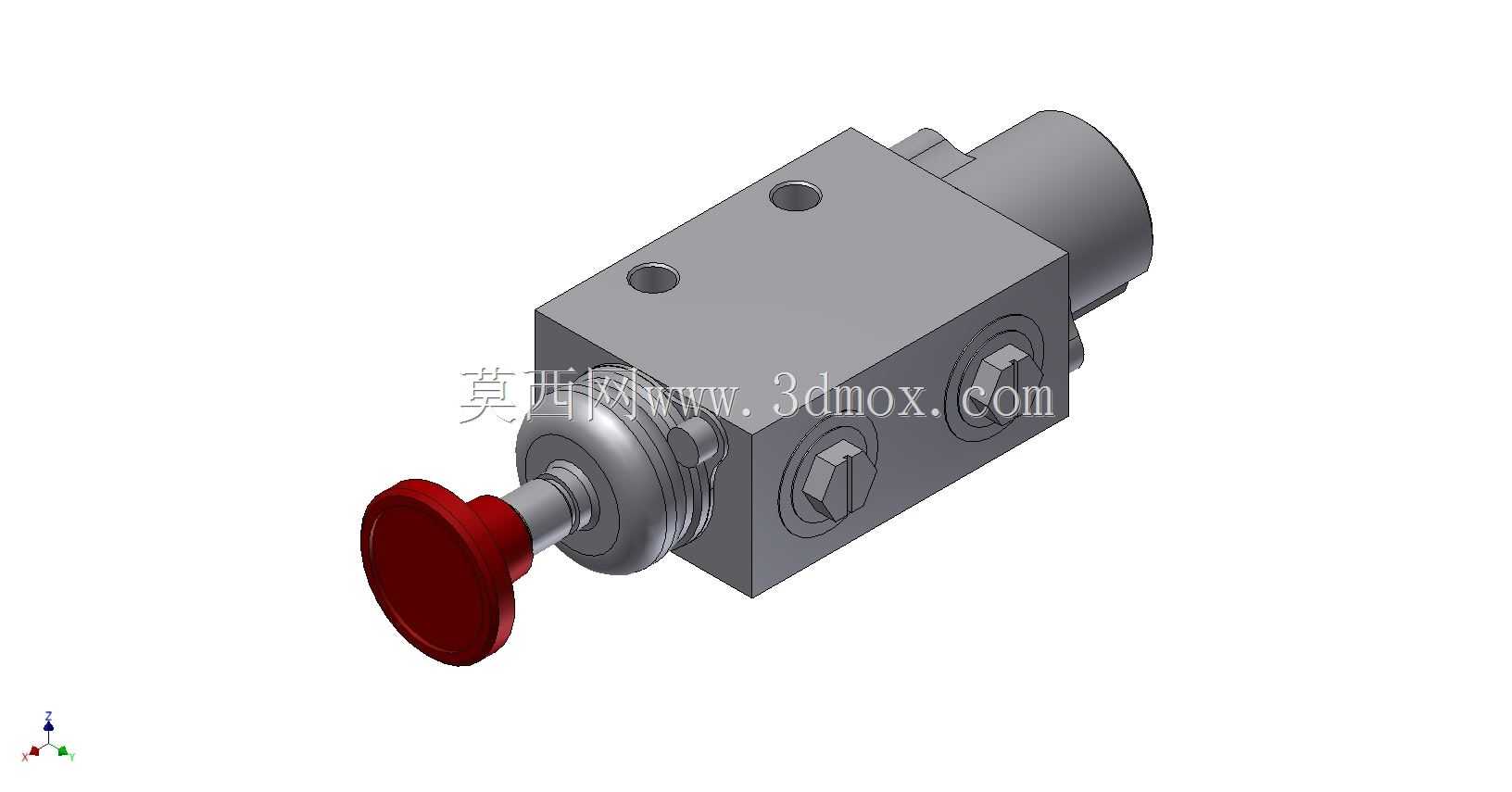

　　从结构设计来看，这款阀采用块式集成阀体设计，主体为方形切削加工的阀块结构，三个通油/通气接口分别布置在阀块的不同安装面上，其中两个工作接口布置在阀块侧方的调节端旁，主进/回接口布置在阀块的轴向端侧，安装时可以根据设备的布管方向选择合适的安装面，阀块上预留了两个内螺纹安装孔，采用沉孔设计，安装时螺栓头部不会突出阀块表面，避免和周边布管、操纵杆件产生运动干涉。按钮端采用红色蘑菇头式按压结构，按钮帽的直径大于阀杆直径，操作人员佩戴劳保手套时也能准确按压触发，不会出现滑脱问题，按钮帽和阀杆之间采用卡簧固定，长期按压使用不会出现帽体脱落的情况，阀杆和阀体之间设置了多层密封结构，靠近按钮端的防尘圈可以阻挡施工现场的粉尘、泥沙进入阀杆配合间隙，内侧的动密封件负责阻隔介质泄漏，即使在有扬尘、少量淋水的户外施工场景下也能稳定工作。

　　阀块侧方设置了两个一字槽调节螺钉，这两个结构是用来调节阀口切换的行程阻尼以及复位弹簧预紧力的，在不同的应用场景下，比如气路控制时需要阀口切换速度快、响应灵敏，可以将弹簧预紧力调小，缩短按钮按压行程；如果是低压液压回路控制，为了避免液压冲击导致执行元件动作过猛，可以适当调大阻尼，让阀口缓慢开启，减少管路的压力冲击。阀的复位机构内置在阀体内部，松开按钮后阀杆会在弹簧力作用下自动复位，切断工作回路的介质供给，回到初始工位，不需要人工额外操作复位，适合作为点动控制的触发元件使用，比如控制气喇叭、液压驻车机构的解锁动作，都是点动触发的使用场景，松开后自动复位切断介质，避免长期通流导致的元件误动作或者能源损耗。

　　从安装边界来看，这款阀的整体轴向长度从按钮帽端面到阀体尾端的接口端面控制得比较紧凑，方形阀体的棱边都做了小倒角处理，安装时不需要预留太大的操作空间，按钮端只需要预留出按钮全行程的按压空间，大概20mm左右的操作间隙就足够，侧方的调节螺钉只需要在调试时预留出一字螺丝刀的操作空间，日常使用时不需要额外维护空间，安装孔的孔距按照常规液压阀的通用安装尺寸设计，可以直接替换同规格的其他品牌三通按钮阀，不需要重新加工安装板的孔位，布管时侧方的两个工作接口采用标准管螺纹，和常规的气动、液压管路接头适配性好，不需要定制特殊转接头。

　　在实际选型使用时，这类阀要注意区分适用介质，气路用的版本密封件采用丁腈橡胶材质，适配压缩空气介质，液压用的版本密封件会适配矿物液压油，不能混用，否则容易出现密封件溶胀导致的卡阀问题。阀的内部流道采用钻孔成型的工艺，流道转折处做了圆弧过渡，减少介质流动时的压力损失，同时避免流道死角残留杂质导致的阀口卡滞，阀口采用锥面密封结构，相比平面密封的结构，密封比压更大，在低压工况下的内泄漏量更小，长期使用也不容易出现密封面磨损导致的内泄问题。按钮的按压力度经过匹配设计，按压力控制在成年人单指可以轻松按压的范围，长期频繁操作也不会导致操作人员手部疲劳，同时复位弹簧的力足够克服阀杆的摩擦阻力，不会出现按钮按下后卡滞无法复位的情况。
