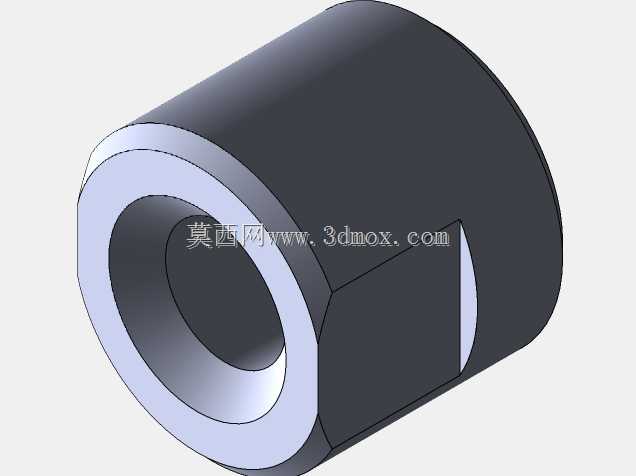

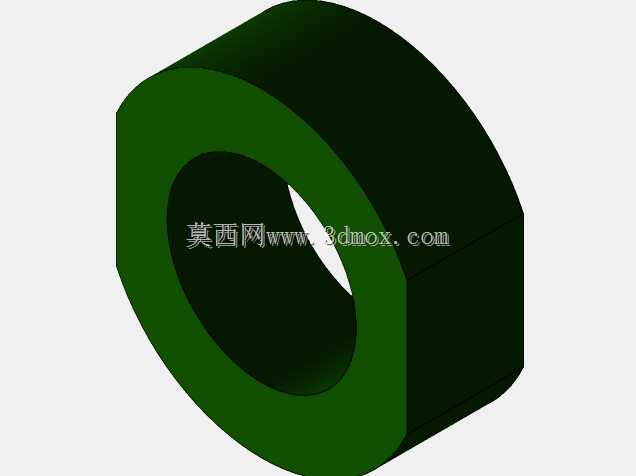

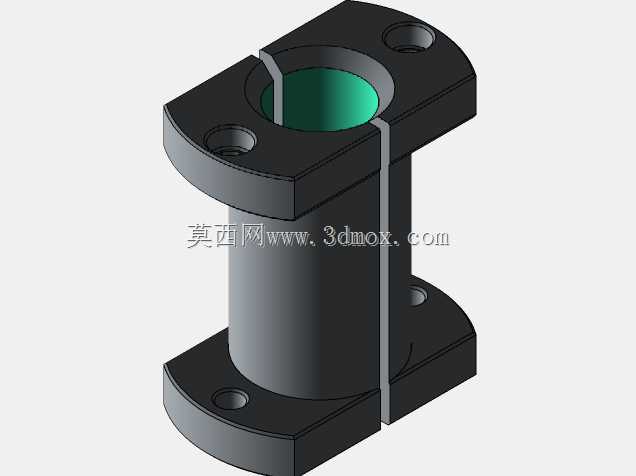

带侧削平结构的轴套类机械零件

　　这类带侧部削平结构的轴套零件，在常规回转类衬套的基础上做了定向防转设计，日常多应用在需要周向定位、不允许配合件相对转动的传动工位，比如小型仪表的转轴支撑、精密进给机构的导向衬套、传感器安装座的定位衬套场景里，相比全圆柱面的普通轴套，它不需要额外加装定位销或者键，依靠侧部的削平面和安装座的对应平面贴合，就能实现周向锁止，装配工序更简洁，也避免了键槽加工带来的应力集中问题。从结构设计逻辑来看，主体采用同轴阶梯内孔设计，不同内径的孔段分别对应不同直径的配合轴段，大内径段可以容纳轴端的台阶或者密封件，小内径段作为主要的滑动支撑面，壁厚经过合理匹配，既保证足够的径向支撑强度，也不会因为壁厚过大造成材料浪费或者安装空间冗余。

　　侧部的削平面位置经过公差匹配，和安装孔内的对应平面配合后，能承受一定的周向扭矩，不会因为设备运行中的振动出现轴套跟转的问题，削平面的轴向长度覆盖了整个安装配合段，保证接触面积足够，避免局部压强过大造成接触面压溃。外形尺寸方面，整体为短圆柱回转体，轴向长度和外径的比例适配紧凑安装空间，外圆面的粗糙度要求满足压装或者滑装进安装座的需求，两端做了微小的倒角处理，既可以去除加工毛刺，也能在装配时起到导向作用，避免装配过程中刮伤安装座的内孔表面。内孔的各段同轴度公差控制在合理范围，保证穿入的轴件运转时不会出现偏磨，削平面和内孔轴线的平行度有明确要求，确保安装后定位方向准确，不会出现偏斜导致的卡滞问题。实际使用中，

　　这类零件多采用耐磨合金或者铜质材料加工，部分工况下也会采用工程塑料材质，内孔可以根据使用需求添加润滑槽，储存润滑脂降低运转时的摩擦系数，延长使用寿命。设计这类零件的三维模型时，需要重点关注削平面的位置尺寸和内孔的形位公差标注，建模时先绘制回转截面做旋转特征生成主体结构，再通过拉伸切除做出侧部的削平面，最后添加两端的倒角特征，建模过程中要保证各特征的参数关联，方便后续根据实际安装需求调整尺寸参数，比如更改内孔直径适配不同轴径，调整削平面的深度改变防转的扭矩承受能力，修改轴向长度适配不同厚度的安装板。在设备选型替换时，需要核对三个核心边界：一是内孔各段的直径和深度，保证和配合轴的轴段尺寸匹配；二是外圆直径和削平后的对边尺寸，

　　确保能顺利装入安装座的对应型孔；三是削平面的周向角度位置，保证安装后相关配件的对位准确，不会出现干涉问题。这类零件虽然结构不算复杂，但在精密传动和定位工位中起到的作用十分关键，一旦尺寸出现偏差或者形位公差不达标，很容易出现轴件运转卡滞、轴套跟转磨损、定位偏移等问题，直接影响整套机构的运行精度和稳定性，因此建模和加工时都需要对配合尺寸做严格的公差校核，结合实际工况的载荷情况调整壁厚和削平深度，平衡结构强度和安装便捷性的需求。
