在数控加工的前置验证环节,刀路仿真的核心价值是提前规避实际加工中的撞机、过切、进给异常等问题,尤其针对带有定制标识的小型铣削工序,很多车间在打样前都会通过仿真平台完成全流程走刀验证,避免直接上机造成的毛坯报废、刀具损耗。这套针对IFCE标识的铣削加工仿真方案,就是基于数控铣削仿真环境搭建的验证场景,覆盖了从刀路加载到走刀全流程的校验逻辑。
从实际应用场景来看,这类标识铣削工序常见于工装夹具的表面标识打标、定制化零件的企业LOGO加工、教学实训中的基础铣削练习场景,加工对象多为铝件、电木、工程塑料等易切削材质,加工深度通常控制在0.5mm到1mm之间,既保证标识的辨识度,又不会破坏零件的基体结构强度。在仿真环境的搭建逻辑上,首先要匹配对应的铣削设备运动模型,选择立式铣床的结构配置,保证X/Y/Z三轴的运动行程覆盖加工区域,其中X向行程覆盖整个标识排布的横向范围,Y向覆盖纵向排布范围,Z向预留足够的抬刀安全高度,避免快速移动时刀具与工件、夹具发生碰撞。
从加工特征的设计思路来看,IFCE标识采用等宽轮廓铣削的刀路规划,所有线条的铣削宽度保持一致,拐角处做圆弧过渡处理,避免刀具在拐角处因进给方向突变造成的振纹,影响标识的边缘清晰度。工件坐标系设定在毛坯的上表面中心位置,对刀时以毛坯上表面为Z向零点,X/Y向分中找正,和实际车间加工的对刀逻辑完全一致,保证仿真验证的刀路可以直接输出到现场设备使用,不需要二次调整坐标参数。刀具选择上匹配直径2mm的平底立铣刀,刀具伸出长度控制在10mm以内,兼顾加工刚性和排屑空间,避免长悬伸造成的让刀问题,保证标识线条的深度均匀。

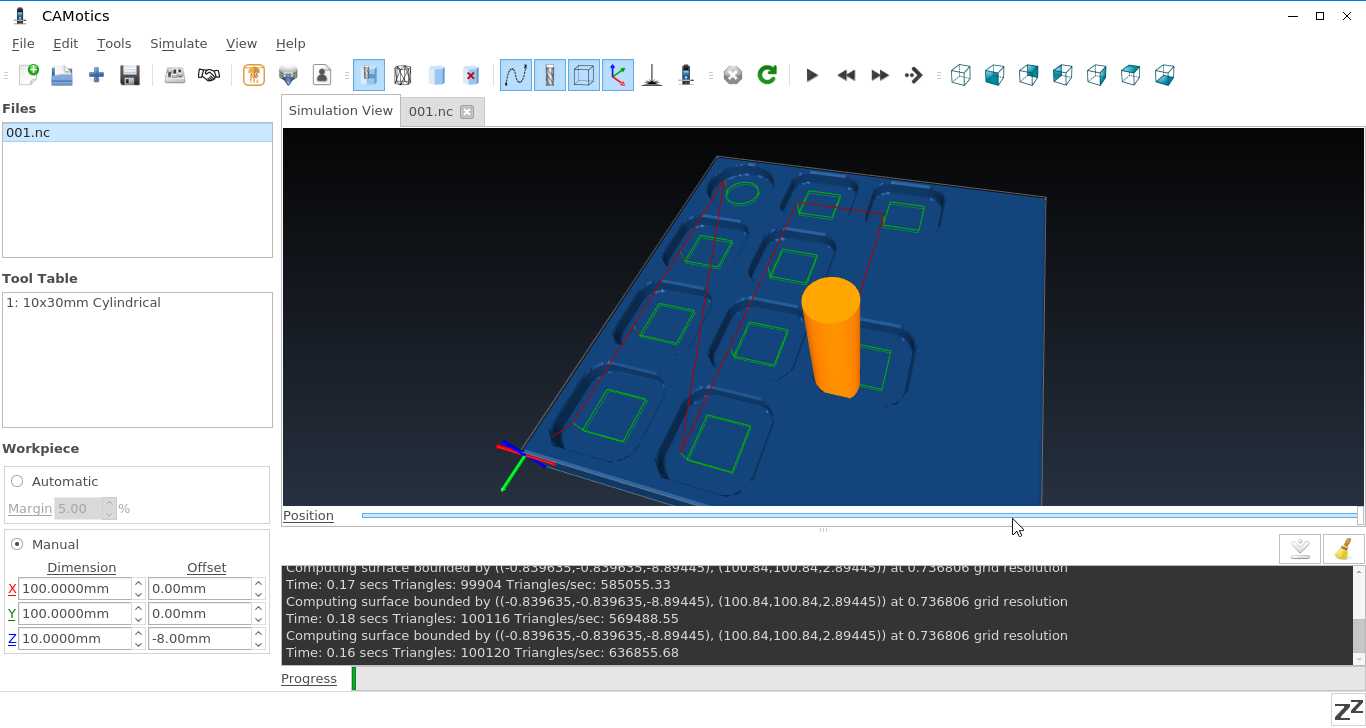

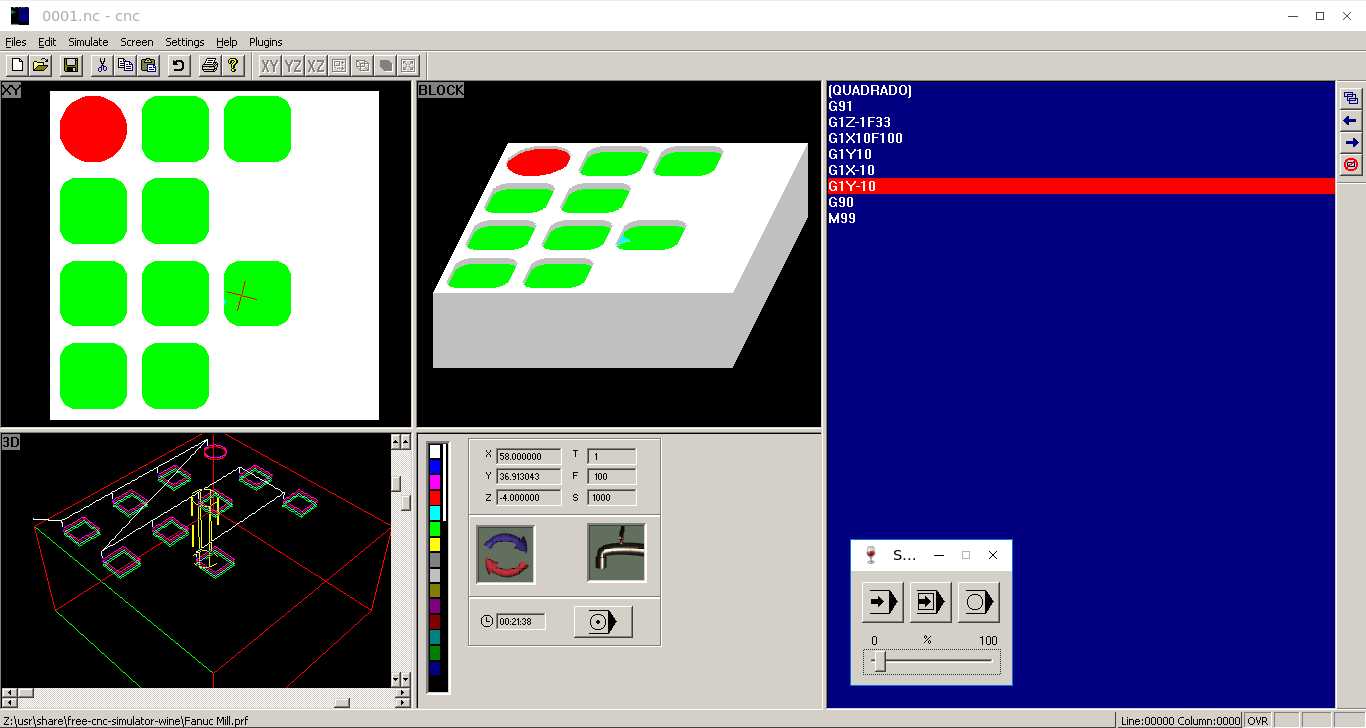

仿真过程中可以直观看到刀具的走刀路径:首先是安全高度快速移动到下刀点上方,然后以慢速下刀到设定的铣削深度,之后沿着标识的轮廓线做顺铣走刀,每完成一段轮廓加工后抬刀到安全高度,再快速移动到下一个下刀点,重复走刀流程直到所有标识轮廓加工完成。整个走刀过程中可以实时查看刀具与工件的接触状态,检查是否存在过切、欠切的问题,同时可以验证进给速度、主轴转速的参数匹配性,比如拐角处是否需要降低进给速度,避免刀具负载突变。

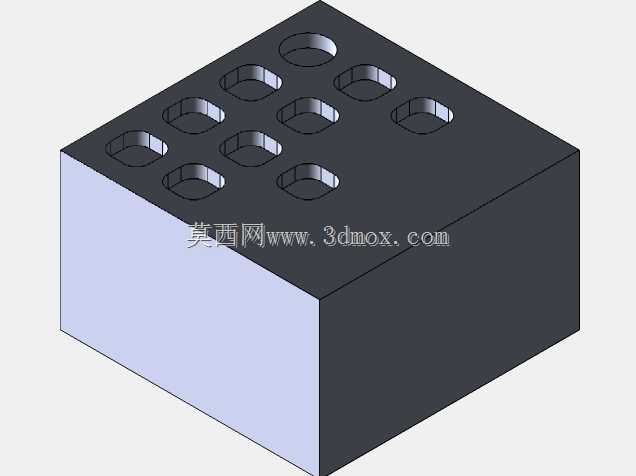

从安装边界的匹配来看,仿真场景中使用的平口钳夹持毛坯,毛坯伸出钳口的高度控制在5mm左右,既保证夹持的稳定性,又避免钳口与刀具发生干涉,这和实际加工中的装夹要求完全一致。毛坯尺寸设定为100mm×100mm×20mm的方块,足够容纳整个IFCE标识的加工区域,标识整体排布在毛坯的中心区域,距离毛坯边缘预留至少15mm的余量,避免加工到毛坯边缘造成的崩边问题。
在刀路验证的细节上,仿真环境会实时计算每一段走刀的刀具负载,检查是否存在刀具切削宽度超过刀具直径50%的重载切削区域,针对这类区域会自动提示调整进给参数,避免实际加工中出现断刀问题。同时可以模拟不同材质的切削效果,比如加工铝件时的排屑状态、加工塑料时的融化粘刀风险,提前调整切削参数,保证实际加工的表面质量。另外,这套仿真方案还支持刀路的单步运行,方便工艺人员逐段检查走刀逻辑,排查G代码中的指令错误,比如G00/G01指令误用、坐标值输入错误等问题,把所有风险点在仿真阶段全部排除,大幅降低现场加工的试错成本。对于数控教学场景来说,这套仿真案例可以帮助学员直观理解铣削加工的走刀逻辑、坐标系设定、装夹定位的核心要点,不需要直接操作设备就能掌握基础的数控铣削工艺逻辑,降低实训环节的安全风险和设备损耗。
- 上一篇:带安全防护外罩立式数控铣床结构
- 下一篇:教学用金属试样切割处理设备结构设计
- 全部评论(0)
- 模板大小: 10.99 MB
- 售价:5金币
- 下载次数: 19
- 系统要求: Other,Rendering,SOLIDWORKS
- 软件分类: 机床
