摆线式润滑油输送泵结构设计

　　在工业润滑系统、小型液压回路以及内燃机组的辅助供油单元里，这类摆线结构的润滑油输送泵是维持系统稳定运行的核心部件，它的核心作用是持续为摩擦副提供具备稳定压力的清洁润滑油，避免运动部件因缺油出现干磨、烧蚀等失效问题，同时也能带走摩擦产生的部分热量与磨屑，延长整套设备的维保周期。从结构设计逻辑来看，这款泵采用内啮合摆线转子的工作原理，内部的内外转子存在固定的偏心距，转动过程中啮合腔的容积会周期性变化，进油侧容积逐步增大形成负压完成吸油，出油侧容积逐步缩小建立压力完成压油，相比外啮合齿轮泵，它的结构更紧凑，相同排量下体积能缩小近三分之一，同时运转时的流量脉动更小，噪音控制表现更优，适合对安装空间有严格限制的紧凑型设备布局。

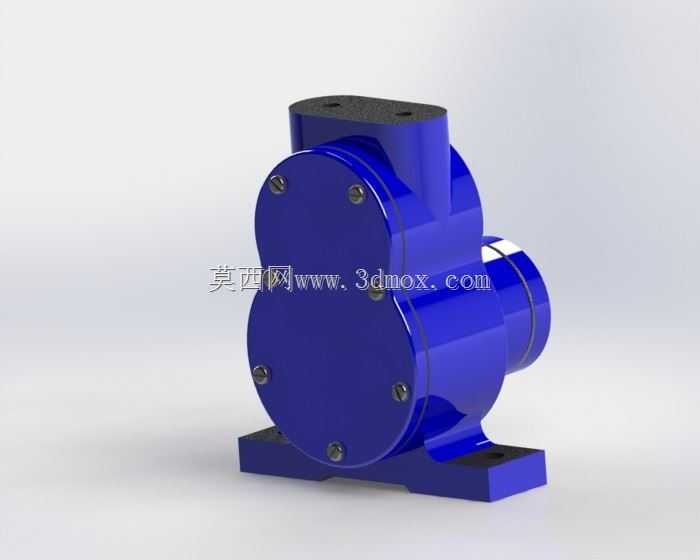

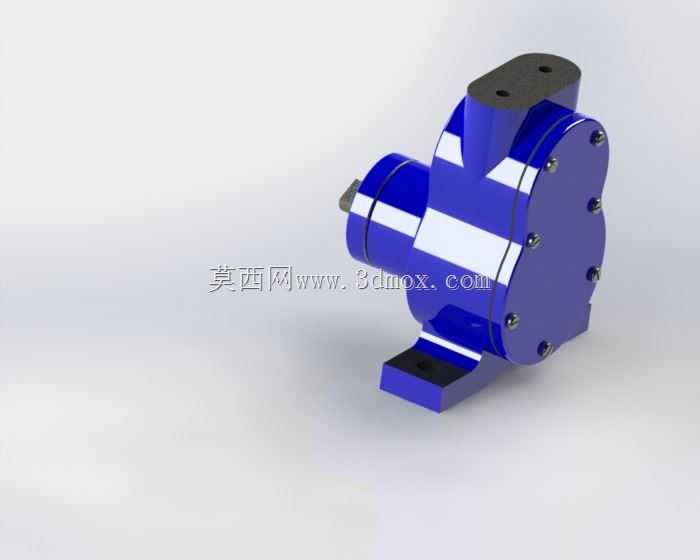

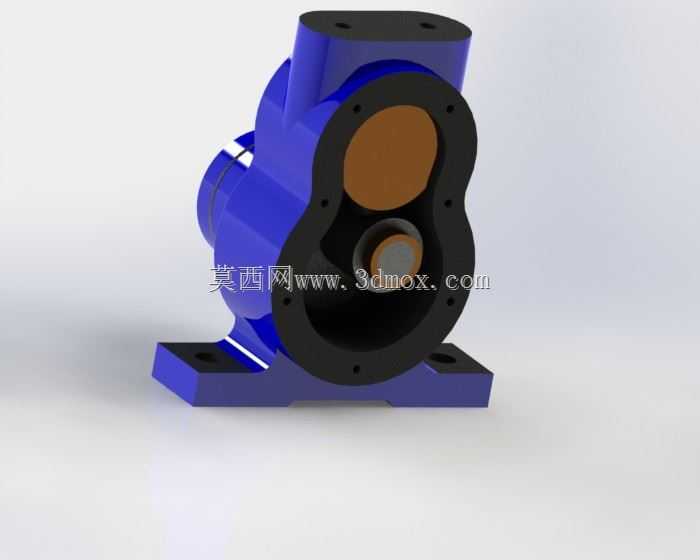

　　泵体的外部壳体采用一体化铸造成型后做精密机加工，蓝色涂装部分为壳体的主体承力结构，黑色区域是端盖与泵体的配合密封面，端盖上均匀分布的螺栓孔用于实现端盖与泵体的刚性连接，配合面的平面度公差控制在0.02mm以内，避免高压油从结合面出现渗漏。底部的安装底座带有两个对称的长圆形安装孔，这种孔型设计可以抵消安装面的少量加工误差，安装时可以根据实际固定螺栓的位置做小范围调整，降低现场安装的对位难度，安装面的粗糙度要求达到Ra3.2，保证安装后泵体的固定稳定性，避免运转时出现共振偏移。进出油口设置在泵体的上部位置，采用同轴垂直布局，这种布局方式可以让管路走向更规整，减少管路弯折带来的流阻损失，油口的连接尺寸符合通用液压管路的连接标准，可以直接匹配常规的液压管接头，不需要额外做转接件设计。转子组件的选材采用合金粉末冶金烧结成型，齿形部分做了高精度的成型磨削，齿面粗糙度控制在Ra0.8以内，既保证了啮合时的密封性，又能降低齿面的摩擦损耗，转子与泵轴之间采用平键连接传递扭矩，轴伸端设置有双唇口骨架油封，防止泵内的润滑油沿着轴向外泄漏，同时也能阻挡外部的粉尘杂质进入泵腔内部。在实际选型应用时，需要重点关注泵的安装边界尺寸，这款泵的整体轴向长度、径向宽度以及安装孔的中心距都要和安装舱位的预留空间做匹配，同时要核对驱动轴的连接尺寸与转速范围，这款泵适合在中低转速区间运行，过高的转速会导致吸油不充分，出现气蚀问题，反而会降低泵的容积效率。设计建模过程中，

　　需要重点保证内外转子的偏心距精度、齿形的啮合间隙，间隙过大会导致内泄漏增加，容积效率下降，间隙过小则会出现转子运转卡滞，冷启动时容易因润滑油粘度升高出现堵转问题；同时壳体内部的流道要做圆滑过渡处理，避免出现直角拐点，减少油液在流道内的湍流损失，提升泵的整体工作效率。端盖与泵体之间设置有耐油橡胶密封垫，密封垫的厚度根据配合间隙做匹配，既可以填充配合面的微观不平度，又能调整转子的轴向间隙，保证转子运转时不会出现轴向窜动。在润滑系统的管路布局中，这款泵的进油侧通常会连接粗滤器，避免大尺寸杂质进入泵腔划伤转子齿面，出油侧会连接溢流阀与精滤器，稳定系统供油压力的同时，进一步过滤油液中的细小磨屑，为后续的润滑点位提供清洁的压力油。

　　这类泵的应用场景覆盖很广，从小型内燃机组的润滑供油，到机床设备的导轨润滑回路，再到小型液压站的辅助供油单元都能适配，紧凑的结构让它可以直接集成在设备的箱体内部，不需要额外占用外部安装空间，同时摆线转子的结构特性让它的自吸能力表现优异，即使安装位置略高于油箱液位，也能在短时间内完成自吸建立油压，不需要额外加注引油，降低了现场调试的操作难度。建模时对所有配合面的公差做了合理匹配，安装孔的位置度、轴伸的同轴度、密封槽的尺寸精度都按照实际加工要求做了标注，模型的装配关系完全符合实际装配逻辑，可以直接用于后续的工程图导出、装配干涉检查以及工况模拟分析，帮助设计人员在选型阶段就完成安装空间的校验与管路布局的规划，减少后续实物装配时出现的干涉、尺寸不匹配等问题。
