手动快速夹紧式小型台虎钳结构设计

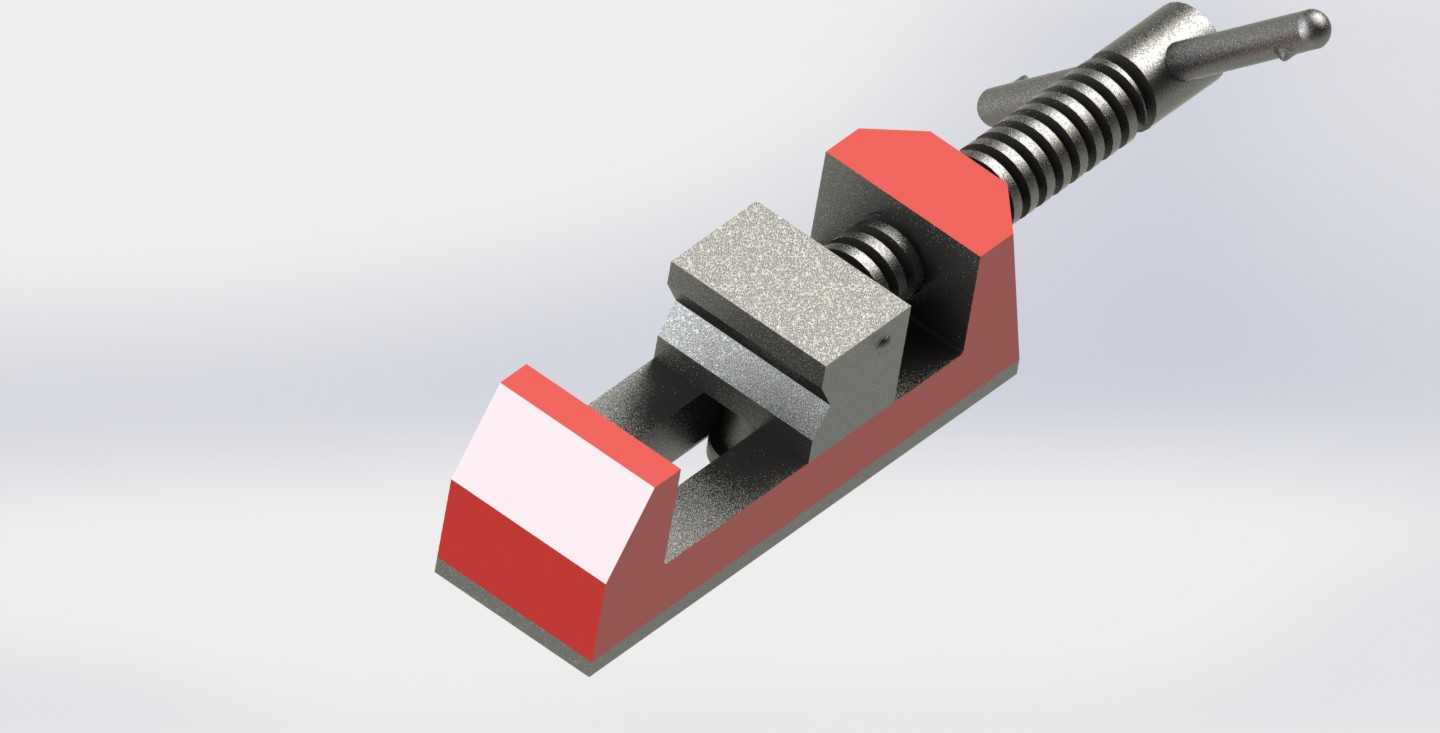

　　在小件精密加工、装配维修、试样打磨这类作业场景里，小型手动夹紧夹具的使用频率远高于大型工装，尤其是针对尺寸在50mm以内的小型工件，过大的夹持力容易造成薄壁件变形，过小的夹持力又无法抵抗加工过程中的切削振动，这款带弹簧复位结构的快速夹紧虎钳，正是针对这类小工件夹持场景做的结构优化。从实际使用逻辑来看，常规台虎钳的开合需要全程转动丝杠，在频繁更换工件的作业场景里，空行程转动丝杠会浪费大量辅助时间，这款结构在固定钳身和活动钳身之间加装了复位弹簧，松开夹紧状态时，弹簧会自动推动活动钳身张开到最大开口位置，放置工件后只需要转动末端的快速压杆带动丝杠进给，就能完成夹紧动作，大幅减少了空行程操作的时间。从结构设计的细节来看，

　　钳身采用L型一体式铸钢基体，固定钳口和基体做一体化加工，保证钳口的垂直度和基体的结构刚性，活动钳身通过燕尾槽结构和基体配合，燕尾配合面预留了0.02mm的间隙配合公差，既保证活动钳身滑动顺畅，又避免夹持过程中出现钳口上翘的问题。钳口部分采用可更换式硬质合金钳口板，钳口表面加工有交叉网纹，增大和工件接触的摩擦力，夹持硬度较高的金属工件时不会出现打滑移位，针对薄壁塑料件或者软金属工件，也可以更换带铜垫或者橡胶垫的钳口板，避免夹伤工件表面。丝杠部分采用梯形螺纹传动，相比普通三角螺纹，梯形螺纹的传动效率更高，自锁性能更好，夹紧后不会因为加工振动出现松脱的问题，丝杠末端的压杆采用偏心式快锁结构，当丝杠进给接触到工件后，

　　扳动压杆就能利用偏心结构的增力效果完成最终夹紧，不需要全程用扳手拧动丝杠，单手就能完成操作。复位弹簧的选型上，采用了线径1.2mm的圆柱螺旋压缩弹簧，弹簧的预压缩量设置为10mm，最大压缩量25mm，既保证松开时能快速推动活动钳身复位，又不会因为弹簧弹力过大导致夹紧时需要额外施加更大的操作力。从安装边界来看，这款虎钳的底座采用平板式结构，底部预留了两个M6的安装螺孔，可以直接通过螺栓固定在工作台面上，也可以搭配平口钳底座安装在铣床、钻床的工作台上，整体外形长度控制在120mm，宽度45mm，高度55mm，最大开口距离40mm，钳口宽度30mm，整体重量不到1kg，既可以固定在工位上使用，也可以手持携带到外场维修场景使用。

　　在实际的功能适配性上，这款虎钳不仅能满足常规的工件夹持需求，针对小型零件的焊接定位、电路板元器件焊接、小零件的粘接固定这类轻负载作业场景，也能提供稳定的夹持力，因为整体结构紧凑，占用工作台面积小，在桌面型加工设备、学生金工实习工位、小型维修工作台这类空间有限的场景里，适配性远大于常规的重型台虎钳。设计过程中针对活动钳身的滑动阻力做了多次优化，最初的方案里燕尾槽的配合间隙过小，滑动时出现卡顿，弹簧无法顺利推动钳身复位，后续通过调整配合公差，在燕尾槽表面增加固体润滑槽，填入二硫化钼润滑脂，解决了滑动卡顿的问题；针对夹紧时的受力变形问题，对钳身的转角位置做了R3的圆角过渡，避免应力集中导致钳身在大夹紧力下出现断裂问题，同时在活动钳身和丝杠的连接位置加装了推力球轴承，减少丝杠转动时的摩擦阻力，让夹紧操作更省力。
