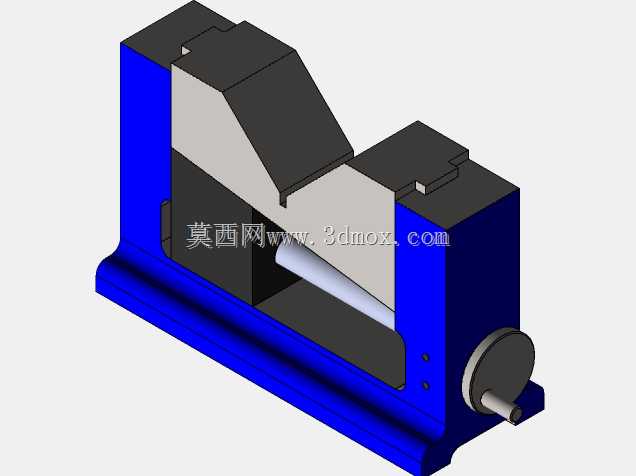

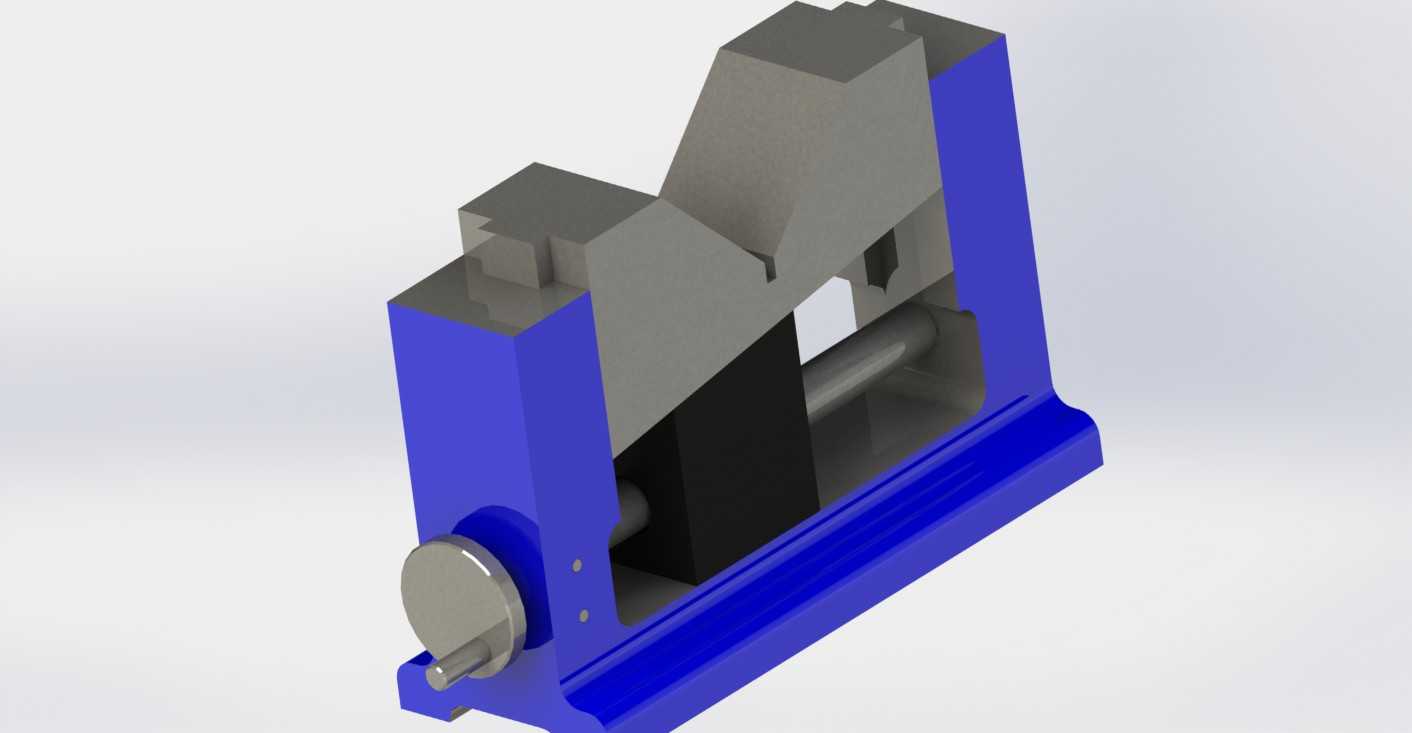

可调式V型平行定位夹持工装结构

　　在机械加工、工件检测以及精密装配的现场场景里，这类可调V型平行夹持结构是轴类、盘类工件装夹定位环节的常用工装，很多车间的钳工台、三坐标检测台、小型加工工位上都能见到同类型结构的身影，它的核心作用是给圆柱形、带圆柱定位基准的工件提供稳定的V型支撑，同时保证两个定位面的平行度精度，避免工件装夹后出现轴线偏斜、定位基准错位的问题。

　　从实际使用的功能特性来看，这套结构的V型支撑块采用分体可调设计，区别于传统固定式V型铁，它可以通过侧边的调节旋钮带动内部的传动螺杆，调整两个V型定位面的相对开合距离，适配不同直径规格的圆柱类工件，不需要更换多套不同规格的V型块就能覆盖一定尺寸区间的工件装夹需求，在多品种小批量的加工、检测场景下能大幅减少工装更换的辅助时间。底座部分采用一体化的L型支撑结构，底部预留了平整的安装基准面，可以直接通过T型槽螺栓、压板固定在机床工作台或者检测平台上，安装时只需要打表找正底座的侧边基准，就能保证V型定位轴线与设备进给方向、检测坐标系的平行度，找正流程比零散拼装的夹具更简便。

　　设计思路上，这套结构优先考虑了装夹的刚性与调节的顺畅性，V型支撑块采用高刚性的块状结构，与底座的导向槽采用间隙配合，既保证滑动调节时无卡滞，又能避免装夹工件时出现支撑块晃动、让位的问题；调节端的手轮采用滚花设计，操作人员徒手就能转动调节，不需要额外借助扳手等工具，调节到位后依靠螺杆副的自锁特性就能保持V型开口的尺寸稳定，不需要额外增加锁紧机构，简化了整体结构的同时也降低了加工制造成本。V型定位面的夹角采用常规的90度设计，这个角度的V型面对圆柱工件的对中性最好，支撑力的分力分布均匀，既可以保证工件放置后自动对中，又能避免夹角过小导致工件定位不稳、夹角过大导致对中精度下降的问题。

　　从安装边界与外形尺寸的适配性来看，这套工装的整体轮廓紧凑，底座的宽度与高度比例经过优化，在保证支撑刚性的前提下尽可能缩小了占用的工作台面积，适合在空间有限的小型工位、检测台面上使用；V型块的最大开合行程覆盖了常规小型轴类工件的直径范围，从几毫米的小直径销轴到几十毫米的传动轴都能稳定装夹，支撑块的高度设计也预留了足够的工件避让空间，装夹带台阶的轴类工件时，台阶部分不会与底座发生干涉，不需要额外加装垫高块。在实际加工场景中，这类工装常配合钻床、小型铣床使用，用来完成轴类工件的径向孔加工、键槽铣削工序的定位，装夹后工件的轴线位置一致性好，批量加工时能有效减少重复找正的时间；在检测场景中，它可以作为三坐标测量仪、偏摆仪的辅助定位工装，用来检测轴类工件的圆度、同轴度、径向跳动等形位公差，稳定的定位结构能避免检测过程中工件出现微动，保证检测数据的准确性；在装配场景里，它可以用来固定带圆柱基准的组件，方便操作人员完成销钉压装、紧固件拧紧等装配作业，避免装配过程中工件滚动移位。

　　结构细节上，V型支撑块与内部传动螺杆的连接采用浮动连接结构，调节过程中螺杆转动不会带动支撑块产生周向转动，保证两个V型面始终保持平行对中的状态；底座的导向槽内部预留了润滑脂存储槽，长期使用时可以定期加注润滑脂，减少滑动面的磨损，延长工装的使用寿命；外露的调节手轮采用防滑设计，表面做了钝化处理，避免操作人员调节时打滑伤手，整体结构没有多余的复杂零件，加工制造难度低，普通的铣削、磨削加工就能完成各个零件的加工，零件的互换性好，后期维护时如果某个零件出现磨损，只需要单独更换对应零件就能继续使用，不需要整体报废工装。
