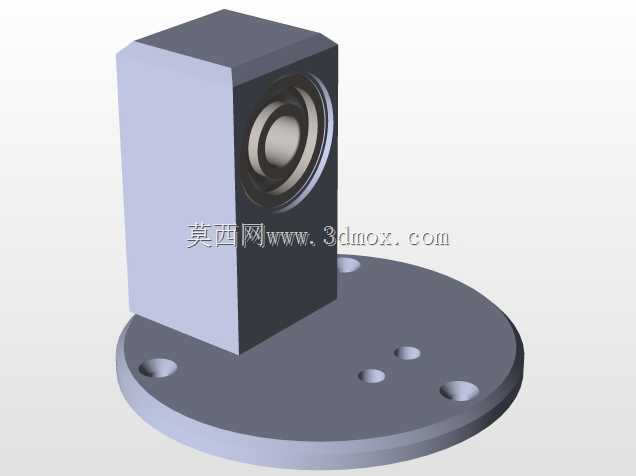

带圆形安装底座的立式传感检测组件结构

　　在工业自动化检测工位、小型实验装置的信号采集环节，这类带圆形安装底座的立式传感组件是很常见的安装结构，很多现场做设备改造的工程师都会优先参考这类成熟的安装形式，不用从零开始搭安装支架，能省不少现场配做的时间。从实际使用场景来看，这类结构大多用在空间紧凑的近距离检测工位，比如小型装配线的工件到位检测、实验台的位置信号触发、小型模组的行程限位确认，不需要额外做复杂的支架转接，直接通过底座上的安装孔就能固定在设备台面或者型材架上，安装调试的时候不用反复调整支架角度，立式的主体结构本身就把检测端面的朝向固定在了水平方向，刚好对应常规流水线侧方检测的视角需求。

　　从结构设计的思路来看，这个组件把传感元件的容纳腔体和安装底座做成了一体化的装配形式，主体的立式腔体是方正的盒式结构，内部预留了足够的空间容纳传感核心元件与接线端，腔体前端做了内凹的环形台阶，刚好可以嵌装检测探头的外圈，不用额外做压盖固定，靠台阶的限位就能保证探头的安装同轴度，装配的时候直接把探头从腔体前端推入，靠台阶面定位之后，在腔体侧壁打个小的紧定螺钉就能锁死，后期更换探头的时候也不用拆整个底座，只需要松开紧定螺钉就能抽出探头，维护效率很高。下方的圆形安装底座做了适当的厚度加强，避免安装的时候因为拧紧螺栓导致底座变形，底座上分布的四个安装孔不是对称等距排布的，而是根据实际安装场景的受力点做了错位布置，其中两个孔靠近立式腔体的根部，抵消检测方向带来的倾覆力矩，另外两个孔分布在底座的外侧圆弧位置，保证整个组件固定之后不会因为设备运行的振动出现偏转，每个安装孔都做了沉头处理，拧紧之后螺栓头不会高出底座平面，不会和台面或者其他相邻构件产生干涉。

　　从安装边界的尺寸逻辑来看，立式腔体的高度刚好控制在常规检测需求的范围内，不会因为过高导致整体重心上移，在设备振动幅度较大的工位也能保持检测端的稳定性，不会出现探头晃动导致的检测信号漂移；腔体的宽度和厚度做了等比例设计，内部空间刚好容纳常规尺寸的圆柱型检测探头，不会因为腔体过大浪费安装空间，也不会因为内部空间太小导致接线的时候挤伤线缆。圆形底座的直径比立式腔体的横截面宽度大出近一倍，足够的支撑跨距保证了组件安装后的稳定性，就算检测方向有轻微的侧向受力，底座也能提供足够的支撑力，不会出现组件歪斜的情况。实际选型参考的时候，要注意检测端面到安装基准面的高度差，这个高度直接决定了检测工位的工件安装高度，要是工件的检测面高度和这个端面高度不匹配，要么垫高工件，要么在底座下方加调整垫片，不过这类结构的底座是平面设计，加垫片调整的时候也很方便，不需要做特殊的适配加工。另外腔体的后侧是预留的接线出口位置，布线的时候可以直接从后侧走槽，不会和前端的检测区域产生干涉，线缆弯曲半径也能满足常规工业线缆的要求，不会因为弯折角度过大导致线缆内部线芯断裂。

　　很多刚入行的结构工程师做这类传感安装结构的时候，容易犯的错误就是把安装孔做成完全对称的排布，或者把底座做的太小，导致安装之后组件稳定性不足，要么就是腔体内部没有预留足够的接线空间，最后装配的时候线缆塞不进去，还要临时扩腔，反而影响加工效率。这个结构的设计刚好避开了这些常见问题，每个结构细节都是从实际装配和使用的角度出发，没有多余的装饰性结构，所有的造型都是为了满足安装、检测、维护的实际需求，不管是做新设备的结构设计，还是做现有设备的改造加装，都可以直接参考这个结构的尺寸比例和安装孔布置逻辑，根据实际使用的探头尺寸调整对应的腔体内径和底座大小，不用再反复验证结构稳定性，能缩短不少设计周期。
