带安装支座的双槽皮带轮传动组件

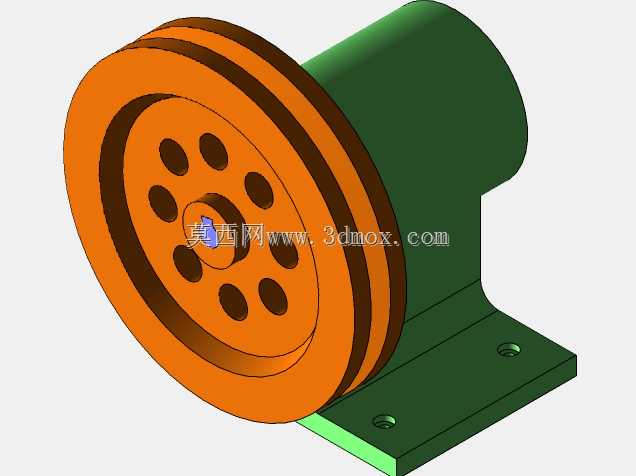

　　这套带安装支座的双槽皮带轮传动组件，是机械传动系统里非常典型的动力传递单元，日常在小型输送线、实验台动力端、轻工包装设备的辅传动段都能见到这类结构的身影。从实际使用场景来看，这类组件常被布置在设备机架的侧装位，用来将电机输出的高转速低扭矩动力，通过皮带啮合传递到下游执行端，过程中还能通过带轮直径差实现固定速比的减速，同时依靠皮带本身的挠性特性，缓冲启停阶段的冲击载荷，避免硬连接带来的齿轮打齿、轴系过载变形问题。

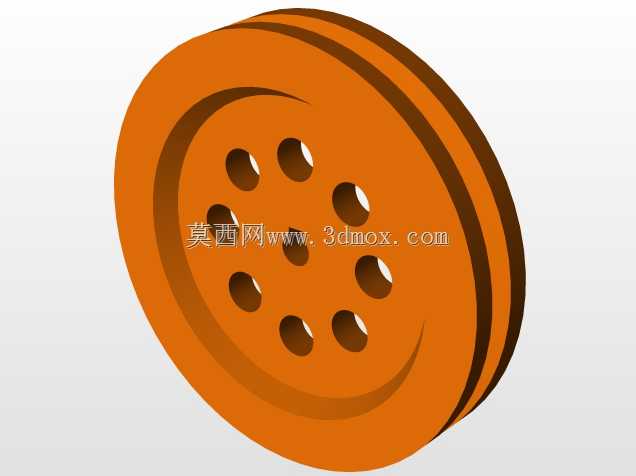

　　从结构设计思路来看，整个组件分为带轮主体、支撑筒体、安装底座三个核心部分。带轮采用双槽结构设计，可适配两根V型皮带并行传动，相比单槽结构能传递更大的额定扭矩，同时单根皮带出现松弛或断裂时，另一根仍能短时间维持动力传递，避免设备突发停机造成的生产中断。带轮端面均匀布置了多组圆形减重孔，在不降低轮辐结构强度的前提下，有效减少了带轮自身的转动惯量，降低启停过程中对输入轴的冲击载荷，同时也减少了材料消耗。轮槽的型面尺寸严格匹配对应型号V带的楔角，保证皮带与轮槽的接触面积足够，避免传动过程中出现打滑丢转的问题。

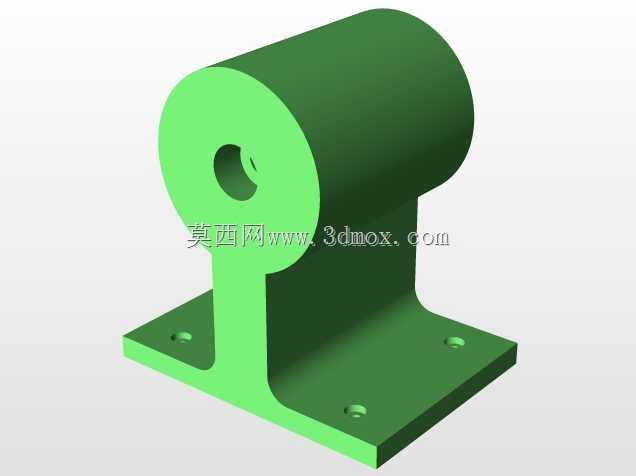

　　支撑筒体部分采用一体化的筒式结构，内部预留了轴承安装位与轴系穿装空间，可直接适配标准深沟球轴承的安装尺寸，不需要额外设计轴承座转接结构，减少了装配环节的累计误差。筒体与安装底座采用直角折弯式的连接结构，底座上预留了两个沉头安装孔，安装时可通过内六角螺栓直接固定在设备的安装基板上，沉孔设计能保证螺栓头完全沉入底座平面，不会出现凸起干涉皮带运行的问题。底座与筒体连接的根部做了圆弧过渡加强处理，避免长期受径向载荷作用出现应力集中导致的根部开裂问题，提升组件的长期运行可靠性。

　　从安装边界来看，整个组件的轴向总长度控制在紧凑范围内，径向最大尺寸为带轮的外圆直径，安装底座的两个安装孔中心距按照标准型材安装间距设计，可直接适配常用的铝型材机架安装，不需要额外加工转接板。带轮的中心高与底座安装面保持固定尺寸，选型时可直接根据电机输出轴的中心高匹配对应规格，减少安装时的调整工作量。实际装配时需要注意，带轮的轮槽中心平面必须与电机输出带轮的轮槽中心平面保持共面，偏差过大会导致皮带偏磨，大幅缩短皮带使用寿命；同时皮带的张紧度要调整到合适范围，过松会出现打滑，过紧会加剧轴承磨损，增加不必要的功率损耗。

　　这类传动组件的设计核心是在保证传动能力的前提下尽可能压缩安装空间，减少额外的转接零件，降低装配复杂度。相比分体式的带轮加独立轴承座结构，这种一体化支座的组件装配时不需要反复调整轴承座与带轮的同轴度，只要将底座固定在预设位置，穿入传动轴即可完成装配，大幅缩短了设备组装的工时。在日常维护方面，因为结构外露，检查皮带磨损状态、调整张紧度都非常方便，不需要拆解过多外围零件，适合用在维护空间有限的设备内部位置。另外带轮与支座的配色区分也方便装配时快速识别零件，避免错装问题，轮体的橙色涂装也能起到安全警示作用，提醒操作人员设备运行时不要触碰旋转部件，降低安全风险。
