IFCE组装式传感设备防护外壳结构

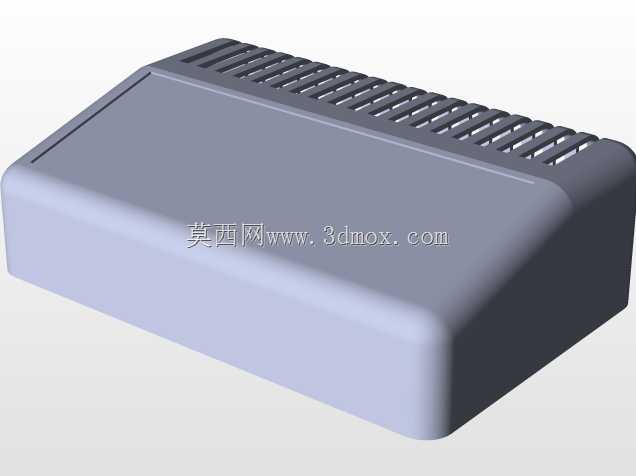

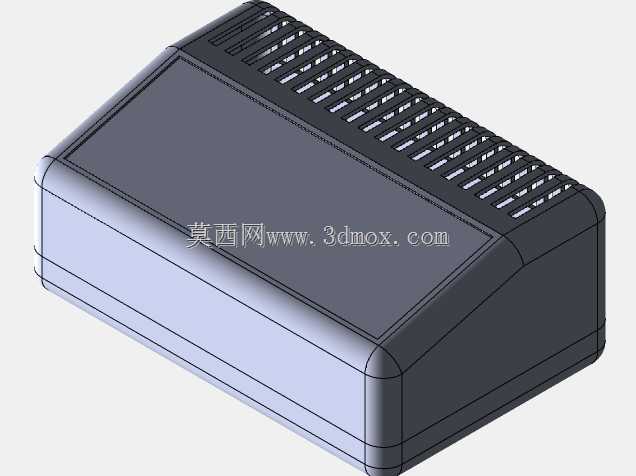

　　这类组装式防护壳体主要面向工业现场传感采集类设备的搭载需求，在楼宇环境监测、工业设备状态采集、小型工控信号转换模块的部署场景中应用广泛，核心作用是为内部的PCB采集板、信号处理元件、接线端子提供物理防护，隔绝现场的粉尘、轻微溅水以及外力磕碰，同时兼顾壳体内部的散热需求与外部安装的适配性。从结构设计来看，壳体采用上下扣合的组装形式，上盖与下盒的配合边做了错位止口结构，不需要额外打胶就能实现基础的防尘密封，装配时可以通过侧边的卡扣或者预留的螺丝柱完成锁紧，拆装维护内部元件时不需要破坏壳体结构，适合现场运维人员快速开盖调试参数、更换内部元件。上盖顶面的长条格栅是专门设计的通风散热结构，针对内部采集模块长时间工作产生的积热，

　　格栅的开孔方向顺着壳体长度方向排布，既保证空气可以在壳体内外形成对流，带走元件工作产生的热量，又能避免大尺寸的杂物直接掉落到壳体内部触碰电路板，格栅的筋条厚度做了均匀化处理，注塑生产时不会出现缩痕、缺料的问题，同时筋条的圆角过渡也能减少应力集中，避免壳体受外力挤压时从格栅位置开裂。壳体的边角全部做了大圆弧过渡处理，一方面是注塑成型时便于塑料熔体填充型腔，减少尖角位置的应力残留，提升壳体整体的抗冲击性能，另一方面在现场安装布线时，圆滑的边角不会刮伤操作人员的手部，也不会划破连接线缆的绝缘层。下盒的侧壁预留了接线开孔的位置，可以根据实际接线需求敲落对应位置的预留孔位，穿入防水接头或者线缆护线套，适配不同线径的信号线缆、供电线缆接入，

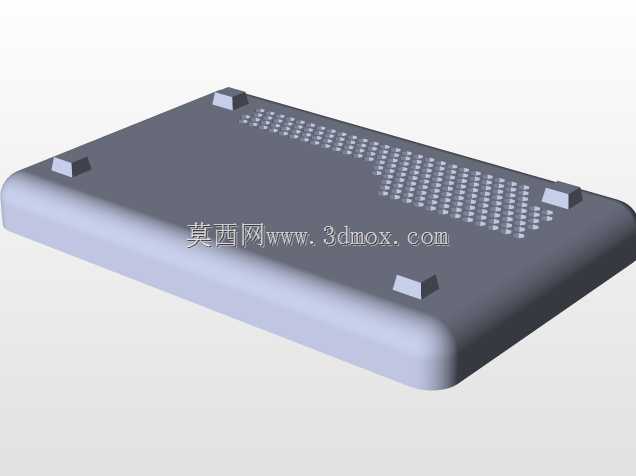

　　不需要后期额外对壳体进行打孔加工，减少现场安装的加工工作量。从安装边界来看，这类壳体的底部预留了标准的安装固定孔位，孔位间距适配常规的工控设备安装导轨、墙面安装膨胀螺丝的间距，既可以卡在标准DIN导轨上做机柜内安装，也可以通过螺丝直接固定在墙面、设备机架表面，安装时不需要额外制作转接支架。壳体内部的支撑柱高度做了统一设计，刚好可以承托标准尺寸的PCB板，支撑柱顶端预留了自攻螺丝柱，电路板直接放置在支撑柱上拧上螺丝就能完成固定，不需要额外增加铜柱等转接配件，减少装配的物料成本。在设计过程中，壳体的壁厚做了均匀化处理，整体壁厚保持在2mm左右，既保证壳体有足够的结构强度，在常规的外力挤压、跌落情况下不会出现开裂变形，

　　又能控制塑料原料的用量，降低注塑生产的成本，同时均匀的壁厚也能避免注塑过程中出现厚薄不均导致的翘曲变形，提升成品的尺寸精度，保证上下盖扣合时间隙均匀，不会出现错位、缝隙过大的问题。壳体的表面做了细晒纹处理，不容易残留指纹和灰尘，在工业现场长时间使用后也能保持外观整洁，不需要频繁做清洁维护。针对不同的应用场景，这类壳体还可以在侧面预留指示灯开孔、按键开孔的位置，不用修改主体模具就能适配不同功能的采集模块安装，提升壳体的通用适配性，减少同类型产品的重复开模成本。在实际选型使用时，需要注意核对内部电路板的尺寸与壳体内腔的长宽高尺寸是否匹配，接线位置是否与现场布线方向一致，安装孔位是否适配现场的安装基础，确保装配完成后内部元件不会与壳体内壁发生干涉，线缆弯曲半径满足要求，不会出现线缆被壳体压破绝缘层的问题。同时格栅的通风量需要匹配内部元件的发热功率，如果是应用在高湿、多粉尘的恶劣现场，还可以在格栅内侧加装防尘滤棉，在保证通风散热的同时，阻挡粉尘和水汽进入壳体内部，延长内部电子元件的使用寿命。
