可调垫片式传感器安装基座结构设计

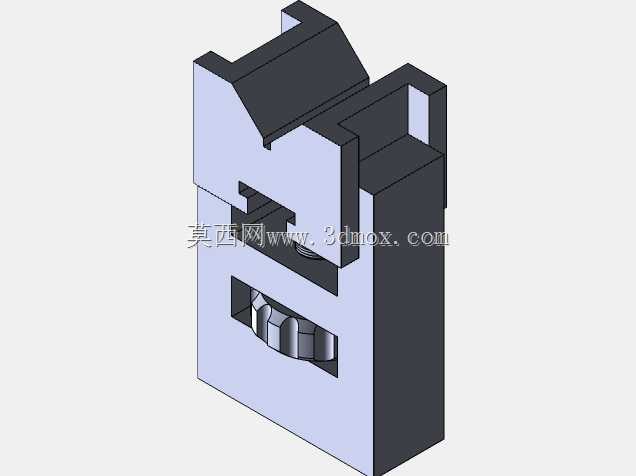

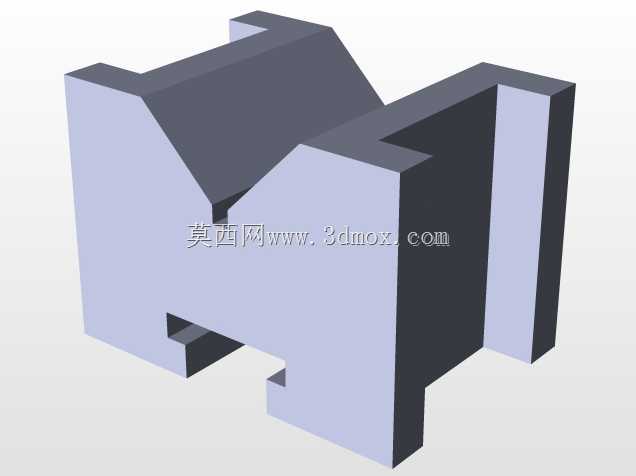

　　在工业传感检测场景中，这类带可调垫片的安装基座是接触式、位移类传感器的核心配套承载构件，常见于自动化产线的位置校验工位、工装夹具的到位检测点位、精密装配设备的尺寸反馈环节，承担着固定传感器本体、补偿安装累计误差、调整检测基准位置的关键作用，直接决定传感检测数据的稳定性与重复定位精度。从结构设计逻辑来看，该基座采用分体式卡装与槽位嵌合结合的构型，主体为方块式承力结构，上部开设的异形卡槽用于匹配对应型号传感器的外壳定位凸台，无需额外打孔即可实现传感器的快速卡入固定，卡槽侧壁预留的0.1mm间隙公差可适配传感器外壳的注塑成型尺寸偏差，避免装配时出现卡滞或过松晃动的问题。中部开设的横向通槽为可调垫片的安装腔室，垫片采用多片叠合式设计，

　　每片垫片厚度公差控制在±0.02mm范围内，可根据实际检测距离需求增减垫片数量，实现传感器检测端面与被测工件之间的距离微调，无需反复拆卸基座重新打表找正，大幅缩短现场调试的工时。基座下部的矩形凸台为安装定位基准，凸台的底面与侧面均做了平面度处理，平面度公差不超过0.03mm，可直接贴合在设备安装板的基准面上，通过侧面的两个沉头孔实现螺栓锁紧固定，沉头孔的沉台深度经过精确计算，锁紧后螺栓端面不会高出基座安装面，避免与周边运动构件发生干涉。从安装边界尺寸来看，该基座整体轮廓为紧凑型方块构型，横向宽度适配主流M12、M18规格传感器的安装间距，纵向高度控制在常规工装安装位的预留空间范围内，不会占用过多设备内部的走线空间，

　　基座边角处做了C2倒角处理，既可以去除加工毛刺避免装配时划伤操作人员，也能在安装时起到导向作用，快速对准安装板的定位槽位。在实际工况应用中，这类基座的材质通常选用6061铝合金做硬质阳极氧化处理，表面硬度可达HV400以上，具备良好的耐磨性与抗腐蚀性能，可适配车间内多油污、多切削液的复杂工作环境，长期使用不会出现基座锈蚀导致传感器拆卸困难的问题。设计时特意将可调垫片的操作槽设置在基座正面，调试人员无需将基座从设备上拆下，仅用镊子即可从正面槽口增减垫片，调整完成后可直接通过塞尺快速校验检测间隙，相比传统的整体式传感器安装座，调试效率可提升60%以上。基座上部的卡槽内侧还预留了0.5mm宽的点胶槽，当传感器位置调整到位后，

　　可在槽内注入少量厌氧胶实现传感器的辅助固定，避免设备长期运行产生的振动导致传感器位置偏移，保障检测信号的长期稳定性。针对不同的安装场景，该基座的下部定位凸台可适配T型槽安装、平面螺栓安装、导轨卡装等多种固定方式，凸台的尺寸公差按照h7级精度加工，可直接嵌入标准铝型材的槽位内实现快速固定，无需额外加工转接板。在结构强度校核层面，基座的壁厚经过受力仿真验证，在10N的侧向冲击力作用下，最大形变量不超过0.01mm，完全满足工业现场常规振动、意外碰撞场景下的结构强度要求，不会因受力变形导致传感器检测基准偏移。可调垫片的边缘做了圆弧过渡处理，抽取垫片时不会刮伤槽体内壁，长期反复调整也不会出现槽体尺寸磨损超差的问题，整体结构兼顾了调试便捷性、安装稳定性与工况适应性，是精密传感检测工位中实用性极强的配套承载构件。
