手动杠杆式裁切作业工装结构设计

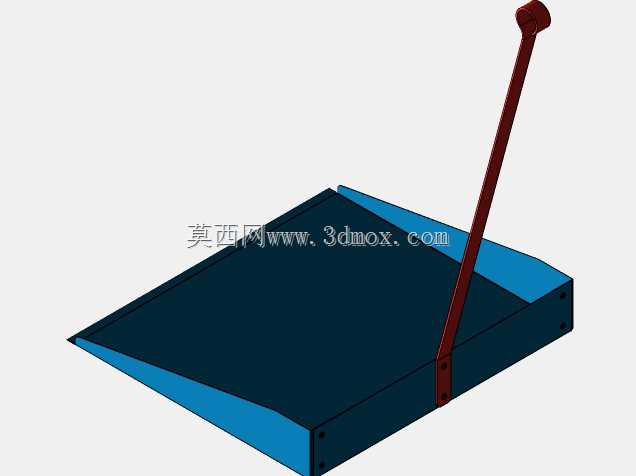

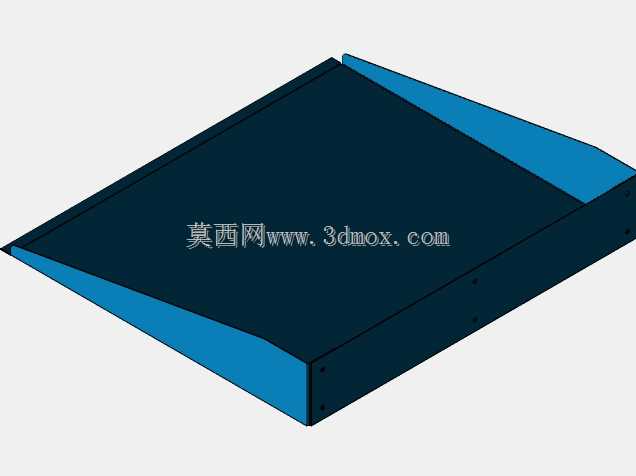

　　这款手动杠杆式裁切工装，主要面向小型加工门店、打样车间的薄型板材裁切作业场景，日常可处理厚度1mm以内的纸板、PVC片、薄铜箔、柔性线路板基材等物料，相比大型裁切设备占地更小，无需接电即可完成作业，适合小批量、多批次的零散裁切需求，在广告制作打样、电子辅料下料、包装样品裁切等场景中使用频率较高。从结构设计来看，整体采用下沉式底座承托结构，底座主体为薄钢板折弯焊接成型，内部预留裁切刀模的安装槽位，边缘做蓝色包边处理，既可以提升底座结构的抗形变能力，也能在放置物料时起到导向定位作用，避免物料偏移导致裁切尺寸超差。操作杠杆采用长力臂设计，杠杆与底座的铰接点做了加厚衬套处理，长期反复扳动也不会出现铰接位松旷的问题，

　　杠杆顶端的握把做了圆弧包胶造型，贴合手部握持曲线，长时间操作也能降低手部疲劳感。设计过程中优先考虑了操作的力臂配比，经过多次力臂长度调试，将操作端的下压力控制在普通人单手即可轻松扳动的范围，裁切时的下压力通过杠杆传递到刀模安装位，可保证刀模刃口整体受力均匀，不会出现局部裁切不断的毛边问题。底座的外形尺寸控制在400mm见方以内，整体高度不超过120mm，加上杠杆抬起后的总高度约为550mm，安装时只需放置在水平工作台面上即可，无需额外打膨胀螺栓固定，底部可根据使用需求粘贴防滑橡胶垫，避免裁切作业时底座出现滑移。底座上表面的裁切平台做了平面度校准处理，平面度公差控制在0.1mm以内，保证刀模下压时刃口与平台面完全贴合，

　　裁切出来的物料边缘整齐无毛刺。杠杆与刀模的连接位设计了快拆结构，更换不同规格的刀模时只需松开两个紧固螺丝即可完成拆装，无需调整整体结构的铰接位置，适配不同尺寸的裁切需求。考虑到手动操作的安全性，杠杆的下压行程做了限位设计，最大下压位置刚好是刀模完全切透物料的位置，不会出现过度下压导致刀模刃口磕碰底座平台的问题，同时在杠杆复位位置加装了轻量弹簧，操作完成后杠杆可自动回弹到抬起位置，无需手动抬杆，提升作业效率。底座侧面预留了废料排出口，裁切产生的边角料可顺着底座内部的斜面从排出口滑出，不会堆积在底座内部影响刀模安装精度。整体结构没有复杂的传动部件，日常维护只需定期在铰接位涂抹少量润滑脂即可，故障率极低，

　　适合对设备维护能力要求不高的小型作业场景使用。在建模过程中，所有钣金折弯件都预留了合理的折弯公差，焊接位置做了止口定位设计，生产加工时无需复杂工装即可完成组装，装配后的整体形位公差可满足裁切作业的精度要求，刀模安装位的定位槽做了通用化设计，可适配市面上多数标准规格的小型裁切刀模，无需单独定制刀模，降低了使用成本。
